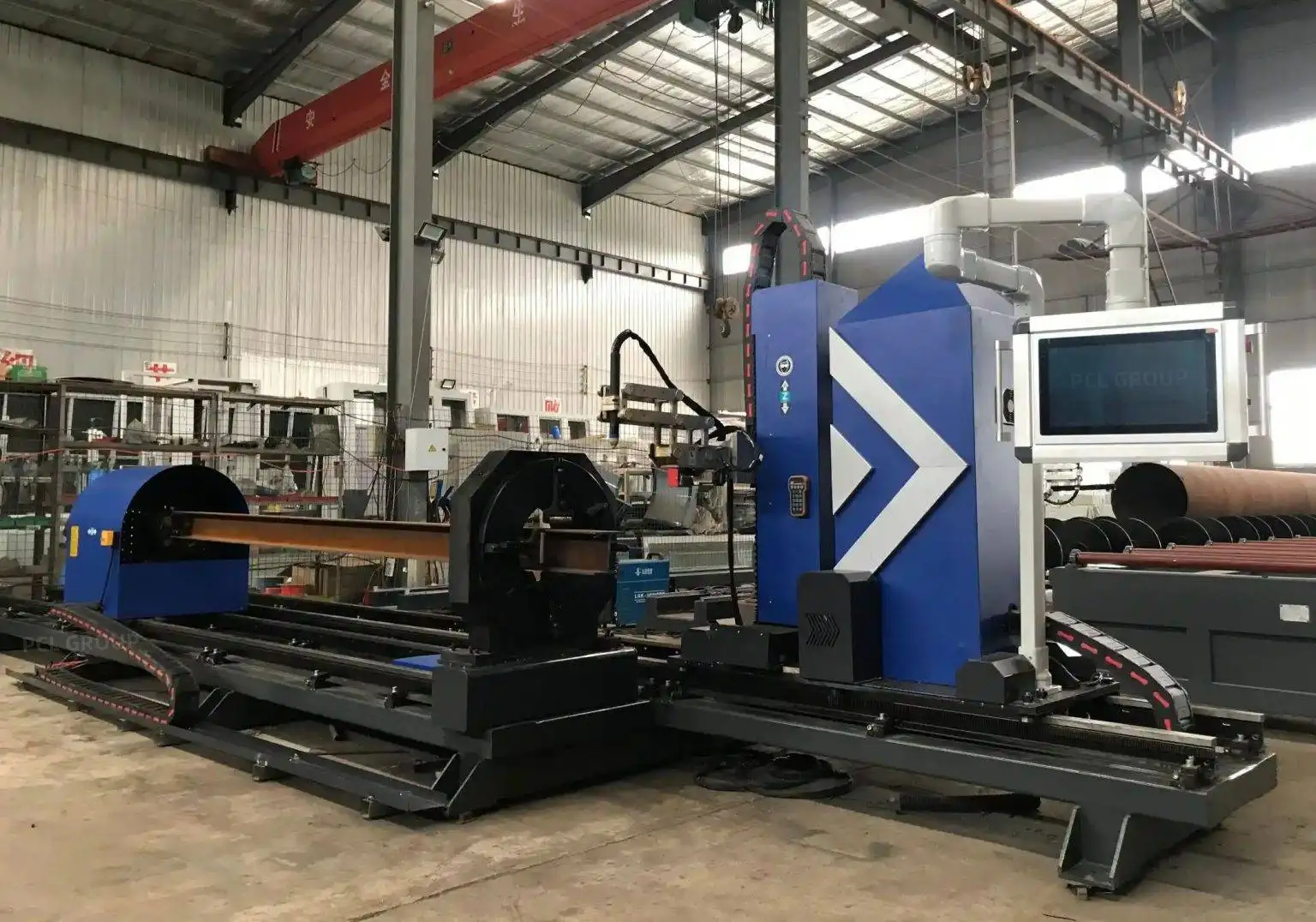

8-assige profiel-plasmasnijder: Overzicht
De PCL 8-assige profielsnijder snijdt en vult buizen en profielen op één machine: ronde en vierkante buizen, rechthoekige buizen, U-profielen, hoeklijnen en H- of I-balken. Dankzij acht gesynchroniseerde assen kunnen schuine kanten worden gesneden op zowel het lijf als de flens van complexe profielen.
8-Assig profielsnijden in actie
Snijden en afschuinen van staalconstructies en profielen.
Technische specificaties
| Profielen | Ronde, vierkante en rechthoekige buizen; U-profiel; hoeklijn; H- en I-balken |
|---|---|
| Buiscapaciteit | Rond tot Ø800 mm, vierkant tot 600 mm |
| Schuine kant | Tot ±60° met ruimtelijke hoekcompensatie |
| Toortsen | Plasma tot 30 mm; autogeen tot 100 mm |
| Lengte | 6 m of 12 m |
| Prijs | USD 45.000–80.000 FOB Qingdao, afhankelijk van configuratie |
| Certificering | CE, ISO 9001 |
| Garantie | 24 maanden op de gehele machine (verbruiksartikelen uitgezonderd) |
Wat deze machine vervangt
Profielen gaan doorgaans langs een zaag, een boorlijn en handmatig toortswerk voor inkepingen en laskanten. De 8-assige snijder voert kopse sneden, inkepingen, gaten en laskanten uit op buizen en balken direct vanuit het nestingprogramma, zodat onderdelen naadloos passen bij de tachtig en de lasvoorbereiding consistent is. De snijkwaliteit wordt doorgaans gespecificeerd volgens ISO 9013 (loodrechte tolerantie en ruwheidsklassen). Als uw tekeningen om een specifieke klasse vragen, laat het ons weten en we controleren dit aan de hand van proefstukken.
Voor nauwkeurige boutgaten in H-balken en dunnere materialen, bekijk ook de HF30120 H-balk laserlijn.
Plaats in het PCL plasmaspectrum
| Machine | Gebouwd voor | Prijs (FOB Qingdao) |
|---|---|---|
| Draagbare plasmasnijder | Handmatig of geleid snijden, 12–25 mm | USD 1.200 |
| P3015 tafelsnijder | Plaatwerk op een compacte geïntegreerde tafel | USD 2.000–15.000 |
| Jardinage / portaalplasma | Grote platen; plasma en optioneel autogeen | USD 2.000–15.000 |
| 5-assig plasmasysteem met laskant | V-, X-, Y- en K-lasvoorbereidingen | USD 35.000–60.000 |
| Pijpplasma | Ronde buis Ø50–1500 mm, zadsneden | Op aanvraag |
| 8-assig profielplasma (deze machine) | Buizen, U-profielen, H- en I-balken met laskanten | USD 45.000–80.000 |
Veelgestelde vragen over 8-assig profielplasma
Welke profielen kan de 8-assige machine snijden?
Ronde, vierkante en rechthoekige buizen, U-profielen, hoeklijnen en H- of I-balken.
Hoe groot mogen buizen zijn?
Ronde buizen tot Ø800 mm en vierkante buizen tot 600 mm.
Hoe dik kan de machine snijden?
Tot 30 mm met plasma en tot 100 mm met de autogeenbrander.
Wat kost deze machine?
USD 45.000–80.000 FOB Qingdao, afhankelijk van lengte en opties.
Vergelijk al onze plasmasnijmachines naast elkaar in onze selectiegids.
Stuur uw profielenlijst in. Wij bevestigen de specificaties en sturen een offerte voor de 8-assige lijn.
