8軸プロファイルプラズマ切断機：概要
PCLの8軸プロファイル切断機は、丸パイプ、角パイプ、矩形管、溝形鋼（チャンネル）、山形鋼（アングル）、H形鋼・I形鋼などの管材や形鋼の切断と開先加工を1台でこなします。8軸同期制御により、異形断面のフランジ部とウェブ部の両方に開先加工を施すことができます。
USD 45,000–80,000FOB青島
Ø800 / □600 mm最大丸パイプ / 角パイプ
±60°開先角度補正
8軸同期制御モーション

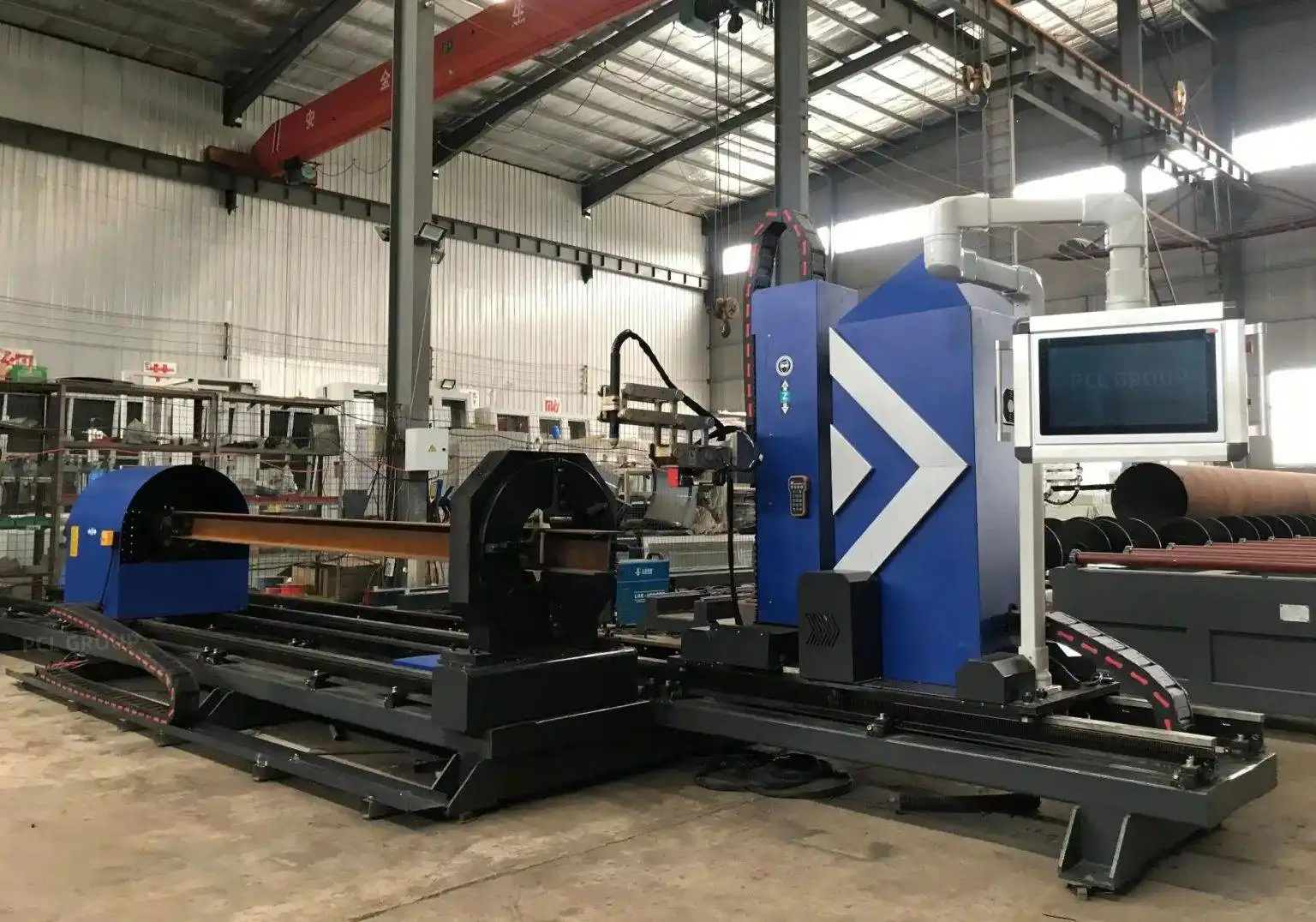

8軸プロファイル切断の実際の様子
形鋼の切断および開先加工の様子。
技術仕様
| 対応形鋼 | 丸パイプ、角パイプ、矩形管、溝形鋼（U形鋼）、山形鋼、H形鋼・I形鋼 |
|---|---|
| パイプサイズ | 丸パイプ最大Ø800 mm、角パイプ最大600 mm |
| 開先 | 空間角度補正付きで最大±60° |
| トーチ | プラズマ最大30 mm、ガス（火炎）最大100 mm |
| テーブル長さ | 6 mまたは12 m |
| 価格 | USD 45,000–80,000（FOB青島、仕様により変動） |
| 認証 | CE、ISO 9001 |
| 保証 | 機械本体24ヶ月（消耗品を除く） |
従来の加工方法との置き換え
通常、形鋼の加工には、切断機、ドリルマシン、および開先やスカラップ加工のための手動トーチ作業が必要となります。この8軸切断機を使用すれば、プログラムから直接パイプやH形鋼の端部切断、スカラップ加工、穴あけ、開先加工を行うことができるため、組み立て時の部品の収まりが良くなり、溶接準備の品質も均一になります。切断面の品質は通常ISO 9013（直角度および粗さのクラス）に準拠して指定されます。図面で特定のクラスが指定されている場合は、お知らせいただければサンプルカットで検証いたします。
H形鋼や薄板の正確なボルト穴あけ加工には、HF30120 H形鋼レーザー切断ラインも合わせてご検討ください。
PCLプラズマ製品群における位置づけ
| 機種 | 用途 | 価格（FOB青島） |
|---|---|---|
| ポータブルプラズマ切断機 | 手持ちまたはガイド切断、12–25 mm | USD 1,200 |
| P3015 デスクプラズマ切断機 | 一体型コンパクトテーブルでのシート・板金切断 | USD 2,000–15,000 |
| ガントリー式プラズマ切断機 | 大判板金加工、プラズマおよびオプションでガス切断 | USD 2,000–15,000 |
| 5軸ベベルプラズマ切断機 | V、X、Y、K型の溶接用開先加工 | USD 35,000–60,000 |
| パイププラズマ切断機 | 丸パイプ Ø50–1500 mm、サドル切断 | 都度お見積り |
| 8軸プロファイルプラズマ切断機（本機種） | パイプ、チャンネル、H形鋼・I形鋼の開先加工付き切断 | USD 45,000–80,000 |
8軸プロファイルプラズマに関するよくある質問（FAQ）
8軸マシンで切断できる形鋼の種類は何ですか？
丸パイプ、角パイプ、矩形管、溝形鋼、山形鋼、H形鋼・I形鋼に対応しています。
パイプの最大対応サイズはどれくらいですか？
丸パイプは最大Ø800 mm、角パイプは最大600 mmまで対応可能です。
最大切断板厚はどれくらいですか？
プラズマ切断で最大30 mm、ガストーチで最大100 mmまで切断可能です。
価格はいくらですか？
長さやオプションにより異なりますが、FOB青島でUSD 45,000–80,000となります。
選定ガイドにて、すべてのプラズマ切断機を比較してご覧いただけます。
加工する形鋼のリストをお送りください。 対応範囲を確認の上、8軸切断機のお見積りをご提示いたします。
