LT120S: Gambaran Umum

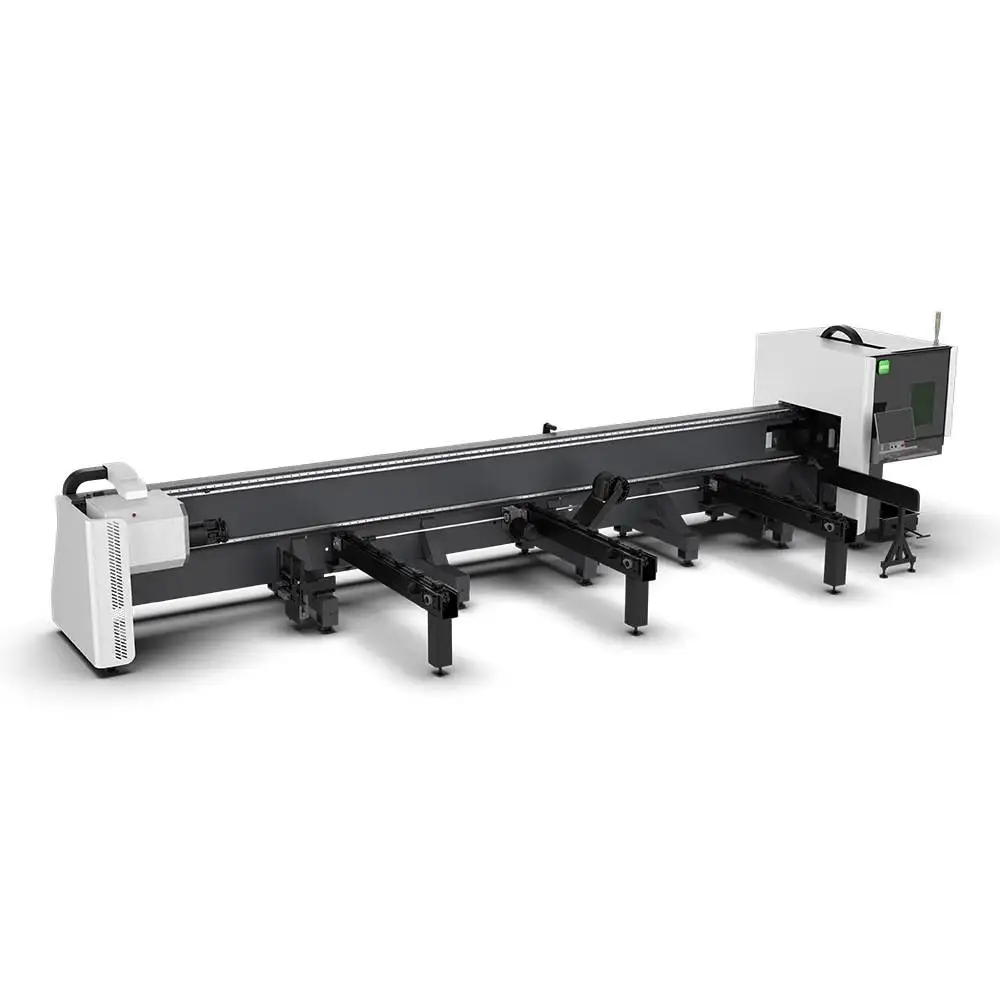

LT120S adalah mesin laser pemotong pipa dengan desain dudukan samping (side-mounted) untuk pipa berukuran kecil namun berdinding tebal: hingga Ø120 mm untuk pipa bulat atau 120 × 120 mm untuk pipa kotak, ketebalan dinding baja karbon hingga 10 mm, dan berat satu pipa tunggal hingga 180 kg. Rangka mesin diputar ke samping sehingga forklift dapat memasukkan pipa berat langsung ke dalam chuck.
Spesifikasi Teknis
| Ukuran maks. pipa | Bulat Ø120 mm, kotak 120 × 120 mm |
|---|---|
| Ketebalan dinding | Baja karbon hingga 10 mm |
| Sumber laser | Fiber 1.5–3 kW |
| Akurasi pemosisian | ±0.03 mm |
| Berat maks. satu pipa | 180 kg |
| Pencekaman (Clamping) | Chuck ganda pneumatik full-stroke |
| Tata letak rangka | Dudukan samping (Side-mounted) |
| Sertifikasi | CE, ISO 9001 |
| Garansi | 24 bulan untuk seluruh mesin (kecuali suku cadang habis pakai) |
Dinding Tebal Mengubah Prioritas
Untuk pipa stainless steel tipis, mesin laser pipa dinilai berdasarkan kecepatan dan kelancaran pemuatan material. Untuk baja karbon berdinding tebal, hal lain menjadi prioritas utama: seberapa kuat chuck dapat mencekam, seberapa kaku struktur mesin, dan seberapa aman penanganan pipa berat. Pipa sepanjang 6 m dengan ketebalan dinding 10 mm tergolong sangat berat untuk diameternya. Jika pipa tergelincir di dalam rahang chuck saat berputar, akurasi akan hilang dan pipa dapat merusak mesin.
LT120S menjawab tantangan tersebut dengan chuck pneumatik full-stroke yang dirancang khusus untuk pipa seberat 180 kg serta rangka dengan dudukan samping. Pemuatan dari samping berarti forklift meletakkan pipa tepat di tengah chuck, alih-alih memasukkannya dari ujung yang lebih lambat dan berisiko jika menangani material berat.
Mengapa Tetesan Terak (Slag) yang Jatuh Sangat Penting
Dinding yang tebal menghasilkan lebih banyak logam cair. Pada rangka konvensional, sebagian logam cair tersebut jatuh ke rel dan rack di bawah area pemotongan. Pada LT120S dengan dudukan samping, terak langsung jatuh ke lantai sehingga pemandu (guideway) tetap bersih. Hal ini sangat penting untuk akurasi jangka panjang: kotoran pada rel atau rack akan menyebabkannya aus dan berakibat pada lubang potongan yang sedikit tidak akurat di kemudian hari.
Daya Laser untuk Dinding Tebal
Dinding pipa dipotong pada kecepatan yang jauh lebih lambat daripada pelat datar dengan ketebalan yang sama, karena kepala potong (cutting head) bekerja pada permukaan lengkung yang berputar dan cairan logam harus keluar dari pipa. Aturan praktis yang umum untuk mesin laser pipa:
| Daya sumber laser | Baja karbon | Stainless steel | Industri tipikal |
|---|---|---|---|
| 1.5–2 kW | sekitar 6 mm | sekitar 4 mm | Furnitur, alat kebugaran, pipa dinding tipis |
| 3–4 kW | sekitar 12 mm | sekitar 8 mm | Struktur baja, mesin konstruksi, perancah (scaffolding) |
| 6–8 kW | sekitar 20 mm | sekitar 12 mm | Pipa bertekanan, mesin berat |
Sesuaikan daya sumber laser untuk dinding tertebal Anda dengan sedikit cadangan, sering kali 20–30%, jika Anda juga berencana melakukan pemotongan bevel atau memperkirakan penggunaan pipa yang lebih berat di kemudian hari. Bagan dari sumber yang dikutip dan hasil sampel potongan pada pipa Anda adalah yang paling menentukan.
Untuk LT120S, artinya: dengan target dinding baja karbon 10 mm, pilih batas atas dari kisaran daya 1.5–3 kW.
Masalah Umum dan Cara Mengatasinya
| Masalah | Penyebab Umum | Tindakan Perbaikan |
|---|---|---|
| Pipa tergelincir saat berputar | Gaya pencekaman terlalu kecil untuk berat pipa | Naikkan tekanan chuck; periksa rahang chuck dan pasokan udara |
| Proses piercing lambat atau gagal pada dinding 8–10 mm | Pengaturan piercing untuk dinding tipis | Gunakan piercing bertahap dari pustaka material; bersihkan nosel |
| Timbul dross tebal di bagian bawah | Kecepatan terlalu tinggi atau tekanan gas terlalu rendah untuk ketebalan dinding | Kurangi kecepatan, periksa tekanan oksigen dan ukuran nosel |
| Terciprat (spatter) di dinding seberang | Sinar laser keluar dari potongan dan mengenai dinding seberang | Sesuaikan parameter break-through; rencanakan urutan pemotongan |
| Lubang bergeser selama shift kerja | Kotoran pada rel atau rack, atau tekanan udara menurun | Bersihkan pemandu; periksa kompresor dan air dryer |
Faktor Penentu Harga
| Item | Opsi | Pengaruh pada Harga dan Penggunaan |
|---|---|---|
| Daya laser | 1.5–3 kW | Daya lebih tinggi memotong dinding tebal lebih cepat dengan hasil pinggiran yang lebih bersih |
| Chuck | Chuck ganda pneumatik full-stroke | Standar pada LT120S; berukuran pas untuk pipa 180 kg |
| Pemuatan (Loading) | Pemuatan samping manual atau rak pemuatan otomatis | Rak pemuatan sangat menguntungkan jika banyak pipa berat dipotong per shift |
| Perangkat lunak (Software) | Nesting, impor 3D | Menentukan waktu pemograman untuk komponen baru |
LT120S diberikan melalui penawaran harga berdasarkan permintaan; kirimkan daftar pipa Anda dan kami akan menghitung konfigurasi yang paling sesuai.
Posisi LT120S dalam Jajaran Mesin Laser Pipa PCL
| Model | Ukuran Pipa | Daya | Terbaik Untuk |
|---|---|---|---|
| MAK100 | Ø10–100 mm | 1.5 kW | Model entry-level, pipa kecil |
| LT120S (mesin ini) | Ø120 / □120 mm | 1.5–3 kW | Dudukan samping, dinding tebal hingga 10 mm |
| LT240 | Ø20–240 mm | 1.5–6 kW | Bulat, kotak, persegi panjang, oval |
| LT240S | Ø/□20–240 mm | 1.5–6 kW | Dudukan samping, chuck ganda, pipa 200 kg |
| LT360 | Ø20–360 mm | 1.5–6 kW | Diameter besar, bahan baku 6 m atau 9 m |
Dari Pertanyaan hingga Produksi
- Daftar dan sampel pipa. Kirimkan ukuran pipa, ketebalan dinding, pipa terberat, dan gambar komponen.
- Konfigurasi dan tata letak. Kami menentukan ukuran chuck, panjang meja, sumber laser, dan sistem pemuatan, serta mengirimkan gambar tata letak yang mencakup luas lantai, sambungan daya, dan angin.
- Perakitan dan pengujian. Mesin dirakit dan diuji sebelum dikirim; waktu tunggu dikonfirmasi dalam penawaran harga.
- Persiapan lokasi. Lantai yang rata, sambungan listrik, udara bertekanan untuk chuck dan gas bantuan, serta sistem pembuangan asap harus siap sebelum kedatangan mesin.
- Pemasangan dan pelatihan. Pemasangan dan pelatihan operator sudah termasuk dalam penawaran mesin; operator akan belajar pemrograman, nesting, pemeriksaan harian, dan pengaturan parameter.
- Dukungan. Garansi 24 bulan untuk seluruh mesin, tidak termasuk suku cadang habis pakai.
Sebelum Anda Memesan
- Pipa terberat (panjang × berat) yang akan Anda muat.
- Ketebalan dinding dan jenis material maksimum.
- Cara pipa dimasukkan ke mesin: forklift, crane, atau rak.
- Daya listrik dan udara bertekanan yang tersedia di posisi mesin.
Perawatan
| Kapan | Apa yang Dilakukan |
|---|---|
| Harian | Bersihkan kaca pelindung dan nosel; bersihkan tahi las (slag) di bawah area pemotongan; periksa rahang chuck. |
| Mingguan | Bersihkan rel dan gir rak (rack); kuras filter udara dan periksa tekanan angin chuck. |
| Secara Berkala | Lumasi rel dan gir rak; periksa keausan rahang chuck; ganti air chiller. |
Keselamatan di Sekitar Mesin Laser Pipa
Dua bahaya khusus terdapat pada proses pemotongan pipa. Pipa berputar, seringkali dengan panjang beberapa meter di luar enclosure (kamar pelindung), sehingga area di sepanjang meja harus dijaga tetap bersih saat chuck berputar. Selain itu, sinar laser akan keluar dari sisi seberang pipa saat proses tembus, sehingga area pemotongan harus tetap tertutup atau terlindung. Pastikan sakelar interlock pada pintu dan tirai cahaya (light curtains) berfungsi, kenakan kacamata pelindung laser yang sesuai dengan panjang gelombang laser di area pemotongan yang terbuka, dan hubungkan sistem pembuangan asap sebelum memotong pipa berlapis atau galvanis.
Kelebihan dan Batasan
Kelebihan
- Dirancang untuk dinding tebal pada pipa kecil
- Pemuatan samping menggunakan forklift
- Tahi las (slag) jatuh menjauhi rel dan gir rak
- Ukuran mesin yang kompak (space-saving)
Batasan yang Perlu Diketahui
- Terbatas hingga 120 mm
- Daya maksimal hingga 3 kW
- Untuk pipa yang lebih besar memerlukan LT240S
FAQ LT120S
Berapa ukuran pipa terbesar yang dapat dipotong oleh LT120S?
Pipa bulat hingga Ø120 mm dan pipa kotak hingga 120 × 120 mm.
Berapa ketebalan dinding maksimumnya?
Dinding baja karbon (carbon steel) hingga 10 mm.
Berapa berat maksimum pipa yang bisa ditangani?
Hingga 180 kg untuk satu pipa.
Mengapa menggunakan sistem pemuatan samping (side-mounted)?
Memudahkan pemuatan dengan forklift tepat di tengah chuck, pemandu lebih bersih karena tahi las jatuh langsung ke lantai, serta tapak mesin yang lebih ringkas.
Berapa daya laser yang sebaiknya saya pilih?
1.5 kW hingga 3 kW. Untuk pengerjaan material tebal 8–10 mm secara rutin, pilih daya yang lebih tinggi.
Bisakah Anda memotong sampel dari kami?
Ya. Kirimkan gambar teknik, ukuran pipa, dan material Anda.
Bandingkan semua mesin laser cutting pipa berdampingan dalam panduan pemilihan kami.
Kirimkan ukuran pipa dan ketebalan dinding Anda. Kami akan memberikan penawaran LT120S beserta hasil potong sampel pada pipa Anda.
