LT120S: Genel Bakış

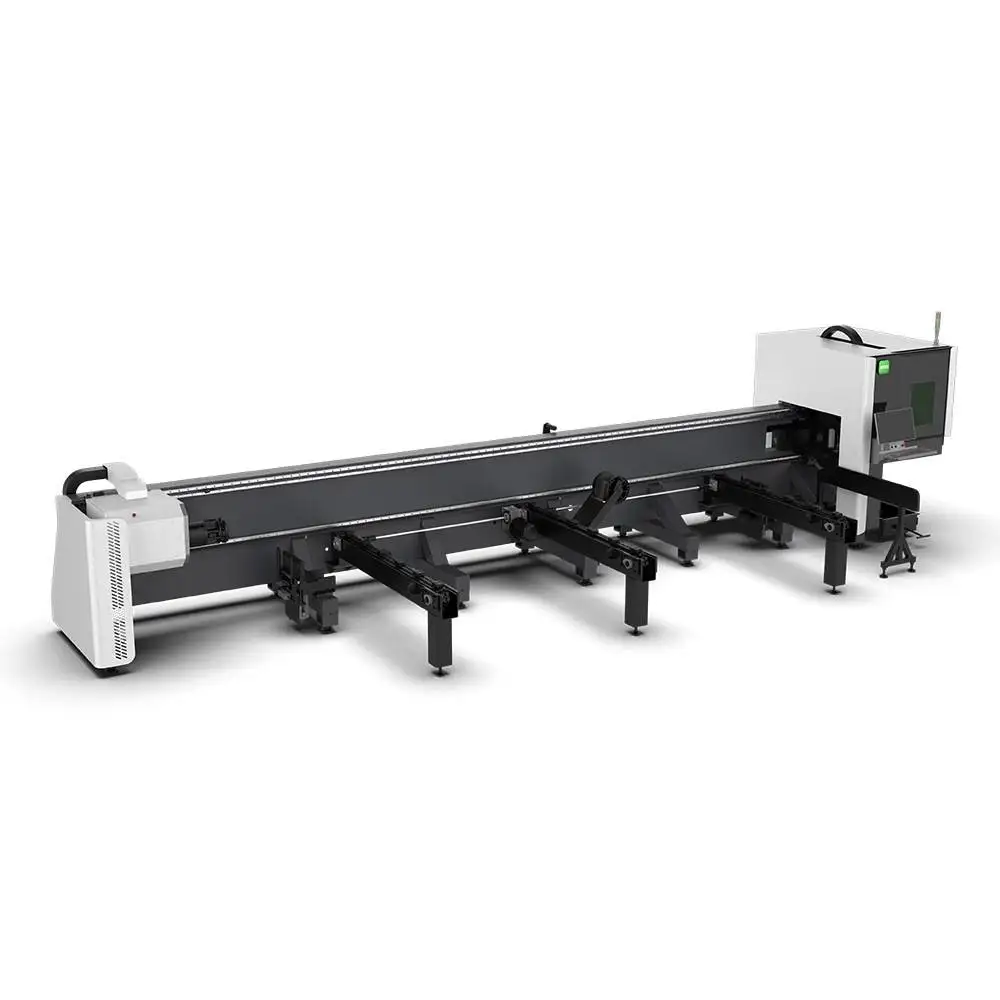

LT120S, et kalınlığı yüksek küçük profiller için tasarlanmış yandan yüklemeli bir boru lazer kesim makinesidir: Ø120 mm yuvarlak veya 120 × 120 mm kare profiller, 10 mm'ye kadar karbon çelik et kalınlığı ve 180 kg'a kadar tekil boru kapasitesi sunar. Gövdenin yana dönük tasarımı sayesinde forklift, ağır boruları doğrudan aynaların üzerine rahatça yerleştirebilir.
Teknik Özellikler
| Maks. profil ebadı | Yuvarlak Ø120 mm, kare 120 × 120 mm |
|---|---|
| Et kalınlığı | 10 mm'ye kadar karbon çelik |
| Lazer kaynağı | 1.5–3 kW fiber |
| Konumlandırma hassasiyeti | ±0.03 mm |
| Maks. tek boru ağırlığı | 180 kg |
| Aynalama | Tam stroklu pnömatik çift ayna |
| Gövde yerleşimi | Yandan montajlı |
| Sertifikalar | CE, ISO 9001 |
| Garanti | Tüm makine için 24 ay (sarf malzemeleri hariç) |
Kalın Et Kalınlığı Öncelikleri Değiştirir
İnce paslanmaz borularda lazer kesim makinesi hız ve sorunsuz yükleme kriterlerine göre değerlendirilir. Kalın etli karbon çeliklerde ise öncelikler farklıdır: aynaların sıkma kuvveti, gövdenin rijitliği ve ağır bir borunun ne kadar güvenli işlenebileceği. 10 mm et kalınlığına sahip 6 metrelik bir boru, çapına göre oldukça ağırdır. Dönüş sırasında ağızlarda kayma olursa hassasiyet kaybolur ve boru makineye zarar verebilir.
LT120S, 180 kg'lık borulara uygun tam stroklu pnömatik aynaları ve yandan montajlı gövdesiyle bu soruna çözüm sunar. Yandan yükleme sayesinde forklift boruyu ayna merkezine tam oturtur; bu da ağır malzemeleri uçtan içeri sürmeye kıyasla çok daha hızlı ve güvenlidir.
Cürufun Aşağı Dökülmesinin Önemi
Kalın et kalınlıkları daha fazla ergimiş metal üretir. Geleneksel gövdelerde bunun bir kısmı kesim bölgesinin altındaki kızaklara ve kramayer dişlilere dökülür. Yandan montajlı LT120S'de ise cüruf doğrudan yere düşer, böylece kızaklar temiz kalır. Uzun vadeli hassasiyet açısından bu çok önemlidir; kızak veya kramayer üzerindeki kalıntılar zamanla aşınmaya yol açarak deliklerin sapmasına neden olur.
Kalın Et Kalınlıkları İçin Lazer Gücü
Boru etleri, aynı kalınlıktaki saclara göre çok daha düşük hızda kesilir çünkü kesme kafası kavisli, dönen bir yüzeyde çalışır ve eriyik malzemenin boruyu terk etmesi gerekir. Boru lazerleri için genel bir kural şöyledir:
| Kaynak gücü | Karbon çelik | Paslanmaz çelik | Tipik sektörler |
|---|---|---|---|
| 1.5–2 kW | yaklaşık 6 mm | yaklaşık 4 mm | Mobilya, fitness ekipmanları, ince etli borular |
| 3–4 kW | yaklaşık 12 mm | yaklaşık 8 mm | Çelik konstrüksiyon, iş makineleri, iskele sistemleri |
| 6–8 kW | yaklaşık 20 mm | yaklaşık 12 mm | Basınçlı boru hatları, ağır sanayi makineleri |
Eğer pah kırma işlemi planlıyorsanız veya ileride daha kalın borularla çalışacaksanız, lazer kaynağını en kalın malzemenize göre %20–30 gibi bir pay bırakarak seçin. Asıl önemli olan, teklif edilen kaynak gücü ve borunuz üzerinde yapılacak numune kesim testidir.
LT120S için bu şu anlama gelir: 10 mm karbon çelik et kalınlığı hedeflendiğinde, 1.5–3 kW'lık aralığın üst sınırı tercih edilmelidir.
Sık Karşılaşılan Sorunlar ve Çözümleri
| Sorun | Olası neden | Ne yapılmalı |
|---|---|---|
| Dönüş sırasında borunun kayması | Sıkma kuvvetinin boru ağırlığı için yetersiz kalması | Ayna basıncını artırın; çeneleri ve hava beslemesini kontrol edin |
| 8–10 mm et kalınlıklarında delik delmenin (piercing) yavaş kalması veya başarısız olması | İnce et kalınlığı için ayarlanmış delme parametreleri | Malzeme kütüphanesinden kademeli delme parametrelerini kullanın; memeyi temizleyin |
| Alt yüzde yoğun cüruf oluşumu | Et kalınlığı için hızın çok yüksek veya gaz basıncının düşük olması | Hızı düşürün, oksijen basıncını ve meme boyutunu kontrol edin |
| Karşı duvarda çapak oluşumu | Lazer ışınının kesikten çıkıp karşı duvara çarpması | Delme/çıkış parametrelerini ayarlayın; kesim sırasını optimize edin |
| Vardiya boyunca delik eksenlerinde sapma | Kızak veya kramayerlerde çapak birikmesi ya da hava basıncının düşmesi | Kılavuzları temizleyin; kompresörü ve hava kurutucusunu kontrol edin |
Fiyatı Belirleyen Etkenler
| Bileşen | Seçenekler | Fiyata ve kullanıma etkisi |
|---|---|---|
| Lazer gücü | 1.5–3 kW | Daha yüksek güç, kalın etleri daha hızlı ve temiz kenarla keser |
| Aynalar | Tam stroklu pnömatik çift ayna | LT120S'de standarttır; 180 kg borular için uygundur |
| Yükleme | Manuel yandan yükleme veya yükleme sehpası | Vardiya başına çok sayıda ağır boru kesildiğinde sehpalar büyük avantaj sağlar |
| Yazılım | Nesting, 3D içe aktarım | Yeni parçalar için programlama süresini belirler |
LT120S fiyatı talebe göre verilmektedir; boru listenizi gönderin, size en uygun konfigürasyonu fiyatlandıralım.
PCL Boru Lazer Ürün Ailesindeki Yeri
| Model | Boru ebadı | Güç | En uygun kullanım |
|---|---|---|---|
| MAK100 | Ø10–100 mm | 1.5 kW | Giriş seviyesi model, küçük borular |
| LT120S (bu makine) | Ø120 / □120 mm | 1.5–3 kW | Yandan montajlı, 10 mm'ye kadar kalın etli borular |
| LT240 | Ø20–240 mm | 1.5–6 kW | Yuvarlak, kare, dikdörtgen, oval |
| LT240S | Ø/□20–240 mm | 1.5–6 kW | Yandan montajlı, çift ayna, 200 kg borular |
| LT360 | Ø20–360 mm | 1.5–6 kW | Büyük çaplar, 6 m veya 9 m ham malzeme |
Tekliften Üretime Süreci
- Profil listesi ve numuneler. Profil ölçülerini, et kalınlıklarını, en ağır profili ve parça resimlerini gönderin.
- Konfigürasyon ve yerleşim. Ayna boyutunu, tabla boyunu, lazer kaynağını ve yükleme sistemini belirleyip; alan gereksinimi, elektrik ve hava bağlantılarını gösteren bir yerleşim şeması göndeririz.
- Üretim ve test. Makine sevkıyattan önce monte edilir ve test edilir; teslim süresi teklifte onaylanır.
- Saha hazırlığı. Varıştan önce düz bir zemin, elektrik bağlantısı, aynalar ve kesme gazı için basınçlı hava ile duman emiş sistemi hazır bulundurulmalıdır.
- Kurulum ve eğitim. Kurulum ve operatör eğitimi makine teklifine dahildir; operatörler programlama, nesting (dizgi), günlük kontroller ve parametre ayarlarını öğrenir.
- Destek. Sarf malzemeleri hariç tüm makinede 24 ay garanti.
Sipariş Vermeden Önce
- Yükleyeceğiniz en ağır profil (uzunluk × ağırlık).
- En kalın et kalınlığı ve malzeme türü.
- Profillerin makineye ulaştırma yöntemi: forklift, vinç, raf.
- Makine konumunda mevcut elektrik ve basınçlı hava.
Bakım
| Ne Zaman | Ne Yapılmalı |
|---|---|
| Günlük | Koruyucu camı ve memeyi temizleyin; kesim bölgesinin altındaki cürufu temizleyin; çeneleri kontrol edin. |
| Haftalık | Kızakları ve kramer dişlileri temizleyin; hava filtresini boşaltın ve ayna hava basıncını kontrol edin. |
| Periyodik | Kızakları ve kramerleri yağlayın; çene aşınmasını kontrol edin; Chiller suyunu değiştirin. |
Profil Lazer Kesim Güvenliği
Profil kesimine özel iki tehlike vardır. Profil döner ve genellikle muhafazanın dışında kalan birkaç metre uzunluğa sahip olabilir, bu nedenle aynalar dönerken tabla boyunca alanın boş tutulması gerekir. Ayrıca kesim sırasında lazer ışını profilin karşı tarafına geçer, bu nedenle kesim bölgesinin kapalı veya korumalı kalması gerekir. Kapılardaki emniyet kilitlerini ve ışık perdelerini çalışır durumda tutun, kesim alanının açık olduğu yerlerde lazer dalga boyuna uygun lazer güvenlik gözlüğü takın ve kaplanmış veya galvanizli profilleri kesmeden önce havalandırmayı bağlayın.
Güçlü Yönler ve Sınırlar
Avantajlar
- Küçük profillerde kalın etler için üretilmiştir
- Forklift ile yandan yükleme
- Cüruf kızaklardan ve kramer dişlilerden uzakta dökülür
- Kompakt kaplama alanı
Bilinmesi Gereken Sınırlar
- 120 mm ile sınırlıdır
- Maksimum güç 3 kW'tır
- Daha büyük profiller için LT240S gereklidir
LT120S SSS
LT120S en büyük hangi profili keser?
Ø120 mm'ye kadar yuvarlak profiller ve 120 × 120 mm'ye kadar kare profiller.
Et kalınlığı ne kadar olabilir?
10 mm'ye kadar karbon çelik et kalınlığı.
Bir profil ne kadar ağır olabilir?
Tek bir profil için 180 kg'a kadar.
Neden yandan montajlı?
Ayna merkezinde forklift yükleme, cüruf zemine düştüğü için daha temiz kılavuzlar ve daha küçük taban alanı.
Hangi lazer gücünü seçmeliyim?
1.5 kW ila 3 kW. Çoğunlukla 8–10 mm et kalınlıkları için daha yüksek gücü tercih edin.
Numune kesimi yapıyor musunuz?
Evet. Teknik resmi, profil ölçüsünü ve malzemeyi gönderin.
Seçim kılavuzumuzda tüm boru profil lazer kesim makineleri modellerini yan yana karşılaştırın.
Profil ölçülerinizi ve et kalınlığınızı gönderin. Numunelerinizle birlikte LT120S için fiyat teklifi verelim.
