máy cắt laser ống LT120S

LT120S: Tổng quan

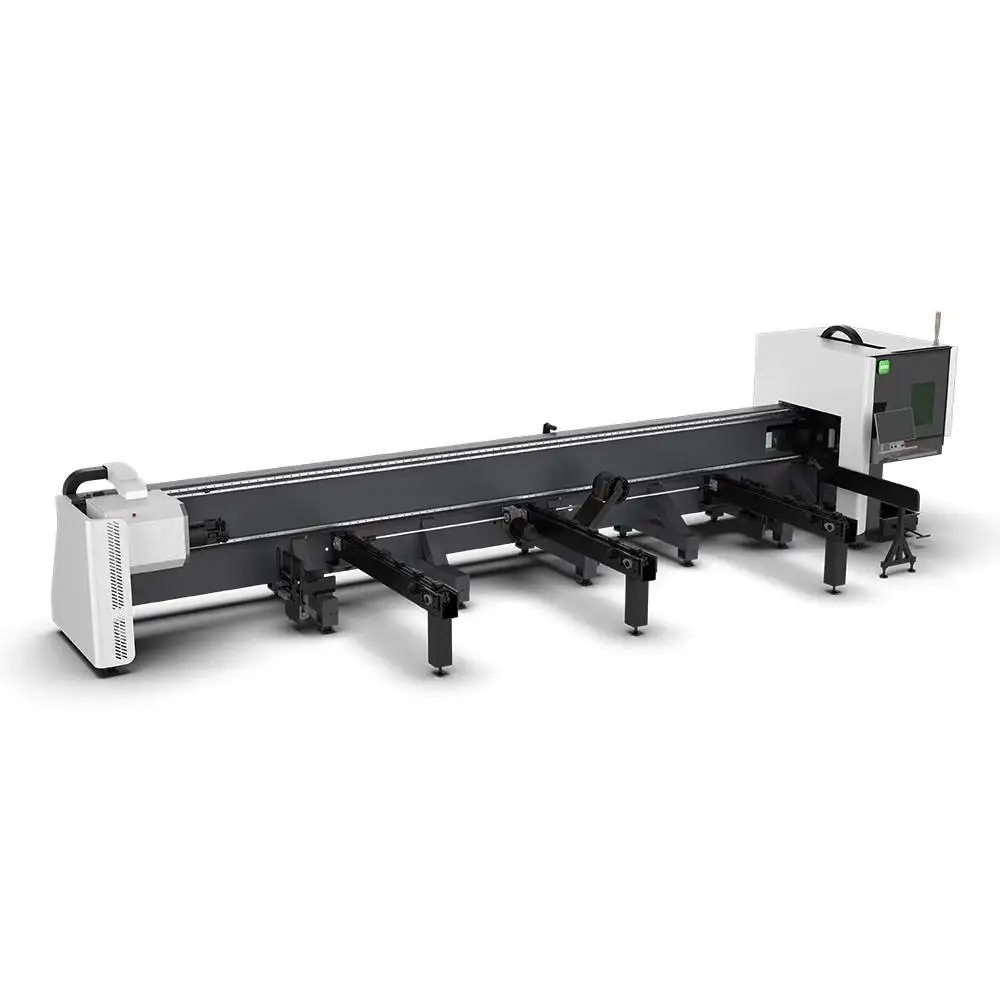

LT120S là dòng máy cắt laser ống lắp bên hông chuyên dụng cho ống cỡ nhỏ có thành dày: ống tròn tối đa Ø120 mm hoặc ống vuông 120 × 120 mm, thép carbon dày tới 10 mm, trọng lượng ống đơn lên đến 180 kg. Bệ máy được thiết kế quay sang một bên giúp xe nâng có thể đặt trực tiếp ống nặng vào các mâm cặp.

Thông số kỹ thuật

Thành ống dày làm thay đổi các ưu tiên

Đối với ống inox mỏng, tiêu chí đánh giá máy cắt laser ống là tốc độ và khả năng cấp phôi mượt mà. Đối với thép carbon thành dày, các yếu tố khác được đặt lên hàng đầu: lực kẹp của mâm cặp, độ cứng vững của kết cấu và tính an toàn khi thao tác với ống nặng. Một cây ống dài 6 m với thành dày 10 mm là rất nặng so với đường kính của nó. Nếu ống bị trượt trong chấu kẹp khi quay, độ chính xác sẽ mất và ống có thể làm hỏng máy.

LT120S giải quyết vấn đề này bằng mâm cặp khí nén hành trình đầy đủ được thiết kế riêng cho ống 180 kg và bệ máy lắp bên hông. Cấp phôi từ bên hông giúp xe nâng đặt ống ngay tại tâm mâm cặp thay vì phải luồn từ đầu ống vào, cách làm này chậm và rủi ro hơn đối với phôi nặng.

Tại sao xỉ rơi tự do lại quan trọng

Thành dày tạo ra nhiều kim loại nóng chảy hơn. Trên bệ máy thông thường, một phần xỉ sẽ rơi lên thanh ray và thanh răng nằm dưới vùng cắt. Trên dòng LT120S lắp bên hông, xỉ rơi thẳng xuống sàn, giúp các dẫn hướng luôn sạch sẽ. Điều này rất quan trọng đối với độ chính xác lâu dài: bụi bẩn bám trên thanh ray hoặc thanh răng sẽ gây mài mòn và biểu hiện sau này bằng các lỗ gia công bị lệch vị trí.

Công suất laser cho thành dày

Thành ống được cắt ở tốc độ thấp hơn nhiều so với tấm phẳng có cùng độ dày, do đầu cắt phải làm việc trên bề mặt cong, chuyển động quay và xỉ phải thoát ra khỏi ống. Quy tắc kinh nghiệm phổ biến đối với máy cắt laser ống:

Hãy chọn công suất nguồn có dư ra một chút so với độ dày lớn nhất của bạn, thường là 20–30%, nếu bạn cũng có kế hoạch cắt vát mép hoặc dự kiến dùng ống dày hơn trong tương lai. Biểu đồ của nguồn được báo giá và mẫu cắt thực tế trên ống của bạn mới là những yếu tố quyết định.

Đối với LT120S, điều đó có nghĩa là: với mục tiêu cắt thành thép carbon 10 mm, hãy chọn mức công suất cao nhất trong dải 1.5–3 kW.

Các vấn đề thường gặp và cách khắc phục

Các yếu tố quyết định giá thành

LT120S được báo giá theo yêu cầu; hãy gửi danh sách ống của bạn để chúng tôi tư vấn cấu hình phù hợp nhất.

Vị trí của LT120S trong dải sản phẩm máy cắt ống PCL

Từ yêu cầu báo giá đến sản xuất thực tế

1. Danh sách ống và mẫu. Gửi kích thước ống, độ dày thành ống, ống nặng nhất và bản vẽ chi tiết.
2. Cấu hình và sơ đồ bố trí. Chúng tôi chốt kích thước chuck, chiều dài bàn máy, nguồn cắt và hệ thống cấp phôi, đồng thời gửi bản vẽ bố trí mặt bằng với diện tích xưởng, nguồn điện và đường khí nén.
3. Lắp ráp và chạy thử. Máy được lắp ráp và kiểm tra kỹ lưỡng trước khi xuất xưởng; thời gian giao hàng được xác nhận rõ trong báo giá.
4. Chuẩn bị mặt bằng. Sàn phẳng, nguồn điện, khí nén cho chuck và khí trợ gia công, cùng hệ thống hút khói bụi phải sẵn sàng trước khi máy đến.
5. Lắp đặt và đào tạo. Chi phí lắp đặt và đào tạo vận hành đã được báo giá trọn gói cùng máy; thợ vận hành sẽ được hướng dẫn lập trình, sắp xếp phôi nesting, kiểm tra hàng ngày và căn chỉnh thông số.
6. Hỗ trợ kỹ thuật. Bảo hành 24 tháng cho toàn bộ máy, không bao gồm các vật tư tiêu hao.

Trước Khi Đặt Hàng

• Ống nặng nhất (chiều dài × trọng lượng) bạn sẽ đưa lên máy.
• Độ dày thành ống lớn nhất và loại vật liệu.
• Cách thức đưa ống lên máy: xe nâng, cẩu trục, hay giá đỡ.
• Nguồn điện và khí nén sẵn có tại vị trí đặt máy.

Bảo Dưỡng Định Kỳ

An Toàn Khi Vận Hành Máy Cắt Ống Laser

Có 2 mối nguy hiểm đặc thù khi cắt ống. Ống quay tròn, thường có phần dài vài mét nhô ra ngoài vỏ che, do đó khu vực dọc theo thân máy phải được giữ thông thoáng trong khi các chuck quay. Bên cạnh đó, chùm tia laser sẽ xuyên qua thành ống ở phía đối diện khi cắt đứt, vì vậy vùng cắt phải luôn được bao bọc hoặc che chắn kín. Luôn duy trì hoạt động của các công tắc liên động interlocks trên cửa và rèm ánh sáng light curtains, đeo kính bảo vệ laser chuyên dụng phù hợp với bước sóng laser tại khu vực cắt hở, và bật hệ thống hút khói trước khi cắt ống mạ kẽm hoặc ống phủ lớp bề mặt.

Ưu Điểm và Hạn Chế

Câu Hỏi Thường Gặp Về LT120S

Kích thước ống lớn nhất mà LT120S có thể cắt là bao nhiêu?

Ống tròn lên đến Ø120 mm và ống vuông lên đến 120 × 120 mm.

Độ dày thành ống tối đa là bao nhiêu?

Thành thép carbon dày tối đa 10 mm.

Trọng lượng tối đa của một ống là bao nhiêu?

Lên đến 180 kg cho một cây ống đơn lẻ.

Tại sao lại thiết kế lắp bên hông side-mounted?

Giúp đưa phôi bằng xe nâng ngay tâm chuck, dẫn hướng sạch sẽ hơn vì xỉ rơi thẳng xuống sàn, và tối ưu không gian nhà xưởng.

Tôi nên chọn công suất nguồn laser nào?

Từ 1.5 kW đến 3 kW. Đối với các loại ống có thành dày từ 8–10 mm, nên chọn mức công suất cao hơn.

Công ty có cắt mẫu thử không?

Có. Quý khách vui lòng gửi bản vẽ, kích thước ống và loại vật liệu.

So sánh tất cả các dòng máy cắt ống laser fiber đặt cạnh nhau trong cẩm nang lựa chọn của chúng tôi.
