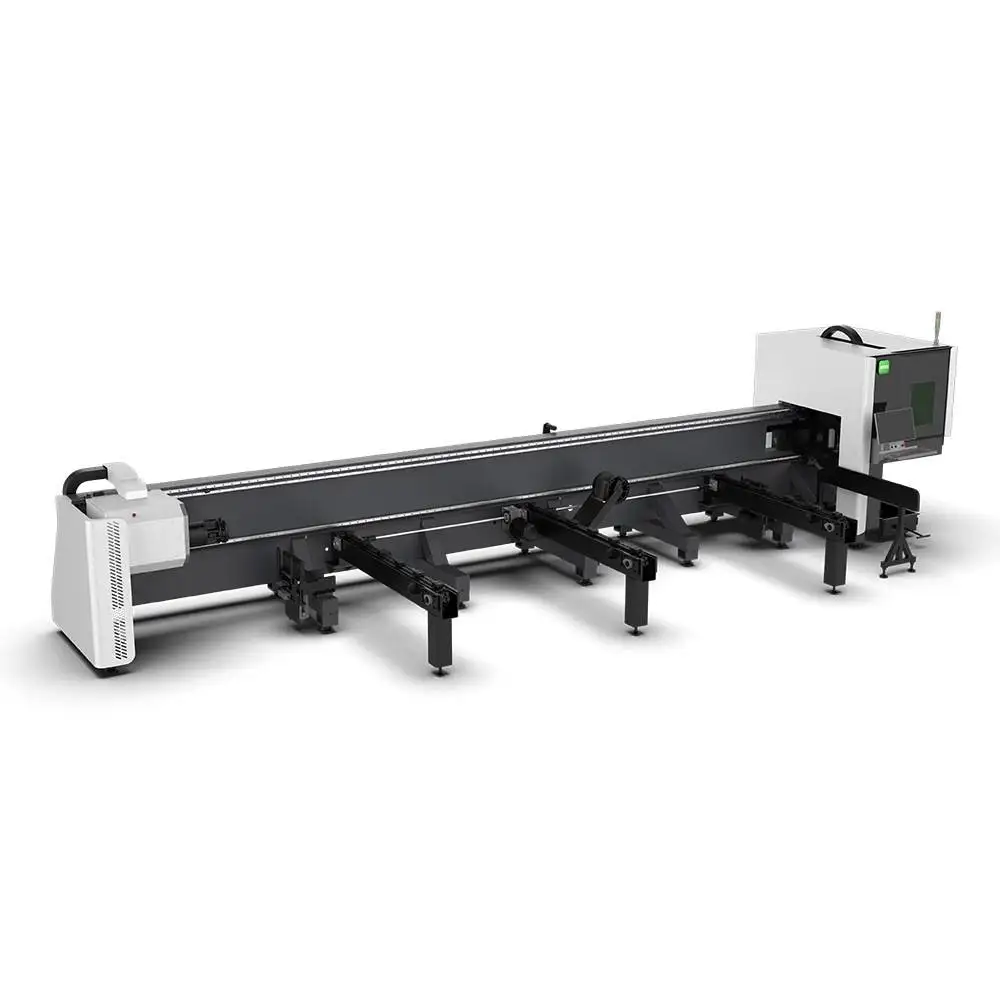

ماكينة تقطيع الأنابيب بالليزر LT240S

LT240S: نظرة عامة

يأخذ الطراز LT240S نطاق الأقطار 20–240 مم الخاص بالطراز LT240 ويصممه خصيصاً للأنابيب الثقيلة: قاعدة جانبية للتحميل بالرافعة الشوكية، ومقابض (تشاك) هوائية مزدوجة كاملة الشوط للأنابيب الفردية التي تصل إلى 200 كجم، وإمكانية القطع بين المقابض لتقليل القطعة المتبقية (الهالك) إلى حدها الأدنى.

المواصفات الفنية

الهالك: التكلفة التي تراها في نهاية كل أنبوب

لا يمكن لآلة ليزر الأنابيب التقليدية القطع في المكان الذي يمسك فيه المقبض الخلفي بالأنبوب، لذا ينتهي كل أنبوب بقطعة تذهب إلى الخردة. مع المقابض المزدوجة، يمكن لرأس القطع العمل فيما بينها ويتم تسليم الأنبوب من مقبض إلى آخر، مما يقلل بشكل كبير من الجزء غير القابل للاستخدام.

لمعرفة القيمة الحقيقية لذلك، اضرب الهالك الذي توفره لكل أنبوب في عدد الأنابيب سنوياً وفي سعر المتر. بالنسبة للفولاذ المقاوم للصدأ (الستانلس ستيل) والنحاس الأصفر، عادة ما يكون الرقم كبيرًا بما يكفي لحسم القرار بين عرضين. اطلب من كل مورد تحديد طول الهالك لمقاسات الأنابيب الخاصة بك بقياس فعلي وليس تقديرياً.

تحميل الأنابيب بوزن 200 كجم

إدخال أنبوب ثقيل من نهاية الآلة يستغرق وقتاً ويتطلب عناية. في الطراز LT240S، تقوم الرافعة الشوكية بوضعه من الجانب، مباشرة عند مركز المقبض. تقوم المقابض بعد ذلك بتثبيته بقوة هوائية كاملة الشوط حتى لا ينزلق عند التسارع في الدوران. تتساقط الخبث والشرر إلى الأرض بعيداً عن دلالات HIWIN وتروس YYC.

اختر بناءً على المقاسات الرئيسية لديك

اجعل حجم الآلة مناسباً للأنابيب التي تشكل الجزء الأكبر من عملك، أي ما يقرب من 80% من حجم الإنتاج، وتأكد من ملاءمتها للأنابيب الأكبر حجماً أيضاً. الآلة المصممة خصيصاً للأنبوب الأكبر حجماً على فترات متباعدة تكلف أكثر وتكون أبطأ في التشغيل اليومي.

مقبان، ثلاثة أم أربعة مقابض؟

يحدد عدد المقابض نسبة ما ينتهي كخردة من كل أنبوب وتكلفة الآلة. المزيد من المقابض تقصر الهالك ولكنها تجعل الآلة أطول، وتضيف محاور سيرفو وترفع السعر. يقع الطراز LT240S في الصف الثاني من هذا الجدول:

ما تكلفة الهالك؟

عادة ما تترك الآلة التقليدية ذات المقبضين ما بين 100 إلى 300 مم في نهاية كل أنبوب. في أنبوب بطول 6 أمتار، يمثل ذلك حوالي 1.7–5% من المادة. اضرب ذلك في إجمالي طن الأنابيب السنوي وسعر الطن، وقارنه بفرق السعر بين الآلات. اسأل عما إذا كان رقم الهالك الذي يقدمه لك المورد قد تم قياسه أثناء الإنتاج الفعلي أم في ظروف مثالية؛ فتفاوتات الأنابيب وتصميم قطع العمل تعني أنه لا يمكن أن يكون صفراً تماماً.

المشكلات الشائعة وكيفية إصلاحها

ما الذي يحدد السعر؟

يتم تسعير الطراز LT240S بناءً على الطلب؛ يرجى إرسال قائمة الأنابيب وحجم الإنتاج السنوي الخاص بك.

موقعه ضمن مجموعة ليزر الأنابيب من PCL

من الاستفسار إلى الإنتاج

1. قائمة الأنابيب والعينات. أرسل مقاسات الأنابيب الخاصة بك، وأثقل أنبوب، والخامات، واستهلاك الأنابيب السنوي، حتى نتمكن من تقدير توفير الهالك.
2. التكوين والتخطيط. نحدد حجم المقبض، وطول القاعدة، والمصدر، والتحميل، ونرسل رسم تخطيطي يوضح مساحة الأرضية وتوصيلات الطاقة والهواء.
3. التصنيع والاختبار. يتم تجميع الآلة واختبارها قبل الشحن؛ ويتم تأكيد وقت التسليم في عرض السعر.
4. تجهيز الموقع. أرضية مستوية، توصيل الكهرباء، الهواء المضغوط للمقابض وغاز المساعدة، واستخراج الأبخرة جاهزة قبل الوصول.
5. التركيب والتدريب. يتم تسعير التركيب وتدريب المشغلين مع الآلة؛ يتعلم المشغلون البرمجة، والتعشيق، والفحوصات اليومية، وضبط البارامترات.
6. الدعم الفني. ضمان لمدة 24 شهراً على الآلة بأكملها، باستثناء المواد الاستهلاكية.

قبل أن تطلب

• مقاسات الأنابيب التي تشكل حوالي 80% من حجم عملك.
• أثقل أنبوب وكيفية وصوله إلى الآلة.
• استهلاك الأنابيب السنوي وسعر المتر لتقييم توفير الهالك.
• المساحة الأرضية على جانب الآلة لسهولة وصول الرافعة الشوكية.

الصيانة

السلامة حول ليزر الأنابيب

هناك خطران خاصان بقطع الأنابيب. فالأنبوب يدور، وغالباً ما يكون عدة أمتار منه خارج الكابينة، لذا يجب إبقاء المنطقة المحيطة بالقاعدة خالية أثناء دوران المقابض. كما أن شعاع الليزر يخرج من الجانب الآخر للأنبوب عند قطعه بالكامل، لذا يجب أن تظل منطقة القطع مغلقة ومحمية. حافظ على عمل أقفال الأمان على الأبواب والستائر الضوئية، وارتدِ نظارات أمان الليزر المخصصة لطول موجة الليزر عندما تكون منطقة القطع مكشوفة، وقم بتوصيل نظام سحب الدخان قبل قطع الأنابيب المطلية أو المجلفنة.

المميزات والحدود

الأسئلة الشائعة حول LT240S

ما أقصى وزن للأنابيب على آلة LT240S؟

حتى 200 كجم للأنبوب الواحد.

ما هي أحجام الأنابيب التي تقطعها؟

أنابيب دائرية Ø20–240 مم ومربعة 20–240 مم.

ما هي كمية الفضلات (الذييل) التي توفرها؟

يعتمد ذلك على الأنبوب والأجزاء؛ أرسل مقاساتك وسنقوم بقياسها على عينة.

لماذا التصميم المثبت جانبياً؟

لتحميل الرافعة الشوكية عند مركز الظرف، وأدلة أنظف ومساحة أصغر.

ما هي قدرة الليزر التي يجب أن أختارها؟

الفولاذ المقاوم للصدأ (الستانلس ستيل) الرقيق يفضل السرعة والتحميل الجيد؛ بينما الصلب الكربوني السميك يفضل القدرة العالية والتشبث القوي. أرسل مزيج عملك.

هل يمكنكم قطع عينات؟

نعم. أرسل الرسم الهندسي، وحجم الأنبوب، والمادة.

هل فضلات القطع الصفرية تعني صفراً حقاً؟

لا توجد آلة تترك قطعتين صفريتين تماماً؛ فتفاوتات الأنابيب وتصميم القطعة يتركان دائماً قطعة قصيرة. اطلب قياس الفضلات على أنابيبك في الإنتاج.

هل أحتاج إلى ثلاثة أو أربعة ظروفات؟

فقط للأنابيب الثقيلة بكميات كبيرة، أو القطع ذات الشطف في كلا الطرفين. بالنسبة لمعظم أعمال 20–240 مم، فإن ظرفين مع المناولة اليدوية هما الخيار الأفضل قيمة.

قارن بين جميع ماكينات قطع الأنابيب بالليزر جنباً إلى جنب في دليل الاختيار الخاص بنا.
