محطة لحام روبوت التعاون (Cobot): نظرة عامة
تجمع محطة اللحام التعاونية بين ذراع روبوت تعاوني ومصدر طاقة لحام على طاولة لحام مدمجة. يمكنك تعليم خط اللحام عبر توجيه الشعلة يدوياً، بحيث يمكن برمجة قطعة جديدة في دقائق. تم تصميمها خصيصاً ورش العمل الصغيرة والمتوسطة التي تلحم أجزاء عديدة ومتنوعة في دفعات صغيرة ولا يمكنها تبرير تكلفة خلية روبوت صناعي مسيجة.
يقوم لحام محترف بإعداد البرنامج؛ وبعد ذلك، يمكن للمشغلين الذين ليس لديهم شهادة لحام تحميل القطع وبدء دورة العمل. يمكن لفني لحام واحد الإشراف على عدة روبوتات تعاونية، وهي الطريقة التي تستخدمها معظم الورش لمواجهة نقص عمال اللحام.

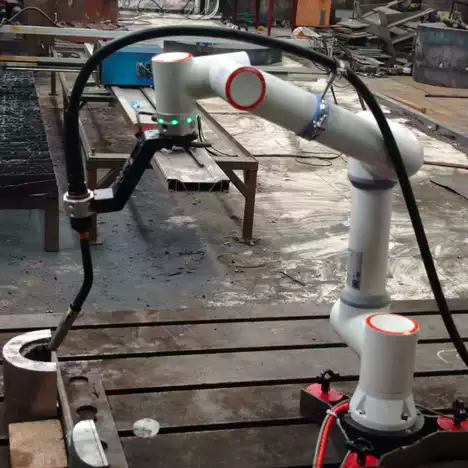

لحام الروبوت التعاوني قيد العمل

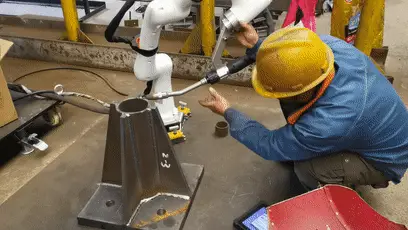

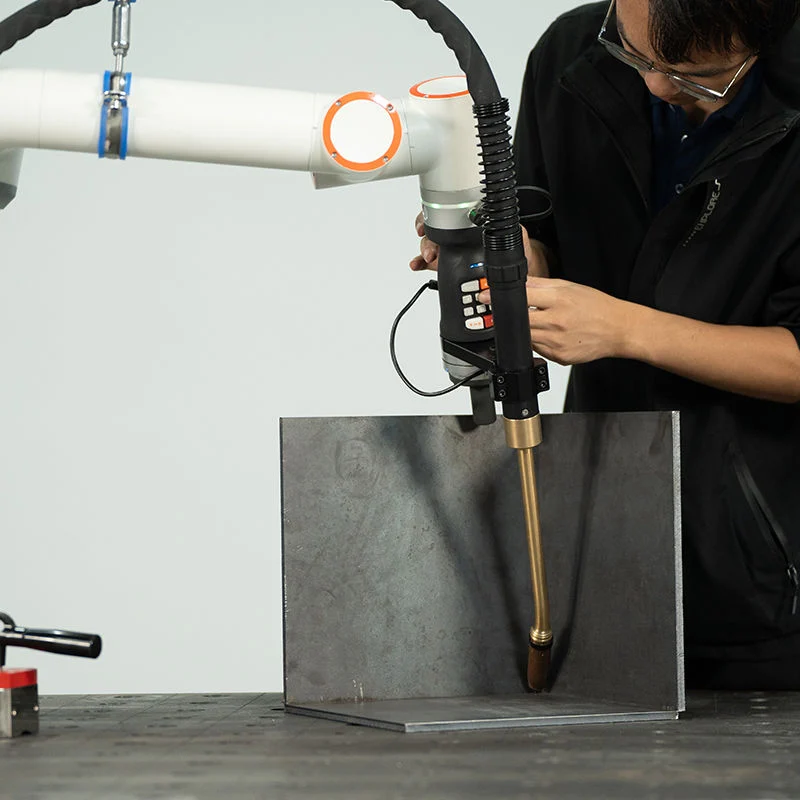

التعليم اليدوي الموجه: اسحب الشعلة على طول خط اللحام، واحفظ النقاط، وابدأ اللحام.
المواصفات الفنية
| نوع الروبوت | ذراع روبوت تعاوني |
|---|---|
| الحمولة | خيارات 5 أو 10 أو 20 كجم |
| نطاق الوصول | 900–1300+ مم |
| عمليات اللحام | لحام MIG / MAG / TIG / اللحام بالليزر |
| المواد | الفولاذ الكربوني، الفولاذ المقاوم للصدأ (ستانلس ستيل)، الألمنيوم |
| سمك المادة | 0.5–20 مم اعتماداً على التكوين |
| البرمجة | التعليم اليدوي الموجه (سحب الشعلة على طول خط اللحام) وتطبيق الجهاز اللوحي (التابلت) |
| الأمان | استشعار القوة والاصطدام يوقف الذراع عند التلامس؛ مصمم وفقاً لمعايير ISO 10218-1 و ISO/TS 15066 |
| المحددات (Positioners) | اختيارية، من 500 كجم إلى 2 طن |
| أقصى حجم لقطعة العمل | حوالي 2 متر |
| مصدر طاقة اللحام | Aotai, Megmeet, Panasonic, Lincoln Electric, Miller أو علامات تجارية أخرى بناءً على الطلب |
| الشهادات | CE، ISO 9001 |
| وقت التوريد | 20–45 يوماً حسب التكوين |
| الضمان | 24 شهراً على الماكينة بالكامل (باستثناء المواد الاستهلاكية) |
كيف يعمل التعليم اليدوي الموجه
- تثبيت القطعة. قم بتثبيت القطعة على طاولة اللحام، أو على محدد وضع (Positioner) للحامات الدائرية.
- توجيه الشعلة. أمسك الشعلة واسحب الذراع إلى نقطة البداية، على طول خط اللحام وحتى النهاية. احفظ كل نقطة باستخدام زر على الذراع أو الجهاز اللوحي.
- اختر إعدادات اللحام. اختر عملية اللحام، سلك الحشو والمعلمات في تطبيق الجهاز اللوحي، أو حمّل برنامجاً محفوظاً مسبقاً.
- اللحام والتكرار. شغل البرنامج. للقطع المتطابقة التالية، يقوم المشغل فقط بتحميل القطعة وبدء الدورة.
متى يكون الروبوت التعاوني مجدياً اقتصادياً؟
- تغييرات الإنتاج المتكررة: يتم تعليم القطع الجديدة في دقائق، لذا فإن أحجام الدفعات الصغيرة التي تتكون من بضع قطع تستحق الأتمتة.
- الورش المدمجة: بعد تقييم المخاطر، يمكن للروبوت التعاوني العمل بدون سياج أمان، بحيث يتناسب مع طاولة لحام يدوية موجودة بالفعل.
- نقص عمال اللحام: يتم نقل لحامات الوصلات المستقيمة والدائرية المتكررة وألواح الستانلس ستيل الرقيقة إلى الروبوت التعاوني؛ بينما يتولى عمال اللحام لديك الوصلات الصعبة.
- العمل في الموقع: مثبت على عربية أو قاعدة AGV، يمكن نقل الروبوت التعاوني إلى موقع العمل لإجراء الإصلاحات.
أفضل قطع العمل الملائمة
يوصى بها بشدة
- الخزائن المعدنية والأرفف الإلكترونية
- معدات المطابخ والمعدات الطبية المصنوعة من الستانلس ستيل
- لحامات الأنابيب والفلنجات الدائرية
مناسبة أيضاً
- القطع الصغيرة للمركبات الخاصة الآليات الزراعية
- كتائف الهياكل الفولاذية وألواح التوصيل
- معدات اللياقة البدنية والأثاث المعدني الخارجي
كيف تقارن بروبوتات اللحام الأخرى
| النظام | القوة | اختره عندما |
|---|---|---|
| روبوت اللحام الكابولي CWR500A | جزء أمامي وخلفي مفتوح لتحميل الرافعات؛ نطاق وصول 3.5 متر | الوحدات اللوحية الطويلة، عوارض H والجسور صندوقية الشكل التي يتم تحميلها بالرافعة |
| روبوت لحام عملاق (Gantry) | يغطي مساحة مستطيلة كاملة، مثل 12 م × 4 م | القطع العريضة جداً مثل أقسام السفن وأطر المقطورات |
| روبوت لحام ب7 محاور مثبت على سكة حديدية | خط روبوت مفرد مدمج مع مسح ثلاثي الأبعاد 3D | أعضاء الهياكل الفولاذية ذات الحجم المماثل |
| روبوت اللحام المتنقل | يتحرك إلى قطعة العمل؛ لا حاجة لسكة حديدية | القطع الكبيرة جداً أو الثقيلة بحيث يصعب نقلها إلى أي محطة |
| محطة لحام روبوتية | يقوم محدد الوضع (Positioner) بتدوير القطعة إلى أفضل زاوية لحام | تكرار القطع حتى عدة أطنان على دفعات |
| محطة لحام روبوت تعاوني (هذه الماكينة) | تعليم يدوي موجه، بدون سياج بعد تقييم المخاطر | قطع صغيرة ومتنوعة وتغييرات إنتاج متكررة |
ما الذي يحدد سعر محطة لحام الروبوت التعاوني
النطاق المنشور من 5,000 إلى 12,000 دولار أمريكي (FOB تشينغداو) يعتمد بشكل رئيسي على هذه الاختيارات:
| عامل التكلفة | الخيارات | كيف يؤثر على السعر |
|---|---|---|
| فئة الحمولة | 5 أو 10 أو 20 كجم | الحمولات الأعلى تحمل شعلات أثقل ونطاق وصول أطول |
| عملية اللحام | MIG/MAG أو TIG أو الليزر | اللحام بالليزر يضيف مصدر الليزر والرأس |
| مصدر طاقة اللحام | Aotai, Megmeet, Panasonic, Lincoln Electric, Miller | العلامات التجارية المستوردة تكلف أكثر؛ العلامات المحلية أسهل في الصيانة في بعض المناطق |
| محدد الوضع (Positioner) | بدون، أو من 500 كجم إلى 2 طن | مطلوب للحامات الدائرية ومتعددة الجوانب |
| التنقل | طاولة ثابتة، عربية أو قاعدة AGV | القاعدة المتنقلة تزيد التكلفة لكنها تخدم عدة مناطق عمل |
| الخدمة | التركيب والتدريب في الموقع | تُسعّر بشكل منفصل، عادة حوالي أسبوع واحد في الموقع |
للحصول على عرض سعر، أرسل صوراً لقطعك النموذجية، والمادة والسمك، والوصلات التي تريد أتمتتها.
التسليم والتركيب والدعم الفني
- التهيئة والرسومات. نقوم بمطابقة حمولة التشغيل والعملية وطاولة العمل أو الموقف (positioner) مع قطعك.
- الإنتاج والاختبار في المصنع. تتراوح فترة التجهيز بين 20 و45 يوماً بحسب التهيئة. يتم تجميع النظام وإجراء لحام تجريبي قبل الشحن.
- تجهيز الموقع. تجهيز مصدر الكهرباء وغاز الحماية ومساحة مستوية للطاولة. يحدد تقييم المخاطر لمنطقة العمل ما إذا كانت هناك حاجة لسياج أو ستارة ضوئية.
- التركيب والتدريب. يستغرق التركيب في الموقع وتدريب المشغلين عادةً حوالي أسبوع واحد ويتم تسعيرها بشكل منفصل. يتعلم المشغلون البرمجة والتشغيل اليومي والصيانة الروتينية.
- دعم ما بعد البيع. ضمان لمدة 24 شهراً على الجهاز بأكمله، باستثناء المواد الاستهلاكية، مع توفير دعم فني عن بُعد لأسئلة البرمجيات وعمليات اللحام.
مشاكل اللحام الشائعة وكيف يتعامل معها الروبوت التعاوني (Cobot)
تنتج معظم مشاكل الجودة في اللحام ذي الدفعات الصغيرة عن اختلاف الأداء اليدوي. إليك المشاكل التي تتغلب عليها محطة الروبوت التعاوني، وتلك التي لا تزال تحتاج إلى اهتمام:
| المشكلة | السبب النموذجي | كيف يتعامل النظام معها |
|---|---|---|
| عدم انتظام اللحام (Bead) والمسافات بين الغرز | تغير سرعة اليد والزاوية من لحام لآخر | يكرر الروبوت التعاوني المسار والسرعة وزاوية الشعلة المخزنة على كل قطعة |
| الاحتراق عبر الصفيحة الرقيقة | حرارة زائدة بالنسبة لسُمك المادة | يتم تخزين معاملات التيار المنخفض وقصر الدارة لكل قطعة؛ ويتوفر لحام TIG أو اللحام بالليزر للستانلس ستيل رقيق جداً |
| المسامية | سوء تغطية الغاز، أو التيارات الهوائية، أو فوهة متسخة | يتم ضبط تدفق الغاز في الإجراء؛ ويبقى تنظيف الفوهة جزءاً من الروتين اليومي |
| التشوه في الستانلس ستيل الرقيق | اللحامات المستمرة الطويلة والحرارة غير المنتظمة | تتم برمجة تسلسل الغرز والتثبيت مرة واحدة وتكرارها بدقة |
| اللحامات المفقودة | إرهاق المشغل في القطع المتكررة | يقوم البرنامج بلحام كل وصلة بالترتيب نفسه في كل مرة |
قبل الشراء: قائمة تحقق لحام الروبوت التعاوني
أجب عن هذه النقاط قبل طلب عرض الأسعار. فهي التي تحدد حمولة التشغيل والعملية وإعداد الطاولة:
- اذكر قطعك النموذجية مع الحجم والوزن؛ حيث يتعامل الروبوت التعاوني مع قطع تصل إلى حوالي 2 متر.
- حدد المواد والأسماك: الصلب الكربوني، أو الستانلس ستيل، أو الألومنيوم، من 0.5 إلى 20 مم حسب التهيئة.
- حدد أنواع الوصلات: الزاوية (filuet)، أو التناكب (butt)، أو التداخل (lap)، أو الدائرية، أو لحامات الغرز.
- قّدّر أحجام الدفعات ومدى تكرار تغير القطع؛ فالروبوتات التعاونية تثبت جدولتها المربحة مع التغييرات المتكررة.
- خطط للتثبيت: طاولة لحام، أو تركيبات بسيطة، أو موقف (positioner) من 500 كجم إلى 2 طن للقطع المستديرة.
- تحقق من مصدر الكهرباء وغاز الحماية والمساحة حول الطاولة.
- قرر من سيقوم بضبط الإجراءات: لحام محترف يضبطها مرة واحدة، ثم يشغل المشغلون دورة العمل.
- قم بإجراء تقييم للمخاطر لتحديد الحاجة إلى الأسوار، والشاشات، واستخراج الأبخرة.
الصيانة اليومية والدورية
| الفترة | المهمة |
|---|---|
| كل وردية عمل | تنظيف الفوهة وإزالة الترشاش؛ فحص رأس التلامس واستبداله عندما تتاكل الفتحة؛ فحص تغذية السلك ومخزون الأسلاك؛ وتأكيد تدفق غاز الحماية |
| أسبوعياً | فحص كابلات الشعلة والخراطيم بحثاً عن التآكل؛ وفحص توصيلات الغاز بحثاً عن تسريبات؛ وتنظيف محطة تنظيف الشعلة أو وحدة منع الترشاش إن وجدت |
| شهرياً | تنظيف بطانة السلك وبكرات الدفع؛ وفحص طاولة اللحام والمشابك بحثاً عن تراكم الترشاش؛ وفحص التوصيل الأرضي |
| سنوياً | فحص الكابلات الممتدة على طول الذراع؛ وصيانة الروبوت وفقاً لما تحدده الشركة المصنعة |
اتبع أدلة الشركات المصنعة للروبوت ومصدر الطاقة لمعرفة شحم مخفض السرعة وفترات استبدال البطارية. قم بعمل نسخة احتياطية لبرامج الروبوت وإجراءات اللحام بعد كل تغيير.
السلامة في منطقة عمل بدون سياج
- يتوقف الذراع عندما يستشعر اصطداماً؛ لكن قوس اللحام، والترشاش، والأبخرة تظل مخاطر يجب التحكم بها.
- استخدم شاشات أو ستائر اللحام لحماية الأشخاص القريبين من ضوء القوس.
- قم بتثبيت نظام استخراج الأبخرة عند الشعلة أو فوق الطاولة.
- اجعل قرار العمل بدون سياج مبنياً على تقييم موثق لمخاطر منطقة عملك.
الروبوت التعاوني، أم اللحام اليدوي، أم الروبوت الصناعي؟
| العامل | اللحام اليدوي | محطة لحام الروبوت التعاوني | خلية الروبوت الصناعي |
|---|---|---|---|
| برمجة قطعة جديدة | لا يوجد | دقائق، عن طريق التوجيه اليدوي | أطول؛ تدريس أو برمجة دون اتصال (offline) |
| الاتساق والثبات | يعتمد على لحام العامل | يكرر المسار المخزن | يكرر المسار المخزن |
| أسوار السلامة | غير مطلوب | غالباً غير مطلوب بعد تقييم المخاطر | مطلوب |
| حجم الدفعة الأفضل | القطع الفردية | الدفعات الصغيرة والمتوسطة | الدفعات الكبيرة المتكررة |
| الاستثمار | الأقل | 5,000–12,000 دولار أمريكي (فوب تشينغداو) | أعلى؛ انظر محطة عمل روبوت اللحام |
المزايا والقيود
المزايا
- برمجة قطعة جديدة في دقائق عن طريق التوجيه اليدوي
- تندمج في الورش الحالية؛ بدون سياج بعد تقييم المخاطر
- يمكن للمشغلين غير الحاصلين على شهادة تشغيلها بمجرد إعدادها بواسطة عامل لحام
- أقل سعر دخول بين روبوتات اللحام لدينا
- تتعامل مع لحام MIG، وMAG، وTIG، واللحام بالليزر
القيود
- غير مصممة للقطع الأكبر بكثير من 2 متر: استخدم رافعة عملاقة (gantry) أو روبوت لحام متنقل
- أبطأ من الروبوت الصناعي في الإنتاج بكميات كبيرة ودورة قصيرة؛ وتناسب محطة عمل روبوت اللحام ذلك بشكل أفضل
- اللحام الثقيل متعدد التمرينات على الألواح السميكة يتم إنجازه بشكل أفضل بواسطة روبوت صناعي
الأسئلة الشائعة حول محطة لحام الروبوت التعاوني
هل يمكن للروبوت التعاوني العمل بدون سياج أمان؟
تم تصميمه وفقاً لمعايير ISO 10218-1 و ISO/TS 15066 ويتوقف عندما يستشعر اصطداماً. ما إذا كان يمكن تشغيله بدون سياج يعتمد على تقييم المخاطر لمنطقة عملك، وخاصة قوس اللحام والأبخرة.
كم تستغرق برمجة قطعة جديدة؟
عادة دقائق معدودة. تقوم بتوجيه الشعلة على طول التماس باليد وحفظ النقاط؛ وتأتي إعدادات اللحام من تطبيق الجهاز اللوحي أو إجراء محفز ومحفوظ.
من يمكنه تشغيله؟
يقوم عامل لحام ماهر بإعداد الإجراءات. بعد ذلك، يمكن للمشغلين الذين ليس لديهم شهادة لحام تحميل القطع وبدء البرامج، ويمكن لعامل لحام واحد الإشراف على عدة روبوتات تعاونية.
ما هي المواد والأسماك التي يمكنه لحامها؟
الصلب الكربوني، والستانلس ستيل، والألومنيوم من 0.5 إلى 20 مم، حسب العملية والتهيئة.
هل يمكنه لحام القطع المستديرة مثل الأنابيب والفلنجات؟
نعم. عند دمجه مع موقف (positioner) من 500 كجم إلى 2 طن، يمكنه لحام التماسات الدائرية على الأنابيب والفلنجات.
ما هي تكلفته؟
تتراوح معظم التهيئة بين 5,000 و 12,000 دولار أمريكي، فوب تشينغداو. وتحدث فئة حمولة التشغيل وعملية اللحام والموقف الفارق في السعر.
هل يمكن للروبوت التعاوني لحام الألومنيوم؟
نعم. يمكن لحام الصلب الكربوني، والستانلس ستيل، والألومنيوم، من 0.5 إلى 20 مم حسب العملية والتهيئة. يتطلب الألومنيوم السلك المطابق، وبكرات الدفع، وغاز الحماية المناسب.
كم عدد الروبوتات التعاونية التي يمكن لعامل لحام واحد الإشراف عليها؟
يمكن لعامل لحام ماهر واحد الإشراف على عدة روبوتات تعاونية، بينما يقوم المشغلون بدون شهادة لحام بتحميل القطع وبدء البرامج.
شاهد جميع روبوتات اللحام لمقارنة الأنظمة ذات الذراع الكابولية (cantilever)، والرافعة العملاقة (gantry)، والمتنقلة، ومحطات العمل، والروبوتات التعاونية جنباً إلى جنب.
أرسل لنا صوراً لقطعك. سنقوم بالتوصية بحمولة التشغيل، والعملية، وإعداد الطاولة، وتقديم عرض سعر فوب تشينغداو.
