ماكينات قطع البلازما CNC

ما هو قطع البلازما CNC؟

يرسل قاطع البلازما قوسًا كهربائيًا عبر فوهة ضيقة مع تدفق من الغاز. يسخن القوس الغاز حتى يصبح بلازما، ساخنة بما يكفي لصهر الفولاذ، ويدفع تيار الغاز المعدن المنصهر خارج القطع. ونظرا لأن القوس يحتاج إلى مسار عودة عبر قطعة العمل، تقطع البلازما أي معدن موصل كهربائيا: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الألومنيوم، النحاس والنحاس الأصفر.

في ماكينة CNC، يتم حمل شعلة القطع بواسطة محاور محركة تتبع برنامج قطع. يبقي متحكم الارتفاع الشعلة على المسافة الصحيحة من اللوحة عن طريق قياس جهد القوس، بحيث يظل القطع ثابتا حتى عندما لا تكون اللوحة مسطحة تماما. تضيف رؤوس الشطف محاور إمالة، وتضيف ماكينات الأنابيب والقطاعات دوران، بحيث يغطي نفس المبدأ الأجزاء المسطحة، وتحضير اللحام، والأنابيب والكمرات.

من يستخدم ماكينات قطع البلازما؟

أي ماكينة قطع بلازما تحتاج؟

تغطي تشكيلة البلازما لدينا كل شيء من قاطع يدوي محمول إلى خطوط قطع القطاعات ذات 8 محاور. ابدأ بما تقطعه، ثم بكمية ما تقطعه:

ألواح، شطف، أنابيب أو قطاعات: أربعة أنواع من قطع البلازما

قطع الألواح المسطحة

تحرك ماكينة المكتب أو القنطرة الشعلة في المحورين X و Y فوق لوحة مسطحة وتقطع الأجزاء من تخطيط متداخل. هذا هو العمود الفقري للتصنيع العام: الأقواس، الفلنجات، لوحات القاعدة وأجزاء الماكينات. يناسب P3015 الورش ذات المساحة المحدودة؛ بينما تتعامل الماكينة القنطرية مع الألواح الأكبر والأثقل.

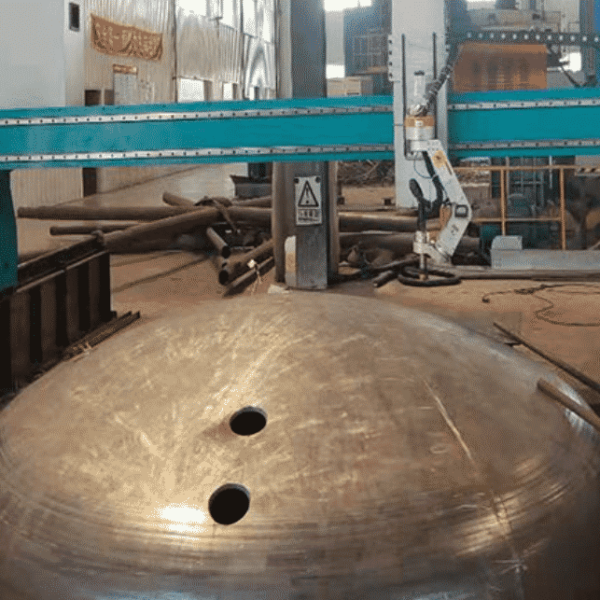

القطع بالشطف

الأجزاء السميكة التي سيتم لحامها تحتاج إلى حواف مشطوفة. يقوم رأس الشطف ذو 5 محاور بإمالة الشعلة أثناء القطع، بحيث تخرج شطوف V و X و Y و K من الماكينة جاهزة للحام. هذا يزيل خطوة التجليخ أو التفريز المنفصلة ويجعل تحضير اللحام متسقا.

قطع الأنابيب

يقوم قاطع بلازما الأنابيب بتدوير الأنبوب وتحريك الشعلة على طوله، بحيث يمكنه قطع السروج، فتحات التقاطع والوصلات المائلة التي تكون بطيئة وغير دقيقة يدويا. وهو شائع في خطوط الأنابيب، أوعية الضغط وعمل الأنابيب الإنشائية.

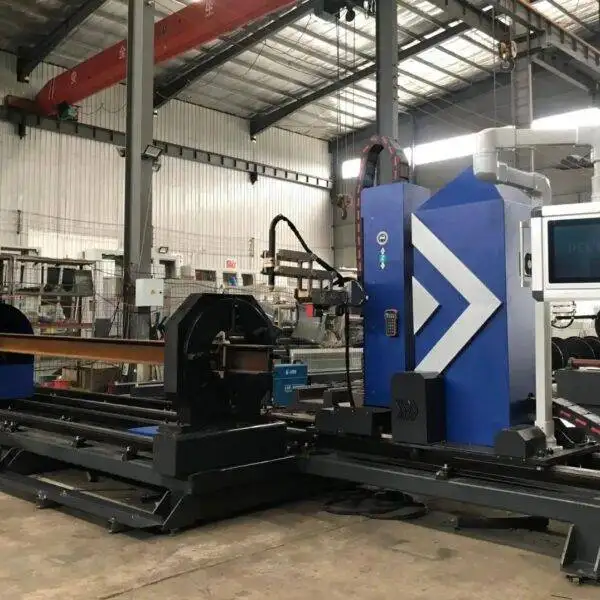

قطع القطاعات

يتعامل قاطع القطاعات ذو 8 محاور مع الأنابيب الدائرية والمربعة، القنوات وكمرات H أو I، حيث يقطع ويشطف كلا من الفلانجة والويب. مع وجود كل من شعلة البلازما وشعلة الوقود الأكسجيني على ماكينة واحدة، فإنه يغطي الجدران الرقيقة والقطاعات الثقيلة من الفولاذ الكربوني حتى 100 مم.

منطقة العمل وحجم الطاولة

اختر منطقة العمل بناءً على الألواح التي تشتريها، وليس الأجزاء التي تقطعها. الألواح الفولاذية الشائعة هي 1.5 م × 3 م، 2 م × 6 م وأكبر؛ الطاولة التي تستوعب لوحة كاملة توفر القطع والمعالجة قبل أن تصل اللوحة إلى الماكينة. تناسب الماكينات المكتبية الورش التي تقطع الصفائح والألواح الأصغر؛ بينما تُبنى الماكينات القنطرية وفقاً لعرض وطول اللوحة التي تحددها، ويمكن تمديد قضبانها لاحقاً. بالنسبة لماكينات الأنابيب والقطاعات، الأرقام المهمة هي القطر أو القطع الأكبر وأطول طول تحتاج إلى تحميله.

ما مدى سمك ما يمكن للبلازما قطعه؟

لكل مصدر بلازما رقمان للسمك، وغالبا ما يقارن المشترون الرقم الخاطئ. رقم الفصل (القطع النهائي) هو أسمك لوحة يمكن للقوس اختراقها، ببطء وبحافة خشنة. رقم القطع عالي الجودة هو ما يمكنك قطعه كل يوم بحافة نظيفة ومربعة. كقاعدة عامة، خطط لماكينتك حول رقم الجودة وتوقع أن يكون حوالي نصف إلى ثلثي رقم الفصل.

تعتمد الحدود الدقيقة على مصدر البلازما الذي تختاره. أرسل لنا أسمك وأكثر لوحة شائعة لديك وسنقوم بتحديد حجم المصدر المناسب لك.

بلازما هوائية أم مصدر بلازما صناعي؟

تستخدم ماكينات الدخول البلازما الهوائية: غاز القطع هو هواء مضغوط عادي، والمستهلكات رخيصة والإعداد بسيط. وهي تناسب الفولاذ الكربوني، الفولاذ المقاوم للصدأ والألومنيوم في السمك الرقيق والمتوسط.

تعمل ماكينات الشطف، الأنابيب والقطاعات عادةً بـ مصدر بلازما صناعي، مثل Hypertherm أو Kjellberg أو LGK، والذي نقوم بتركيبه ليناسب ميزانيتك. يقطع المصدر الأقوى لوحة أسمك بسرعة أعلى ويحافظ على استواء الحافة، وهو أمر مهم عندما تنتقل الأجزاء مباشرة إلى اللحام.

وحدة التحكم CNC، البرمجيات والتداخل (Nesting)

تحدد وحدة التحكم والبرمجيات مدى سرعة انتقال المشغل من الرسم إلى الأجزاء الجاهزة. يتم رسم الأجزاء عادة في CAD واستيرادها كملفات DXF. ثم يقوم برنامج التداخل بترتيب أكبرจำนวน ممكن من الأجزاء على كل لوحة، مما يقلل تكلفة المواد بشكل مباشر. تستخدم ماكينات الأنابيب والقطاعات برامج مخصصة تحول التقاطع أو السرج أو تفريغ الكمر إلى مسار قطع دون برمجة يدوية.

• تحكم في ارتفاع الشعلة: يبقي المسافة ثابتة للحصول على حافة مربعة وعمر طويل للمستهلكات.
• إعدادات الدخول والختراق: تبدأ كل قطعة بعيداً عن الجزء بحيث تبقى علامة الاختراق في الخردة.
• جداول القطع: إعدادات التيار والسرعة والغاز لكل مادة وسمك، مخزنة في وحدة التحكم.
• القطع بخط مشترك والجسور: تقلل من عمليات الاختراق والحركة على الأجزاء المتداخلة.

جودة القطع: المشاكل الشائعة والحلول

تأتي معظم مشاكل الحواف في آلة القطع بالبلازما من السرعة أو التيار أو الارتفاع أو تلف المستهلكات، وليس من هيكل الماكينة. يساعد هذا الجدول المشغلين على إصلاحها بسرعة:

قطع المعادن المختلفة

استخراج الأدخنة: طاولة السحب السفلي أم طاولة المياه؟

ينتج القطع بالبلازما دخاناً وغباراً ناعماً، لذا تحتاج كل ماكينة إلى طريقة لإزالته.

• طاولة السحب السفلي: تسحب المروحة الأدخنة لأسفل عبر الطاولة إلى الفلتر. تحافظ على نظافة الورشة وتترك الأجزاء جافة. تحتوي P3015 على طاولة سحب سفلي مدمجة.
• طاولة المياه: توضع الصفيحة فوق الماء أو داخله، مما يحجز الغبار ويقلل الضوضاء والتشوه الحراري. تخرج الأجزاء رطبة وتحتاج المياه إلى صيانة.
• بالنسبة للآلات القنطرية الكبيرة، يسحب نظام الشفط السفلي المقسم الهواء فقط تحت القسم الذي يتم قطعه، مما يوفر طاقة المراوح.

تكاليف التشغيل

• المستهلكات: تتاكل الإلكترودات والفوهات مع كل عملية تثقيب. وهي أكبر تكلفة تشغيل بعد الطاقة، لذا اطلب أسعار المستهلكات مع سعر الماكينة.
• الغاز: تحتاج بلازما الهواء إلى ضاغط هواء جاف وخالٍ من الزيت؛ قد تستخدم المصادر الصناعية أيضاً الأكسجين أو النيتروجين. يتطلب قطع الأكسجين والوقود غاز الأكسجين ووقود الغاز.
• الطاقة: تحقق من جهد وأطوار مصدر التغذية لديك مقارنة بمصدر البلازما قبل الطلب.
• الصيانة: حافظ على نظافة القضبان والمسننات، وتحقق من التحكم في ارتفاع الشعلة واستبدال المستهلكات التالفة قبل أن تفسد الحافة.

جدول الصيانة

السلامة في منطقة القطع بالبلازما

• ارتدِ حماية للعين بدرجة تظليل صحيحة؛ يصدر القوس ضوءاً فوق بنفسجي مكثفاً.
• قم بتشغيل نظام استخراج الأدخنة أو طاولة المياه كلما قطعت الماكينة؛ تحتوي أدخنة البلازما على جزيئات معدنية دقيقة.
• حافظ على تأريض الماكينة وتوصيل الصفيحة بمشبك العمل.
• احتفظ بالمواد القابلة للاشتعال بعيداً عن الطاولة واجعل طفاية حريق قريبة.
• استخدم واقيات الأذن بالقرب من القطع عالي التيار، خاصة بدون طاولة مياه.

بلازما أم ليزر الأ纤维؟

إذا كانت معظم أجزائك عبارة عن ألواح رقيقة ذات تفاصيل دقيقة، فانظر إلى ماكينات قطع ليزر الألياف لدينا. أما بالنسبة للألواح السميكة والشطف والأنابيب والكمرات، فالبلازما عادة ما تكون الخيار الأكثر اقتصاداً.

ما الذي يحدد سعر ماكينة القطع بالبلازما

التسليم والتركيب والتدريب

يتم تعبئة الماكينات للشحن البحري وشحنها من تشينغداو أو موانئ صينية أخرى بناءً على الطلب، مع عرض الأسعار FOB تشينغداو. تشحن الماكينات المكتبية وهي مجتمعة إلى حد كبير ويمكن تشغيلها بعد وقت قصير من الوصول؛ تحتاج ماكينات القنطرة والشطف والأنابيب والقطاعات إلى محاذاة القضبان والتشغيل التجريبي. تتوفر إرشادات التركيب وتدريب المشغلين، في الموقع عند الطلب أو عن بُعد، وتحمل كل ماكينة ضماناً لمدة 24 شهراً مع دعم فني عن بُعد.

قائمة التحقق للشراء

أرسل إلينا هذه التفاصيل ويمكننا تقديم عرض أسعار للماكينة المناسبة من المرة الأولى:

• المواد التي تقطعها والسمك الأثخن والأكثر شيوعاً لكل منها.
• حجم الصفيحة التي تشتريها، أو أكبر قطر للأنبوب والقطاع والطول.
• ما إذا كانت الأجزاء تحتاج إلى شطف للحام.
• الأجزاء النموذجية: أرسل رسماً أو ملف DXF.
• هدف الإنتاج اليومي وعدد الورديات.
• مصدر الطاقة (الجهد، الأطوار، التردد) والهواء المضغوط المتاح.
• ميناء الوصول، إذا كنت بحاجة إلى مساعدة في الشحن.

الأسئلة الشائعة حول ماكينة القطع بالبلازما

ما هي أرخص طريقة لبدء القطع بالبلازما بنظام CNC؟

ماكينة من نوع المكتب مثل P3015 أو قنطرة صغيرة مع مصدر بلازما هوائي. يبدأ كلاهما من حوالي 2000 دولار أمريكي FOB تشينغداو، اعتماداً على التكوين.

هل يمكن للبلازما قطع الستانلس ستيل والألومنيوم؟

نعم. تقطع البلازما أي معدن موصل كهربائياً، بما في ذلك الصلب الكربوني والستانلس ستيل والألومنيوم والنحاس.

هل أحتاج إلى ماكينة بـ 5 محاور؟

فقط إذا كانت أجزائك تحتاج إلى حواف مشطوفة للِحام. يقطع رأس 5 محاور شطف V وX وY وK في تمريرة واحدة؛ للحواف المستقيم كافٍ استخدام ماكينة قياسية X-Y.

ما هو السمك الذي يمكن لماكينات البلازما لديك قطعه؟

القطع الجودة على الوحدة المحمولة هو 12-25 مم. تقطع ماكينة القطع الجانبي 8 محاور حتى 30 مم بالبلازما وحتى 100 مم بشعلة اللهب. الرقم الدقيق يعتمد على مصدر البلازما.

ما هي مصادر البلازما التي يمكن تركيبها؟

يمكن تركيب مصادر Hypertherm وKjellberg وLGK على ماكينات الشطف والأنابيب والقطاعات، بحيث يتم اختيارها لتتناسب مع سمكك وميزانيتك.

كيف يتم شحن الماكينة؟

يتم تغليف الآلات للشحن البحري ويتم شحنها من تشينغداو أو موانئ صينية أخرى بناءً على الطلب. تُشحن الآلات ذات الطراز المكتبي مجمعة مسبقاً إلى حد كبير.

ما هو الضمان الذي تقدمونه؟

24 شهراً على الجهاز بأكمله، باستثناء المواد الاستهلاكية، مع دعم فني عن بعد.

البلازما أم الليزر: أيهما يجب أن أشتري؟

الليزر للألواح الرقيقة ذات التفاصيل الدقيقة؛ والبلازما للألواح السميكة، والقطع المائل، والأنابيب والقطاعات بinvestissement أقل.

ما هو مصدر الطاقة الذي تحتاجه ماكينة قطع البلازما CNC؟

تعمل وحدات القطع المحمولة على جهد كهربائي 220 فولت أو 380 فولت تيار متردد. عادةً ما تحتاج مصادر البلازما الصناعية إلى مصدر ثلاثي الأطوار؛ أخبرنا بالجهد والتردد لديك وسنقوم بمطابقة المصدر معهما.

هل يمكن لماكينة قطع البلازما قطع الحواف المائلة على الأنابيب؟

نعم. تقوم ماكينة القطع الجانبي ذات 8 محاور بقطع الحواف المائلة للأنابيب والجسور حتى ±60 درجة، وتتعامل ماكينة قطع الأنابيب مع القطع السرجية وثقوب التقاطع.

ما هي المدة التي تدومها المواد الاستهلاكية للبلازما؟

يعتمد ذلك على التيار، وعدد عمليات الثقب، جودة الهواء. الهواء الجاف والنظيف وتقليل عمليات الثقب من خلال القطع المشترك يجعل الأقطاب الكهربائية والفوهات تدوم لفترة أطول بكثير.

ما هي تنسيقات الملفات التي تستخدمها الآلة؟

عادةً ما يتم رسم القطع باستخدام برنامج CAD واستيرادها كملفات DXF؛ بينما يقوم برنامج التعشيش (Nesting) بإنشاء برنامج القطع.
