ماكينة قطع الأنابيب بالليزر LT360

LT360: نظرة عامة

ماكينة LT360 هي آلة قطع الأنابيب بالليزر ذات القطر الكبير في تشكيلتنا: من Ø20 إلى 360 مم، لطول خامات 6 أو 9 متر، بقوة من 1.5 كيلوواط إلى 6 كيلوواط، وسرعة دوران تصل إلى 120 دورة في الدقيقة. تُستخدم للأنابيب الإنشائية، هياكل الآلات والمركبات، وأي أعمال كانت تتطلب سابقاً قطع الأنابيب بالمنشار، أو الثقب، والتفريغ يدوياً.

عرض توضيحي للقطع بـ LT360

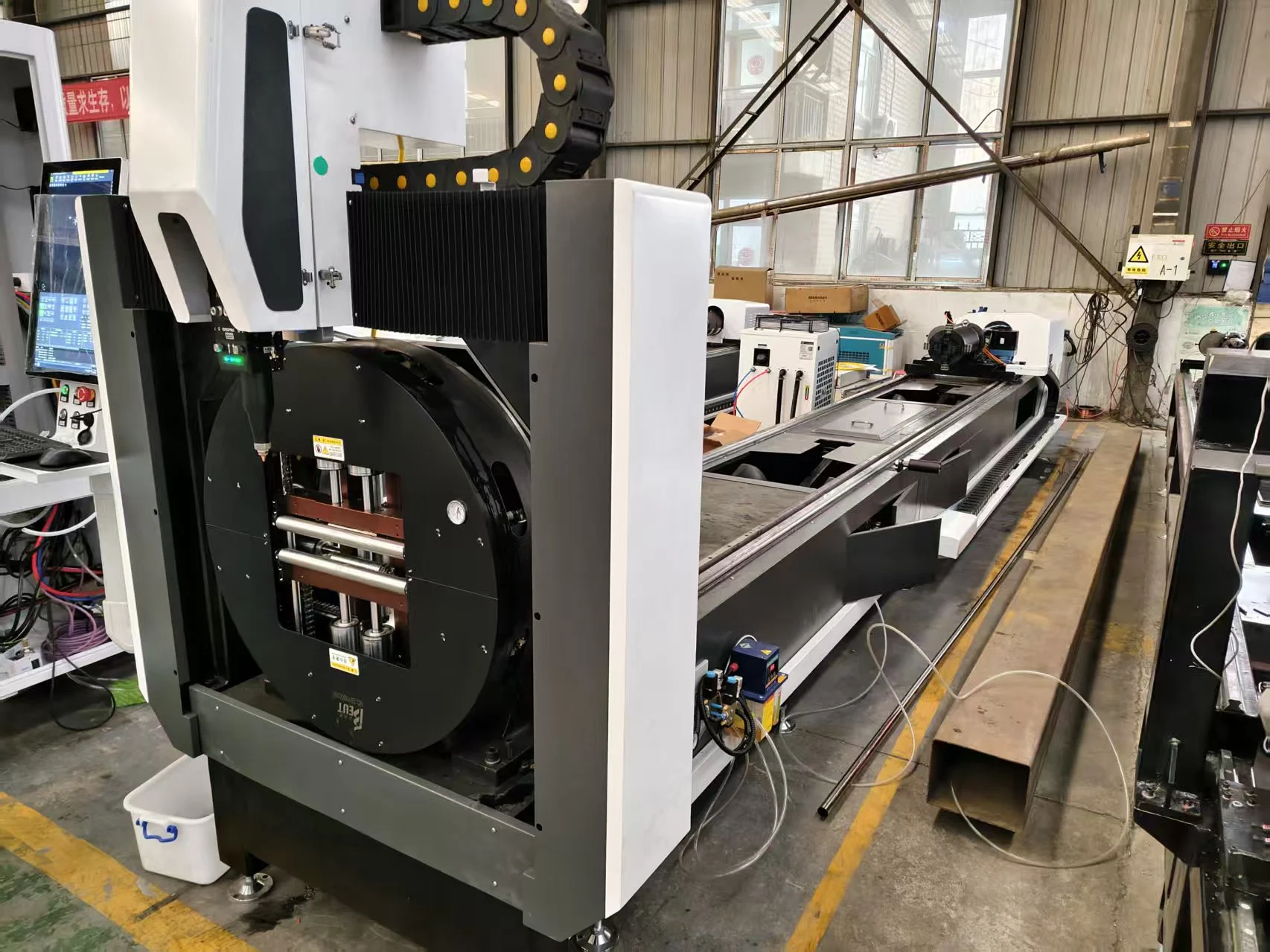

ماكينة LT360 أثناء قطع أنبوب كبير.

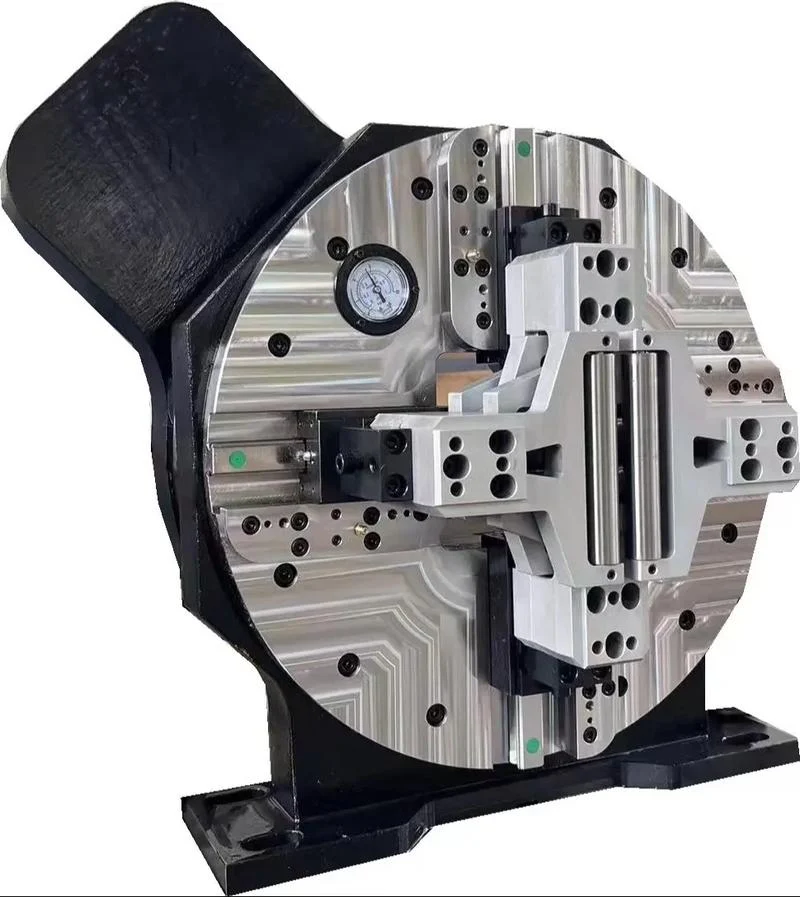

المواصفات التقنية

الأنابيب الطويلة والثقيلة تحتاج إلى دعم

الأنبوب بطول 9 متر وقطر 300 مم ينحني في المنتصف بين التشاكات ويحدث له اهتزاز أثناء الدوران. الدعامات المساعدة الموجودة أسفل الأنبوب ترتفع وتنخفض مع شكله وتحافظ على استقامته، لكي يرى رأس القطع الأنبوب في المكان المتوقع ضمن البرنامج. في الأنابيب الكبيرة، عدد وتصميم هذه الدعامات لا يقل أهمية عن دقة التشاك؛ اسأل عن عددها في الماكينة المعروضة وكيف تتعامل مع الأنابيب المربعة.

الإنشاءات المعدنية: التفاوتات أصبحت أكثر دقة

الصلب الإنشائي كان يحتاج في السابق إلى القليل من الفتحات التي تمر من خلالها المسامير، وكان القطع باللهب كافياً. أما الآن، فأصبح المصنعون يعملون بتفاوتات تصل إلى بضعة مليمترات أو أقل في الوصلات، والأنابيب المقصوصة بالليزر مع الفتحات والتفريغات الدقيقة تجعل الأجزاء تتطابق عند التجميع دون الحاجة لإعادة توسيع الثقوب أو التجليخ. بالنسبة للكمرات بدلاً من الأنابيب، راجع خط ليزر كمرات H طراز HF30120.

التخطيط لإمدادات الطاقة للخط بالكامل

تصنيف مصدر الليزر هو جزء فقط من الحمل الكهربائي. كمثال لليزر أنابيب بقوة 4 كيلوواط: الماكينة نفسها مع السيرفو والملحقات تسحب حوالي 10 كيلوواط، والمبرد (تشيلر) حوالي 6 كيلوواط، وضاغط الهواء حوالي 5.5 كيلوواط عند القطع بالهواء، بالإضافة إلى نظام سحب الدخان. نادراً ما تعمل الماكينات بكامل طاقتها في نفس الوقت، ولكن التوصيلات يجب أن تغطي ذلك. اطلب قائمة الطاقة الكاملة لتكوينك قبل التخطيط للأعمال الكهربائية.

قطع الشطف (البفيل) على الأنابيب

الأنابيب التي تُلحم تقابلياً في الإنشاءات المعدنية، والأنابيب، والآلات عادة ما تحتاج إلى شطف، وغالباً ما يكون بين 30° و45°. هناك طريقتان لقطعه على ماكينة ليزر الأنابيب: رأس شطف مخصص ب عدسات مائلة، والذي يعطي نتائج مستقرة ولكنه أعلى تكلفة في الشراء والصيانة، أو آلية إمالة تحمل رأساً قياسياً، وهي أرخص ولكنها تحتاج إلى تعويض البعد البؤري على الجدران السميكة. في كلتا الحالتين، عبارة "±45°" في ورقة البيانات لا تضمن حصولك على شطف جاهز للحلحمة على جدار سميك. اطلب قطع شطف على أنابيبك الخاصة وتأكد من الزاوية قبل الشراء.

ماكينة LT360 تقطع النهايات المربعة، الثقوب، التفريغات وقص السرج. إذا كانت معظم أنابيبك بحاجة إلى شطف لحام، فأخبرنا بذلك؛ بالنسبة للأنابيب الثقيلة والقطاعات التي تتطلب شطفاً، قطاعة البلازما للقطاعات ذات 8 محاور تقوم بعمل شطف حتى ±60°.

البرمجيات للإنشاءات المعدنية

في أعمال الإنشاءات المعدنية، نموذج التصميم يحتوي بالفعل على كل جزء. ماكينة ليزر الأنابيب التي تستهلك برمجياتها نموذج الابعاد الثلاثية مباشرة توفر وقت إعادة رسم كل قطعة. إذا كان مكتبكم يعمل ببرنامج Tekla أو ما شابه، أرسل بعض ملفات الأجزاء وسنتحقق من الاستيراد قبل أن تطلب.

المشكلات الشائعة وكيفية إصلاحها

ما الذي يحدد السعر

يتم تسعير LT360 بناءً على الطلب.

موقعها في مجموعة ليزر الأنابيب من PCL

بالنسبة للأنابيب التي تزيد عن 360 مم أو الجدران السميكة جداً، فإن قطاعة بلازما الأنابيب تغطي النطاق Ø50–1500 mm.

من الاستفسار إلى الإنتاج

1. قائمة الأنابيب والعيّنات. أرسل أكبر أنابيبك، طول الخامات، المواد ورسومات الوصلات النموذجية.
2. التكوين والتخطيط. نحدد حجم التشاك، طول السرير، المصدر والتحميل، ونرسل رسم تخطيطي يوضح مساحة الورشة وتوصيلات الطاقة والهواء.
3. التصنيع والاختبار. يتم تجمع الماكينة واختبارها قبل الشحن؛ ويتم تأكيد وقت التسليم في عرض السعر.
4. تجهيز الموقع. أرضية مستوية، توصيل الطاقة، الهواء المضغوط للتشاكات وغان المساعدة، ونظام سحب الدخان جاهز قبل الوصول.
5. التركيب والتدريب. يتم تسعير التركيب وتدريب المشغلين مع الماكينة؛ يتعلم المشغلون البرمجة، التعشيق، الفحوصات اليومية وضبط البارامترات.
6. الدعم. ضمان لمدة 24 شهراً على الماكينة بالكامل، باستثناء المستهلكات.

قبل أن تطلب

• أكبر قطر، جدار ووزن للأنبوب.
• طول الخامة المسلمة من المورد: 6 م أو 9 م.
• التفاوتات في رسومات الوصلات الخاصة بك.
• توصيلات الطاقة المتاحة، بما في ذلك المبرد، الضاغط ونظام السحب.
• مساحة لتحميل وتفريغ الأجزاء الطويلة.

الصيانة

السلامة حول ليزر الأنابيب

هناك خطران رئيسيان خاصان بقطع الأنابيب. يدور الأنبوب، وغالباً ما يبرز منه عدة أمتار خارج الكابينة، لذا يجب إبقاء المنطقة المحيطة بسرير الماكينة خالية أثناء دوران ظرف التثبيت (الكلاب). كما أن شعاع الليزر يخرج من الجانب الآخر للأنبوب عند قطع الجدار، لذا يجب أن تبقى منطقة القطع مغلقة ومحمية بالكامل. احرص على التأكد من عمل مفاتيح الأمان على الأبواب وستائر الضوء بشكل سليم، وارتدِ نظارات حماية الليزر المخصصة للطول الموجي المستخدم عندما تكون منطقة القطع مكشوفة، وقم بتوصيل نظام شفط الأبخرة قبل قطع الأنابيب المطلية أو المرفوعة (المجلفنة).

المميزات والقيود

الأسئلة الشائعة حول LT360

ما هو أكبر أقطار الأنابيب التي يمكن لـ LT360 قطعها؟

Ø360 مم، بأطوال 6 متر أو 9 متر.

ما هي الخامات التي يمكنها قطعها؟

الفولاذ الكربوني، الفولاذ المقاوم للصدأ (الستانلس ستيل)، الألمنيوم، والنحاس الأصفر.

ما هي قدرة الطاقة التي تحتاجها الماكينة بالكامل؟

أكثر من قدرة مصدر الليزر وحدها: تشمل الماكينة، المبرد، الضاغط، ونظام الشفط معاً. نحن نرسل قائمة القدرة الكهربائية الخاصة بتكوينك.

لماذا تعتبر الدعامات اللاحقة مهمة؟

فهي تدعم الأنابيب الطويلة والثقيلة في خط مستقيم أثناء الدوران لضمان نزول الثقوب والفتحات في مكانها الصحيح بدقة.

هل يمكنها قطع القطاعات غير المنتظمة؟

أرسل رسم القطع وسنقوم بالتأكيد.

هل يمكنكم قطع عينات؟

نعم. أرسل الرسم، مقاس الأنبوب، وخامة التصنيع.

هل تستطيع LT360 قطع شطف لحام (Bevel)؟

التكوين المذكور يقطع الأطراف المربعة، الثقوب، والتفصولات وقص السرخس. أخبرنا إذا كنت بحاجة إلى شطف؛ للقطاعات المشطوفة الثقيلة، قارن مع قاطع بلازما للقطاعات ذو 8 محاور.

هل يمكنها استيراد نماذج التفاصيل الخاصة بنا؟

أرسل بعض ملفات العناصر من برنامجك وسنتحقق من الاستيراد قبل أن تقم بالطلب.

قارن بين جميع ماكينات ليزر قطع الأنابيب جنباً إلى جنب في دليل الاختيار الخاص بنا.
