ماكينة قطع الأنابيب بالبلازما: نظرة عامة
تتعامل ماكينة قطع الأنابيب بالبلازما من PCL مع الأنابيب الدائرية بقطر من Ø50 إلى 1500 مم (وحتى 2000 مم حسب الطلب) بسماكات جدران من 1 إلى 30 مم. تضمن الحركة متعددة المحاور تنفيذ قطوع السادل وفتحات التقاطع، بينما يحافظ نظام التحكم التلقائي في الارتفاع على مسافة الشعلة بدقة على أسطح الأنابيب غير المنتظمة.

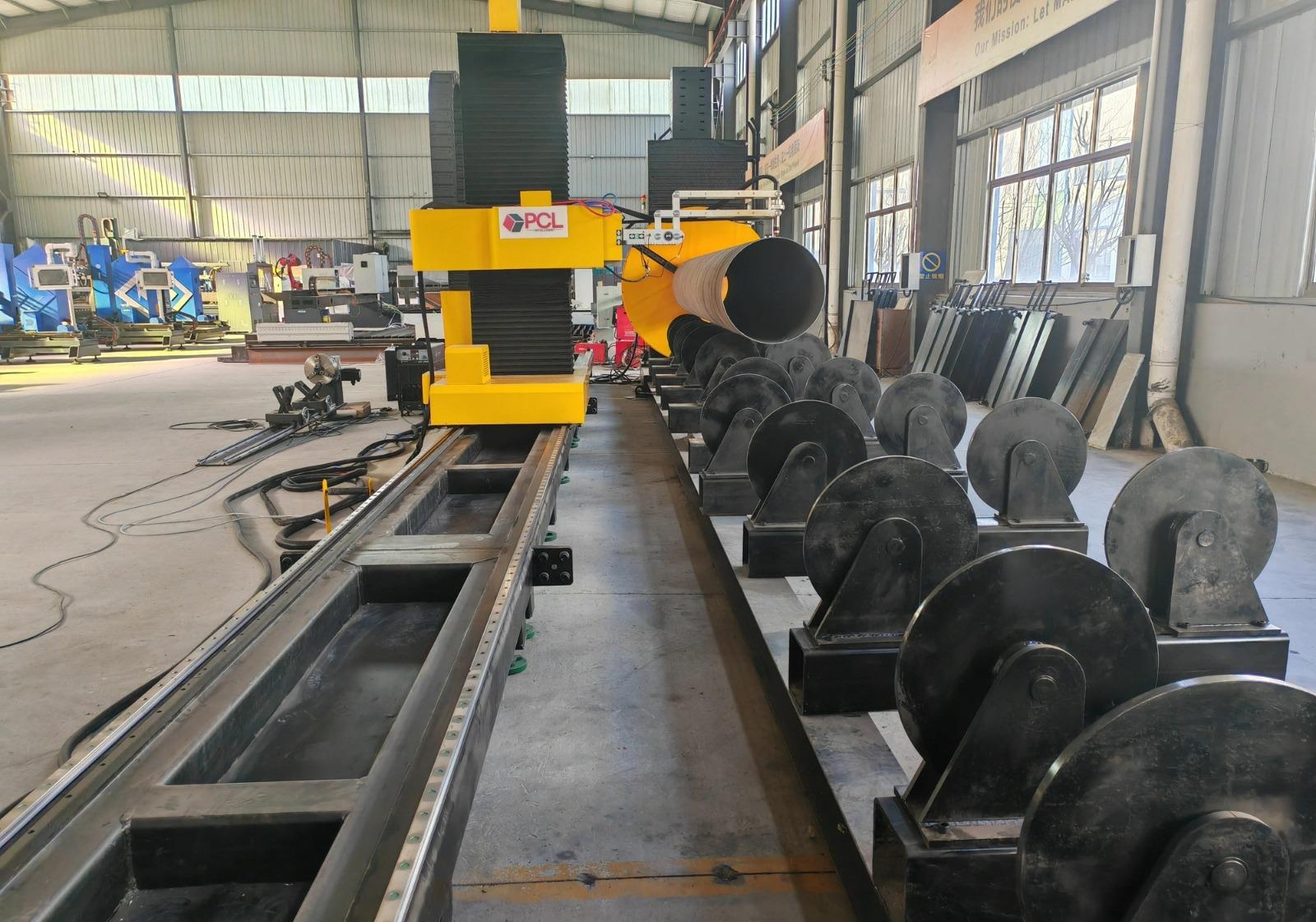

قطع الأنابيب في موقع العميل
ماكينة قطع الأنابيب بالبلازما أثناء معالجة الأنابيب الصناعية الثقيلة في موقع العميل.
المواصفات التقنية
| قطر الأنبوب | Ø50–1500 مم (حتى 2000 مم حسب الطلب) |
|---|---|
| سماكة الجدار | 1–30 مم، اعتماداً على مصدر البلازما |
| طول الأنبوب | 6 م / 12 م قياسي، قابل للتمديد |
| التحكم | تحكم رقمي CNC متعدد المحاور واجهة مرئية ثلاثية الأبعاد |
| التحكم في الارتفاع | تحكم تلقائي في ارتفاع الشعلة |
| المواد | صلب كربوني، ستانلس ستيل، ألومنيوم |
| الشهادات | CE، ISO 9001 |
| الضمان | 24 شهراً على الماكينة بالكامل (باستثناء المواد الاستهلاكية) |
القطوع النمطية
- نهايات الأنابيب المربعة والمشطوفة.
- قطوع السادل (فم السمكة) لوصلات التفرع.
- فتحات التقاطع لأنابيب التفرع.
- قطوع الشرائح للانحناءات المشطوفة.
بلازما الأنابيب أم ليزر الأنابيب
يعتبر ليزر الأنابيب أكثر دقة على الجدران الرقيقة والمتوسطة حتى قطر Ø360 مم. بينما تغطي ماكينة قطع الأنابيب بالبلازما أقطاراً أكبر بكثير وجدراناً سميكة بتكلفة استثمارية أقل، مما يناسب شبكات الأنابيب، أوعية الضغط، وأعمال الأنابيب الإنشائية. عادة ما تُحدد جودة حافة القطع وفقاً لمعيار ISO 9013 (فئات التعامد والخشونة). إذا كانت رسوماتك تتطلب فئة معينة، فأخبرنا بذلك وسنقوم بفحصها على عينات القطع.
موقعها ضمن مجموعة ماكينات البلازما من PCL
| الماكينة | مصممة لـ | السعر (FOB تشينغداو) |
|---|---|---|
| ماكينة قطع بلازما محمولة | القطع اليدوي أو الموجه، 12–25 مم | 1,200 دولار أمريكي |
| بلازما مكتبية P3015 | الألواح والصفائح على طاولة مدمجة مدمجة | 2,000–15,000 دولار أمريكي |
| بلازما عملاقة (جانفري) | الألواح الكبيرة؛ بلازما واحتراق اختياري باللهاء | 2,000–15,000 دولار أمريكي |
| بلازما شطت خماسية المحاور | شطوف تجهيز لحام V و X و Y و K | 35,000–60,000 دولار أمريكي |
| بلازما الأنابيب (هذه الماكينة) | أنابيب دائرية Ø50–1500 مم، قطوع السادل | حسب الطلب |
| بلازما تشكيل ثمانية المحاور | الأنابيب، القنوات، عوارض H و I مع الشطوف | 45,000–80,000 دولار أمريكي |
الأسئلة الشائعة حول بلازما الأنابيب
ما هي أحجام الأنابيب التي يمكنها قطعها؟
أنابيب دائرية من Ø50 إلى 1500 مم، وحتى 2000 مم كتصميم مخصص.
ما مدى سمك الجدران؟
1–30 مم، اعتماداً على مصدر البلازما.
هل يمكنها قطع وصلات السادل؟
نعم. تقطع الحركة متعددة المحاور أشكال السادل وفتحات التقاطع.
ما هي أطوال الأنابيب التي يمكن التعامل معها؟
6 م أو 12 م بشكل قياسي؛ طاولات أطول عند الطلب.
قارن بين جميع ماكينات قطع البلازما جنباً إلى جنب في دليل الاختيار الخاص بنا.
أرسل نطاق أنابيبك وأنواع الوصلات. سنقوم بتكوين الماكينة وإرسال عرض السعر.
