Máy cắt plasma CNC

Cắt Plasma CNC Là Gì?

Máy cắt plasma phóng hồ quang điện qua một béc phun hẹp kết hợp với luồng khí. Hồ quang làm nóng khí đến trạng thái plasma, đủ nhiệt để nung chảy thép, và luồng khí thổi kim loại lỏng khỏi đường cắt. Vì hồ quang cần đường dẫn hồi tiếp qua phôi, plasma có thể cắt mọi kim loại dẫn điện: thép carbon, thép không gỉ (inox), nhôm, đồng đỏ và đồng thau.

Trên máy CNC, mỏ cắt được điều khiển bởi các trục động cơ chạy theo chương trình cắt. Bộ điều khiển chiều cao duy trì khoảng cách chuẩn giữa mỏ cắt và phôi bằng cách đo điện áp hồ quang, giúp đường cắt luôn đồng đều ngay cả khi tấm kim loại không hoàn toàn phẳng. Đầu vát mép bổ sung các trục nghiêng, trong khi máy cắt ống và định hình tích hợp cơ cấu xoay, giúp áp dụng nguyên lý tương tự cho chi tiết phẳng, vát mép hàn, ống và dầm.

Ai Sử Dụng Máy Cắt Plasma?

Bạn Cần Loại Máy Cắt Plasma Nào?

Dòng sản phẩm plasma của chúng tôi đáp ứng mọi nhu cầu từ máy cắt cầm tay di động đến dây chuyền cắt định hình 8 trục. Hãy bắt đầu bằng vật liệu bạn cắt và sản lượng thực tế:

Tấm, Vát Mép, Ống hoặc Định Hình: Bốn Hình Thức Cắt Plasma

Cắt tấm phẳng

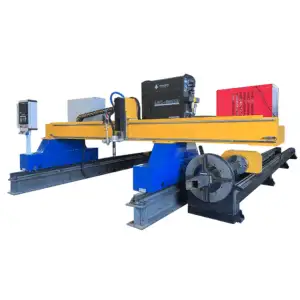

Máy cắt dạng bàn hoặc cổng trục di chuyển mỏ cắt theo trục X và Y trên tấm phôi phẳng để cắt các chi tiết theo sơ đồ sắp xếp (nesting). Đây là dòng máy chủ lực cho gia công chế tạo chung: bản mã, mặt bích, tấm đế và chi tiết máy. Dòng P3015 phù hợp với xưởng diện tích hạn chế; máy cổng trục xử lý các tấm phôi lớn và nặng hơn.

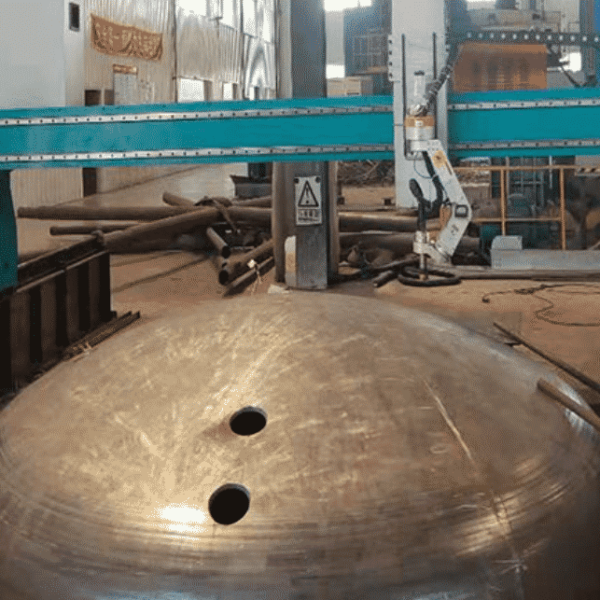

Cắt vát mép

Các chi tiết dày cần hàn liên kết yêu cầu mép cắt được vát cạnh. Đầu vát mép 5 trục nghiêng mỏ cắt trong quá trình gia công, tạo ra các mép vát V, X, Y và K sẵn sàng cho công đoạn hàn. Điều này loại bỏ công đoạn mài hoặc phay riêng biệt, giúp đồng nhất chất lượng chuẩn bị hàn.

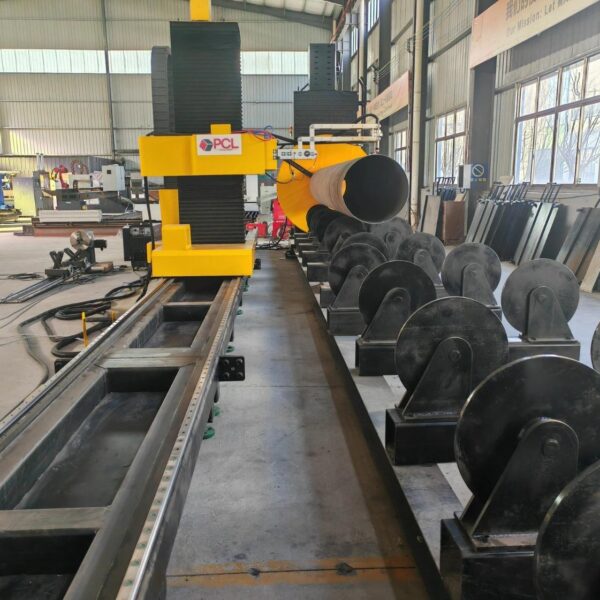

Cắt ống

Máy cắt plasma ống xoay ống kết hợp dịch chuyển mỏ cắt dọc theo thân ống, giúp cắt các mối nối yên ngựa, lỗ giao nhau và cắt góc chéo vốn rất chậm và kém chính xác khi làm thủ công. Thiết bị này phổ biến trong ngành đường ống, bình chịu áp lực và kết cấu ống.

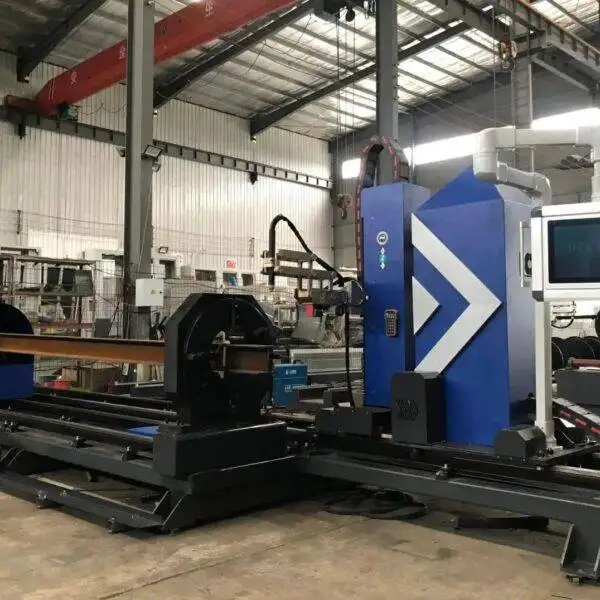

Cắt định hình

Máy cắt định hình 8 trục xử lý ống tròn, ống vuông, thép hình chữ U, H hoặc I, vừa cắt vừa vát mép cả phần bản cánh và bản bụng. Với cả mỏ cắt plasma và mỏ cắt gas-oxy trên cùng một máy, thiết bị đáp ứng từ thành mỏng đến các kết cấu thép carbon dày tới 100 mm.

Vùng Làm Việc và Kích Thước Bàn Cắt

Hãy chọn vùng làm việc dựa trên kích thước tấm phôi bạn mua, thay vì kích thước chi tiết cắt. Kích thước thép tấm thông dụng là 1,5 m × 3 m, 2 m × 6 m hoặc lớn hơn; bàn cắt vừa vặn khổ tấm tiêu chuẩn giúp tiết kiệm thời gian cắt và cẩu chuyển trước khi đưa vào máy. Máy dạng bàn phù hợp với xưởng cắt tôn mỏng và tấm nhỏ; máy cổng trục được chế tạo theo chiều rộng và dài bạn yêu cầu, ngoài ra hệ thống ray có thể kéo dài trong tương lai. Đối với máy cắt ống và định hình, thông số quan trọng là đường kính hoặc kích thước tiết diện lớn nhất cùng chiều dài tối đa cần gia công.

Khả Năng Cắt Dày Của Plasma Tới Đâu?

Mỗi nguồn plasma đều có hai thông số độ dày, và người mua thường nhầm lẫn giữa chúng. Độ dày cắt phá (severance) là giới hạn tối đa hồ quang có thể xuyên qua, với tốc độ chậm và mép cắt thô. Độ dày cắt chất lượng là khả năng cắt hàng ngày với đường cắt sạch, vuông góc. Theo kinh nghiệm thực tế, hãy chọn máy dựa trên thông số cắt chất lượng, thường bằng khoảng một nửa đến hai phần ba độ dày cắt phá.

Giới hạn chính xác phụ thuộc vào nguồn plasma bạn chọn. Hãy gửi cho chúng tôi thông tin về độ dày tấm mỏng nhất và phổ biến nhất của bạn, chúng tôi sẽ tư vấn công suất nguồn phù hợp.

Plasma Khí Nén Hay Nguồn Plasma Công Nghiệp?

Các dòng máy cơ bản sử dụng plasma khí nén: khí cắt là khí nén thông thường, vật tư tiêu hao giá rẻ và dễ thiết lập. Giải pháp này phù hợp cho thép carbon, inox và nhôm với dộ dày mỏng và trung bình.

Các dòng máy vát mép, cắt ống và định hình thường chạy nguồn plasma công nghiệp, chẳng hạn như Hypertherm, Kjellberg hoặc LGK, được tích hợp theo ngân sách của bạn. Nguồn plasma mạnh hơn giúp cắt tấm dày với tốc độ cao hơn và giữ mép cắt vuông vắn hơn, yếu tố quan trọng khi chi tiết được đưa thẳng sang công đoạn hàn.

Bộ Điều Khiển CNC, Phần Mềm và Tối Ưu Sơ Đồ Cắt (Nesting)

Bộ điều khiển và phần mềm quyết định thời gian từ bản vẽ đến thành phẩm của thợ vận hành. Các chi tiết thường được vẽ trên CAD và nhập dưới dạng file DXF. Phần mềm nesting sau đó sẽ sắp xếp tối đa số lượng chi tiết lên mỗi tấm phôi, giúp tiết kiệm trực tiếp chi phí vật liệu. Máy cắt ống và định hình sử dụng phần mềm chuyên dụng để chuyển đổi các điểm giao nhau, mối nối yên ngựa hoặc điểm khoét dầm thành đường chạy dao mà không cần lập trình thủ công.

• Điều khiển chiều cao mỏ cắt (THC): duy trì khoảng cách ổn định giúp mép cắt vuông góc và kéo dài tuổi thọ vật tư tiêu hao.
• Đường vào phôi và chế độ mồi (Lead-ins & pierce): khởi động điểm cắt nằm ngoài chi tiết để vết mồi nằm lại phần phế liệu.
• Bảng thông số cắt: cài đặt dòng điện, tốc độ và khí cắt cho từng loại vật liệu, độ dày được lưu sẵn trong bộ điều khiển.
• Cắt chung đường biên và tạo cầu nối: giảm số lần mồi hồ quang và quãng đường chạy dao cho các chi tiết sắp xếp chung.

Chất Lượng Cắt: Các Vấn Đề Thường Gặp và Cách Khắc Phục

Hầu hết các vấn đề về đường cắt trên máy cắt plasma đều xuất phát từ tốc độ, dòng điện, chiều cao hoặc phụ cắt đã mòn, chứ không phải do khung máy. Bảng này giúp thợ vận hành khắc phục nhanh chóng:

Cắt các kim loại khác nhau

Hệ thống hút bụi khói: Bàn hút âm (Downdraft) hay Bàn nước?

Cắt plasma sinh ra khói và bụi mịn, vì vậy mọi máy đều cần phương pháp để xử lý chúng.

• Bàn hút âm (Downdraft): quạt hút khói đi xuống qua bàn vào hệ thống lọc. Giúp giữ cho xưởng sạch sẽ và giữ cho phôi khô ráo. Model P3015 có tích hợp bàn hút âm sẵn.
• Bàn nước: phôi nằm ngay trên hoặc ngâm trong nước, giúp giữ bụi và giảm tiếng ồn cũng như biến dạng nhiệt. Phôi sau khi cắt sẽ bị ướt và nước cần được bảo trì định kỳ.
• Đối với máy khổ lớn dạng giàn (gantry), hệ thống hút cục bộ theo khu vực chỉ hút khí ngay dưới đoạn đang cắt, giúp tiết kiệm công suất quạt.

Chi phí vận hành

• Phụ tùng tiêu hao: điện cực và béc cắt bị mòn theo mỗi lần đục lỗ. Đây là chi phí vận hành lớn nhất sau tiền điện, vì vậy hãy hỏi giá phụ tùng cùng với giá máy.
• Khí cắt: plasma khí nén cần một máy nén khí khô, không lẫn dầu; các nguồn công nghiệp cũng có thể dùng oxy hoặc nitơ. Cắt oxy-fuel cần oxy và khí nhiên liệu.
• Nguồn điện: kiểm tra điện áp và số pha nguồn cấp của bạn với nguồn plasma trước khi đặt hàng.
• Bảo trì: giữ cho thanh ray và thanh răng sạch sẽ, kiểm tra bộ điều khiển chiều cao mỏ cắt và thay các phụ tùng mòn trước khi chúng làm hỏng đường cắt.

Lịch bảo trì

An toàn trong khu vực cắt plasma

• Mang kính bảo mắt có độ tối phù hợp; hồ quang phát ra tia cực tím rất mạnh.
• Chạy hệ thống hút khói hoặc bàn nước bất cứ khi nào máy cắt; khói plasma chứa các hạt kim loại mịn.
• Giữ máy nối đất và phôi được kẹp chặt bằng kẹp mát.
• Để các vật liệu dễ cháy cách xa bàn cắt và luôn có sẵn bình chữa cháy gần đó.
• Sử dụng thiết bị bảo vệ thính giác khi cắt dòng điện cao, đặc biệt là khi không dùng bàn nước.

Plasma hay Laser Fiber?

Nếu phần lớn phôi của bạn là tấm mỏng đòi hỏi chi tiết tinh xảo, hãy tham khảo các dòng máy cắt laser fiber của chúng tôi. Đối với thép tấm dày, cắt vát, ống và dầm thép, plasma thường là lựa chọn kinh tế hơn.

Yếu tố quyết định giá của một máy cắt plasma

Vận chuyển, Lắp đặt và Đào tạo

Máy được đóng gói tiêu chuẩn xuất khẩu đường biển và vận chuyển từ Thanh Đảo (Qingdao) hoặc các cảng Trung Quốc khác theo yêu cầu, với giá báo FOB Thanh Đảo. Các dòng máy để bàn được lắp ráp sẵn phần lớn và có thể hoạt động ngay sau khi đến nơi; các dòng máy giàn gantry, cắt vát, cắt ống và định hình cần căn chỉnh ray và chạy thử. Dịch vụ hướng dẫn lắp đặt và đào tạo vận hành luôn sẵn sàng, hỗ trợ trực tiếp tại xưởng hoặc từ xa, và mỗi máy đều được bảo hành 24 tháng kèm hỗ trợ kỹ thuật từ xa.

Danh sách kiểm tra trước khi mua

Hãy gửi cho chúng tôi các thông tin này để chúng tôi có thể báo giá chính xác ngay từ lần đầu tiên:

• Vật liệu bạn cắt cùng với độ dày mỏng nhất và phổ biến nhất của từng loại.
• Kích thước tấm bạn mua, hoặc đường kính ống lớn nhất, tiết diện và chiều dài.
• Phôi có cần vát mép để hàn hay không.
• Các mẫu phôi tiêu biểu: gửi bản vẽ hoặc tệp DXF.
• Mục tiêu sản lượng hàng ngày và số ca làm việc.
• Nguồn điện (điện áp, số pha, tần số) và khí nén sẵn có.
• Cảng đến, nếu bạn cần hỗ trợ về cước vận chuyển.

Câu hỏi thường gặp về máy cắt plasma

Cách bắt đầu cắt plasma CNC tiết kiệm nhất là gì?

Một dòng máy để bàn như P3015 hoặc một máy giàn khổ nhỏ dùng nguồn plasma khí nén. Cả hai đều có giá khởi điểm từ khoảng 2.000 USD FOB Thanh Đảo, tùy thuộc vào cấu hình.

Plasma có cắt được thép không gỉ và nhôm không?

Có. Plasma cắt được bất kỳ kim loại dẫn điện nào, bao gồm thép carbon, thép không gỉ, nhôm và đồng.

Tôi có cần máy 5 trục không?

Chỉ khi phôi của bạn cần các cạnh vát mép để hàn. Đầu cắt 5 trục có thể cắt các đường vát V, X, Y và K trong một lần chạy; đối với cạnh thẳng, máy X-Y tiêu chuẩn là đủ.

Máy plasma của bạn có thể cắt dày bao nhiêu?

Khả năng cắt chất lượng trên dòng máy di động là 12–25 mm. Máy cắt định hình 8 trục cắt được tới 30 mm bằng plasma và tới 100 mm bằng mỏ cắt ngọn lửa (flame torch). Con số chính xác phụ thuộc vào nguồn plasma.

Bạn có thể lắp những nguồn plasma nào?

Các nguồn Hypertherm, Kjellberg và LGK có thể được lắp cho dòng máy cắt vát, cắt ống và định hình, tùy chọn sao cho phù hợp với độ dày và ngân sách của bạn.

Máy được vận chuyển như thế nào?

Máy được đóng gói vận chuyển đường biển và xuất cảng từ Thanh Đảo (Qingdao) hoặc các cảng khác của Trung Quốc theo yêu cầu. Các dòng máy bàn cắt được lắp ráp sẵn phần lớn.

Chính sách bảo hành của các bạn thế nào?

Bảo hành 24 tháng cho toàn bộ máy, không bao gồm vật tư tiêu hao, kèm theo hỗ trợ kỹ thuật từ xa.

Nên chọn máy cắt plasma hay máy cắt laser?

Laser phù hợp cho tấm mỏng yêu cầu chi tiết tinh xảo; plasma phù hợp cho tấm dày, cắt vát mép, ống và dầm thép với mức đầu tư thấp hơn.

Máy cắt plasma CNC cần nguồn điện như thế nào?

Các dòng máy di động chạy điện AC 220 V hoặc 380 V. Nguồn plasma công nghiệp thường yêu cầu điện áp 3 pha; hãy cho chúng tôi biết điện áp và tần số của bạn để chúng tôi cấu hình nguồn phù hợp.

Máy cắt plasma có cắt vát mép trên ống được không?

Có. Dòng máy cắt profile 8 trục có thể cắt vát ống tròn, ống hộp và dầm lên đến ±60°, trong khi máy cắt ống chuyên dụng xử lý tốt các mối nối chữ T và lỗ giao nhau.

Vật tư tiêu hao plasma dùng được trong bao lâu?

Tuổi thọ phụ thuộc vào dòng cắt, số lần đục lỗ và chất lượng khí nén. Khí nén khô, sạch và ít số lần đục lỗ nhờ kỹ thuật cắt chung đường biên sẽ giúp điện cực và béc cắt bền hơn đáng kể.

Máy sử dụng định dạng file nào?

Các chi tiết thường được vẽ trên CAD và xuất sang file DXF; phần mềm xếp phôi (nesting) sẽ tạo chương trình cắt.
