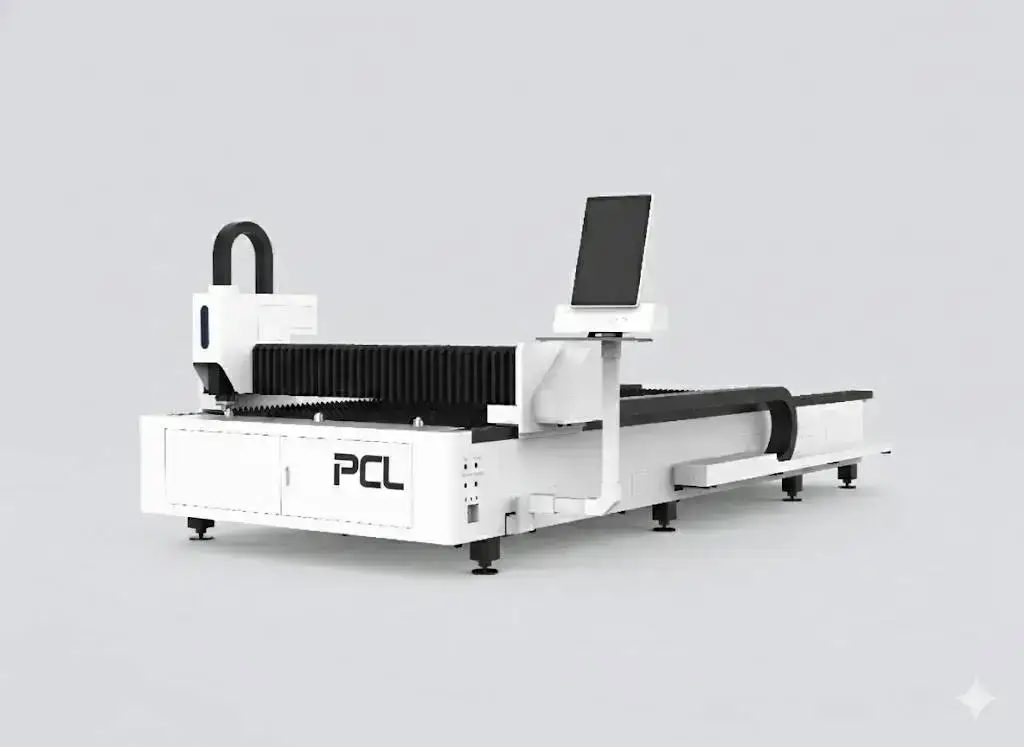

LFH6020: Tổng quan
LFH6020 là dòng máy cắt laser khổ lớn 6000 × 2000 mm của chúng tôi, trang bị nguồn laser từ 1 kW đến 12 kW, động cơ servo Yaskawa hoặc Fuji, đầu cắt tự động lấy nét Raytools, hệ điều khiển CypCut/FSCUT và máy làm lạnh nước kép. Máy được thiết kế chuyên dụng để cắt tôn dài liên tục cả ngày.
Thông số kỹ thuật
| Khu vực làm việc | 6000 × 2000 mm |
|---|---|
| Nguồn laser | 1–12 kW; IPG, Raycus hoặc Max |
| Độ chính xác định vị | ±0.03 mm/m |
| Tốc độ di chuyển tối đa | 120 m/min |
| Hệ truyền động | Động cơ servo Yaskawa hoặc Fuji |
| Hệ thống CNC | CypCut / FSCUT |
| Đầu cắt | Tự động lấy nét Raytools |
| Hệ thống làm mát | Máy làm lạnh nước nhiệt độ kép |
| Khung máy | Đã xử lý nhiệt, khử ứng suất |
| Chứng nhận | CE, ISO 9001 |
| Bảo hành | 24 tháng cho toàn bộ máy (trừ vật tư tiêu hao) |
Khả năng cắt của các mức công suất
Độ dày tối đa điển hình từ 1 kW đến 60 kW; cột cuối cùng biểu thị mức công suất mà máy này có thể đáp ứng. Hãy xem các số liệu này là giới hạn kỹ thuật, không phải khoảng làm việc hàng ngày.
| Công suất laser | Thép carbon (O₂) | Inox (N₂) | Nhôm (N₂) | Đồng thau (N₂) | Model này |
|---|---|---|---|---|---|
| 1 kW | 10 mm | 5 mm | 3 mm | 3 mm | ✓ |
| 1.5 kW | 16 mm | 6 mm | 4 mm | 3 mm | ✓ |
| 2 kW | 20 mm | 8 mm | 6 mm | 5 mm | ✓ |
| 3 kW | 22 mm | 10 mm | 8 mm | 6 mm | ✓ |
| 4 kW | 25 mm | 12 mm | 10 mm | 8 mm | ✓ |
| 6 kW | 25 mm | 20 mm | 16 mm | 12 mm | ✓ |
| 8 kW | 40 mm | 30 mm | 30 mm | 16 mm | ✓ |
| 12 kW | 40 mm | 40 mm | 40 mm | 16 mm | ✓ |
| 20 kW | 80 mm | 100 mm | 60 mm | 20 mm | – |
| 60 kW | 200 mm | 150 mm | – | – | – |
Độ dày tối đa là giới hạn kỹ thuật, khi cắt sẽ chậm hơn và mép cắt có thể thô hơn. Hãy lên kế hoạch sản xuất hàng ngày với độ dày thấp hơn vài milimet, đồng thời xác nhận lại bảng thông số cắt đi kèm với cấu hình nguồn và đầu cắt chính xác trong báo giá của bạn.
Tốc độ cắt tham khảo
| Độ dày | 1.5 kW | 3 kW | 6 kW | 12 kW |
|---|---|---|---|---|
| 2 mm | 5.0 | 3.8–4.2 | – | – |
| 3 mm | 3.6 | 3.2–3.6 | 3.5–4.2 | – |
| 4 mm | 2.5 | 3.0–3.2 | 3.3–3.8 | – |
| 6 mm | 1.4 | 2.2–2.5 | 2.7–3.2 | – |
| 8 mm | 1.2 | 1.8–2.2 | 2.2–2.5 | – |
| 10 mm | 1.0 | 1.0–1.3 | 2.0–2.3 | 2.0–2.3 |
| 12 mm | 0.8 | 0.9–1.0 | 1.9–2.1 | 3.0–3.5 |
| 16 mm | 0.5 | 0.6–0.7 | 1.2–1.4 | 2.8–3.0 |
| 20 mm | – | 0.5–0.55 | 0.6–0.7 | 1.5–1.6 |
| 25 mm | – | – | 0.4–0.5 | 0.8–1.0 |
| Độ dày | 1.5 kW | 3 kW | 6 kW | 12 kW |
|---|---|---|---|---|
| 1 mm | 20 | 28–35 | 40–50 | 50–60 |
| 2 mm | 7 | 18–24 | 25–30 | 40–45 |
| 3 mm | 4.5 | 7–10 | 15–18 | 30–35 |
| 5 mm | 1.5 | 3.0–3.6 | 7–8 | 15–18 |
| 6 mm | 0.8 | 2.0–2.7 | 6–7 | 13–15 |
| 8 mm | – | 1.0–1.2 | 3.5–3.8 | 8–10 |
| 10 mm | – | 0.5–0.6 | 1.6–2.0 | 6.5–7.5 |
| 12 mm | – | – | 1.0–1.2 | 5.0–5.5 |
| 16 mm | – | – | 0.5–0.6 | 2.0–2.3 |
| 20 mm | – | – | 0.2–0.35 | 1.2–1.4 |
Tốc độ tính bằng m/min. Giá trị điển hình cho cắt chất lượng tốt; yêu cầu về mép cắt, mác vật liệu, độ tinh khiết của khí và đầu cắt sẽ làm thay đổi thông số này. Báo giá của bạn sẽ bao gồm bảng thông số cho cấu hình chính xác.
Lưu ý về các linh kiện
Máy làm lạnh nước nhiệt độ kép vận hành hai mạch độc lập, một cho nguồn laser và một cho quang học đầu cắt, vì hai bộ phận này yêu cầu nhiệt độ khác nhau; máy làm lạnh một mạch chỉ là giải pháp thỏa hiệp cho một trong hai bên. CypCut/FSCUT là hệ điều khiển được sử dụng rộng rãi nhất trên các dòng máy cắt laser Trung Quốc, do đó thợ vận hành đã từng chạy một máy thì thường có thể vận hành máy này ngay, và việc tìm phần mềm xếp phôi (nesting) cũng rất dễ dàng. Khung máy được khử ứng suất đóng vai trò cực kỳ quan trọng trên bàn máy 6 m hơn là bàn 3 m, bởi vì bất kỳ độ sai lệch nào cũng sẽ bị nhân lên theo chiều dài.
Vị trí của máy trong dòng sản phẩm PCL Laser
| Model | Khu vực làm việc | Công suất | Phù hợp nhất cho |
|---|---|---|---|
| GF3012 | 3000 × 1200 mm | 6–60 kW | Công suất cao trên bàn máy gọn gàng |
| LFP3015 | 3000 × 1500 mm | 1–12 kW | Bàn đơn mở; khổ tôn tiêu chuẩn |
| LFP4020 | 4000 × 2000 mm | 1–30 kW | Bàn đổi nguồn kép cho sản lượng lớn |
| LFH4020 | 4000 × 2000 mm | 1–30 kW | Cắt thép tấm công suất cao trên bệ hàn tấm |
| LFP6020 | 6000 × 2000 mm | 1.5–3 kW | Tôn dài với mức đầu tư thấp hơn |
| LFH6020 (máy này) | 6000 × 2000 mm | 1–12 kW | Sản xuất khổ lớn |
| Máy cắt tấm và ống 2 trong 1 | 3015 hoặc 4020 + ống Ø20–220 mm | 1–12 kW | Cắt cả tấm và ống trên một máy |
Các sự cố thường gặp và cách khắc phục
| Sự cố | Nguyên nhân thông thường | Cách xử lý |
|---|---|---|
| Sai số kích thước dọc theo tấm tôn dài | Bụi bẩn bám trên thanh răng hoặc ray trượt, hoặc giãn nở nhiệt của tấm kim loại | Làm sạch ray và thanh răng; cắt theo thứ tự giúp tản nhiệt đều |
| Bavia dưới đáy khi cắt inox hoặc nhôm | Tốc độ quá cao, áp suất khí nitơ quá thấp hoặc tiêu cự chưa đủ sâu | Giảm tốc độ hoặc tăng áp suất khí; hạ thấp tiêu cự (âm) khi độ dày tăng lên |
| Bavia dày dưới thép carbon dày | Tốc độ quá cao, áp suất oxy thấp, tiêu cự quá âm, béc cắt bị nghẹt một phần | Giảm tốc độ 5–8 %; giữ áp suất oxy ở mức 0.5–0.7 bar; đặt tiêu cự từ +3 đến +4 mm; kiểm tra béc cắt |
| Bắn tóe khi mồi lỗ trên thép dày | Mồi lỗ một bước trên bản thép dày | Sử dụng chế độ mồi lỗ nhiều bước và để tấm thép nguội bớt giữa các lần mồi |
| Không cắt thủng qua vật liệu | Quá trình mồi lỗ chưa hoàn tất, tiêu cự chưa đủ dương khi cắt bằng oxy, kính bảo vệ bị bẩn | Để hoàn tất tất cả các bước mồi lỗ; nâng tiêu cự theo các bước 1 mm; vệ sinh hoặc thay mới kính bảo vệ |
Yếu tố quyết định giá thành máy
| Hạng mục | Tùy chọn | Ảnh hưởng |
|---|---|---|
| Nguồn laser | Thương hiệu (Raycus, IPG, Max) và công suất | Hạng mục lớn nhất; công suất cao hơn thì đắt hơn và cần máy làm lạnh nước (chiller) cũng như nguồn điện lớn hơn |
| Đầu cắt | Tự động lấy nét Raytools hoặc WSX | Tự động lấy nét và bảo vệ chống va chạm |
| Hệ thống truyền động | Thương hiệu motor servo, thanh ray và thanh răng | Độ chính xác theo năm tháng |
| Công suất | 1–12 kW | Công suất cao hơn cho thép tấm dày và tốc độ nhanh hơn |
| Làm mát | Máy làm lạnh nước (chiller) hai nhiệt độ | Phù hợp với công suất nguồn laser |
Model LFH6020 được báo giá theo yêu cầu.
Từ yêu cầu báo giá đến sản xuất
- Chi tiết và mẫu. Gửi kích thước khổ tôn, sản lượng và dải độ dày của bạn.
- Cấu hình. Chúng tôi chốt nguồn laser, đầu cắt, bàn máy và các tùy chọn, sau đó gửi bản vẽ bố trí mặt bằng nhà xưởng bao gồm diện tích, nguồn điện, đường cấp khí và kết nối hút bụi.
- Lắp ráp và kiểm tra. Máy được lắp ráp và chạy thử trước khi xuất xưởng; thời gian giao hàng được xác nhận trong báo giá.
- Chuẩn bị mặt bằng. Nền nhà xưởng phẳng, nguồn điện, khí hỗ trợ, khí nén và hệ thống hút bụi phải sẵn sàng trước khi máy đến.
- Lắp đặt và đào tạo. Đã bao gồm trong báo giá máy; thợ vận hành sẽ được học phần mềm sắp xếp phôi (nesting), thông số cắt, kiểm tra hàng ngày và cách xử lý sự cố đơn giản.
- Hỗ trợ kỹ thuật. Bảo hành 24 tháng cho toàn bộ máy, trừ các vật tư tiêu hao.
Trước khi đặt hàng
- Số lượng tấm mỗi ca và dải độ dày cắt.
- Khả năng tiếp cận của cầu trục dọc theo bàn máy 6 m.
- Nguồn điện và nguồn khí cấp cho loại nguồn laser đã chọn.
- Thợ vận hành đã quen thuộc với phần mềm CypCut/FSCUT hay cần đào tạo thêm.
Bảo trì
| Thời gian | Công việc |
|---|---|
| Hàng ngày | Kiểm tra và vệ sinh kính bảo vệ; kiểm tra tình trạng và tâm bép cắt (nozzle); kiểm tra áp suất khí. |
| Hàng tuần | Dọn xỉ cắt; vệ sinh thanh ray và thanh răng; kiểm tra cả hai mạch của máy làm lạnh nước. |
| Định kỳ | Thay thanh đỡ phôi; bôi trơn thanh ray và thanh răng; thay nước và lọc nước làm lạnh; hiệu chuẩn cảm ứng điện dung chiều cao. |
An toàn
Tia laser phản xạ từ bề mặt kim loại là tia không nhìn thấy và có thể gây hại cho mắt, do đó khu vực cắt phải được che chắn kín hoặc rào lại, đồng thời các công tắc liên động cửa phải luôn hoạt động tốt. Luôn bật hệ thống hút bụi và giữ cho các bộ lọc sạch sẽ; bụi trong gầm bàn cắt và bộ lọc có thể bắt lửa, đặc biệt là sau khi cắt nhôm. Giữ thiết bị oxy tránh xa dầu mỡ và cố định chắc chắn các bình khí.
Ưu điểm và Giới hạn
Ưu điểm
- Bàn máy 6 m với công suất lên đến 12 kW
- Phần mềm điều khiển CypCut/FSCUT rất phổ biến
- Máy làm lạnh nước (chiller) hai nhiệt độ
Giới hạn cần lưu ý
- Bàn đơn: mất thời gian chờ lên xuống phôi
- Chiếm diện tích nhà xưởng lớn
- Công suất cao đòi hỏi nguồn điện cấp lớn
Câu hỏi thường gặp về LFH6020
Dải công suất nào có sẵn?
Từ 1 kW đến 12 kW từ các thương hiệu IPG, Raycus hoặc Max.
Máy sử dụng phần mềm điều khiển nào?
CypCut / FSCUT.
Độ chính xác của máy là bao nhiêu?
Sai số định vị ±0.03 mm trên mỗi mét, tốc độ di chuyển liên động tối đa 120 m/min.
Nên chọn LFH6020 hay LFP6020?
Model LFP6020 là dòng máy bàn mở, giá thành thấp hơn với chiều dài 6 m và công suất 1.5–3 kW. Model LFH6020 hỗ trợ công suất lên tới 12 kW và được chế tạo chuyên cho sản xuất liên tục nhiều ca.
Việc cấp phôi tấm 6 m mất bao lâu?
Tùy thuộc vào cầu trục và nhân sự của nhà xưởng; hãy tính toán thời gian này vào chu trình gia công vì nguồn laser sẽ phải chờ trong lúc lên phôi.
Thợ vận hành từ các máy khác có chạy được máy này không?
Thông thường là được; phần mềm CypCut/FSCUT được sử dụng rất rộng rãi và chương trình đào tạo của chúng tôi sẽ hướng dẫn các điểm khác biệt.
So sánh tất cả các dòng máy cắt laser fiber cạnh nhau trong hướng dẫn lựa chọn của chúng tôi.
Hãy gửi kích thước tấm và sản lượng của bạn. Chúng tôi sẽ tính toán công suất nguồn phù hợp và gửi báo giá model LFH6020.
