GF3012: نظرة عامة

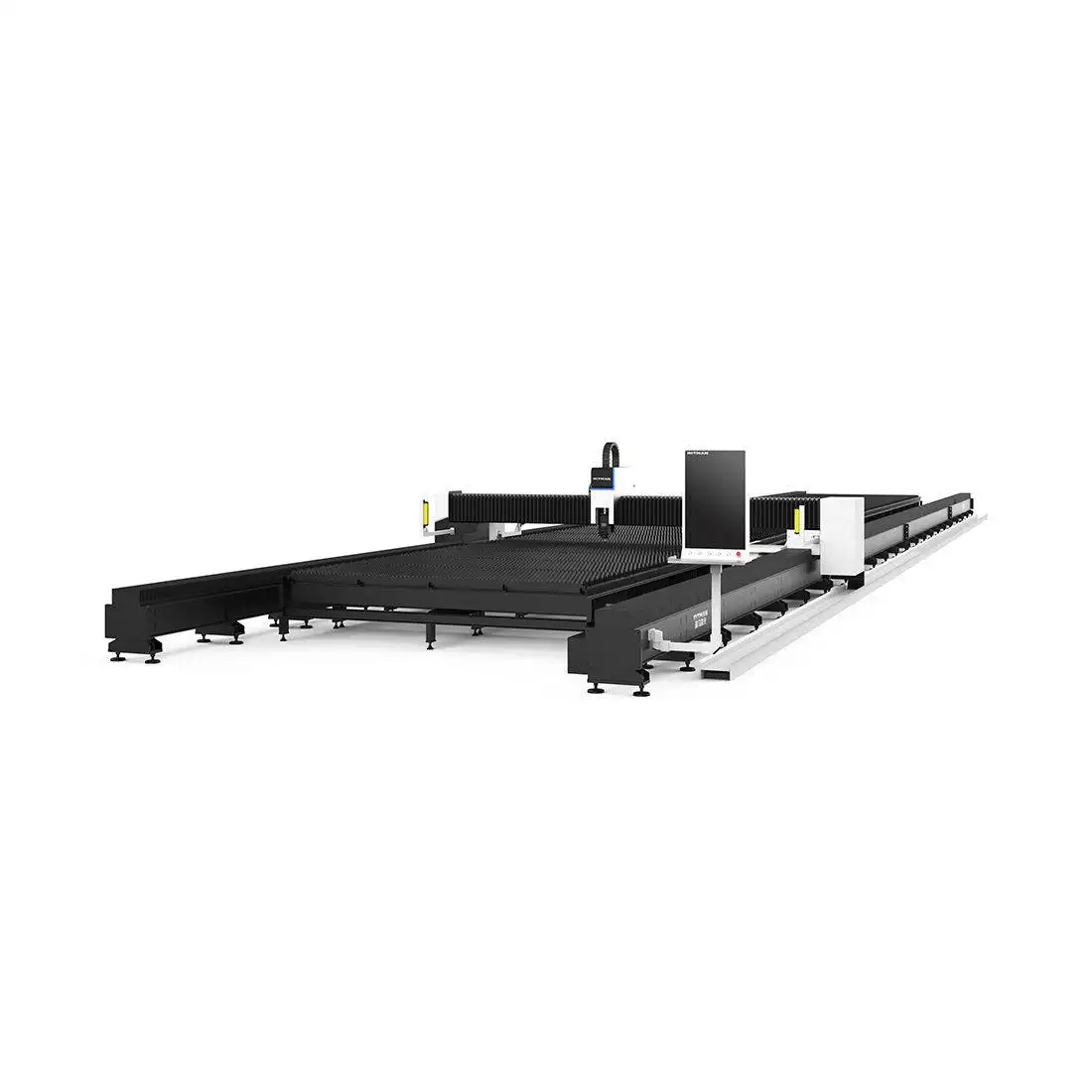

تقدم ماكينة GF3012 مصدراً ليزرياً فايبر فائق القدرة، يتراوح من 6 كيلوواط وحتى 60 كيلوواط، على مساحة عمل مدمجة بحجم 3000 × 1200 مم. صُممت خصيصاً للورش التي تقطع الألواح السمكية إلى قطع صغيرة ومتوسطة وترغب في الحصول على قدرة عالية دون الحاجة لشغل مساحة كبيرة مثل طرازات 4020 أو 6020. تم تصميم نظام الحركة حول رأس قطع بتركيز تلقائي، ومحركات سيرفو من Yaskawa أو Fuji، وقضبان توجيه من Hiwin.
المواصفات التقنية
| منطقة العمل | 3000 × 1200 مم |
|---|---|
| قدرة الليزر | 6–60 كيلوواط فايبر |
| دقة تحديد المواقع للمحورين X/Y | ±0.03 مم |
| السرعة القصوى للحركة المشتركة | 100 م/دقيقة |
| رأس القطع | Raytools أو WSX بتركيز تلقائي |
| محركات الأقراص | محركات سيرفو Yaskawa أو Fuji، وقضبان توجيه خطية من Hiwin |
| تنسيقات الملفات المدعومة | AI, BMP, PLT, DXF, DST وغيرها |
| المواد القابلة للقطع | فولاذ كربوني، ستانلس ستيل، ألومنيوم، نحاس أصفر |
| الشهادات | CE، ISO 9001 |
| الضمان | 24 شهراً على الماكينة بالكامل (باستثناء المواد الاستهلاكية) |

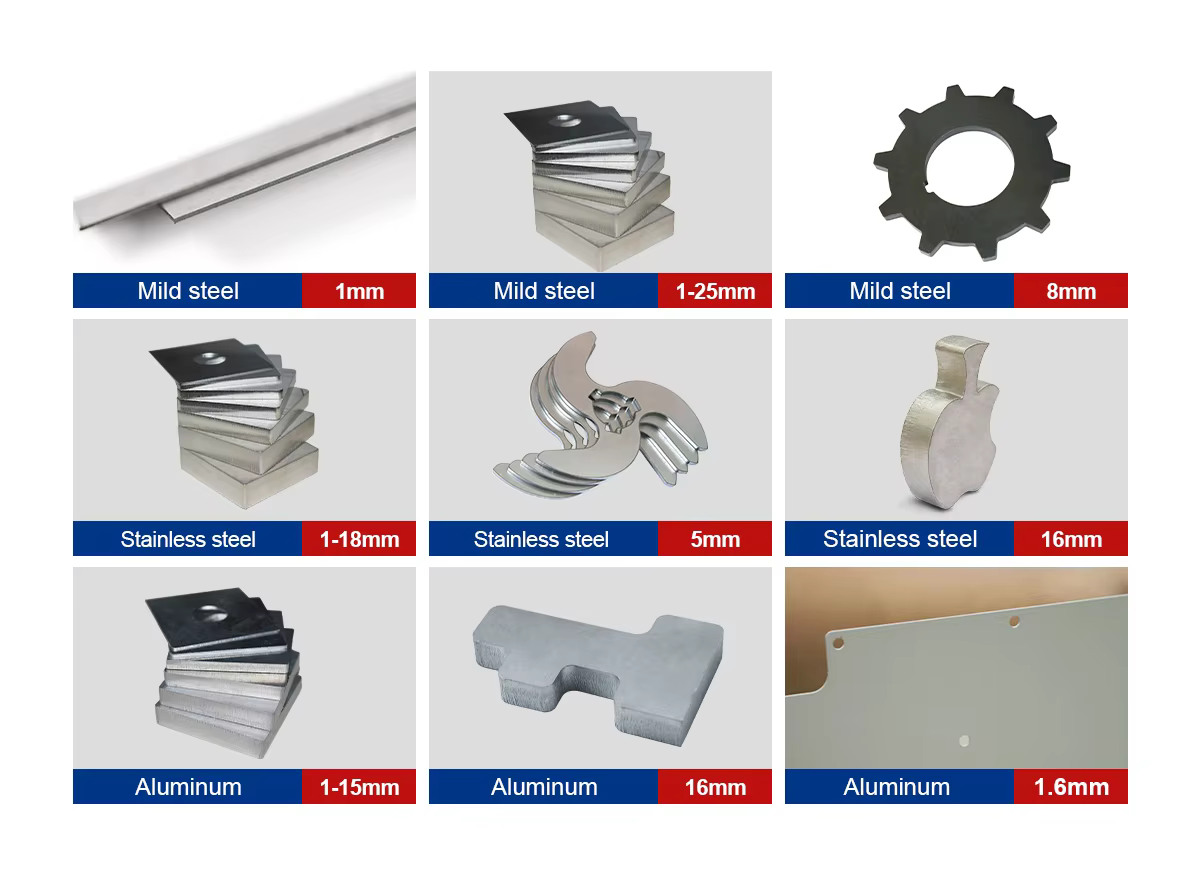

ما يمكن قطعه بمختلف خيارات القدرة
السمك الأقصى النموذجي من 1 كيلوواط إلى 60 كيلوواط؛ يشير العمود الأخير إلى القدرات التي يمكن لهذه الماكينة تحملها. اعتبر هذه الأرقام هي الحد الأقصى وليست نطاق العمل اليومي. عند هذه القدرات، تُعد ماكينة GF3012 مخصصة للألواح السميكة. أما في الألواح الرقيقة، فإن الكيلوواط الإضافية لا تحدث فرقاً كبيراً، نظراً لأن التسارع هو ما يحدد السرعة هناك.
| قدرة الليزر | فولاذ كربوني (O₂) | ستانلس ستيل (N₂) | ألومنيوم (N₂) | نحاس أصفر (N₂) | هذا الطراز |
|---|---|---|---|---|---|
| 1 كيلوواط | 10 مم | 5 مم | 3 مم | 3 مم | – |
| 1.5 كيلوواط | 16 مم | 6 مم | 4 مم | 3 مم | – |
| 2 كيلوواط | 20 مم | 8 مم | 6 مم | 5 مم | – |
| 3 كيلوواط | 22 مم | 10 مم | 8 مم | 6 مم | – |
| 4 كيلوواط | 25 مم | 12 مم | 10 مم | 8 مم | – |
| 6 كيلوواط | 25 مم | 20 مم | 16 مم | 12 مم | ✓ |
| 8 كيلوواط | 40 مم | 30 مم | 30 مم | 16 مم | ✓ |
| 12 كيلوواط | 40 مم | 40 مم | 40 مم | 16 مم | ✓ |
| 20 كيلوواط | 80 مم | 100 مم | 60 مم | 20 مم | ✓ |
| 60 كيلوواط | 200 مم | 150 مم | – | – | ✓ |
السمك الأقصى هو الحد الأقصى المطلق، ويتم قطعه ببطء وبحافة خشنة نسبياً. يُفضل تخطيط الإنتاج اليومي بأقل بملليمترات قليلة من هذا الحد، وتأكد من جدول القطع الخاص بالمصدر ورأس القطع الموجودين في عرض السعر الخاص بك.
سرعات القطع النموذجية
| السمك | 6 كيلوواط | 12 كيلوواط |
|---|---|---|
| 3 مم | 3.5–4.2 | – |
| 4 مم | 3.3–3.8 | – |
| 6 مم | 2.7–3.2 | – |
| 8 مم | 2.2–2.5 | – |
| 10 مم | 2.0–2.3 | 2.0–2.3 |
| 12 مم | 1.9–2.1 | 3.0–3.5 |
| 16 مم | 1.2–1.4 | 2.8–3.0 |
| 20 مم | 0.6–0.7 | 1.5–1.6 |
| 25 مم | 0.4–0.5 | 0.8–1.0 |
| السمك | 6 كيلوواط | 12 كيلوواط |
|---|---|---|
| 1 مم | 40–50 | 50–60 |
| 2 مم | 25–30 | 40–45 |
| 3 مم | 15–18 | 30–35 |
| 5 مم | 7–8 | 15–18 |
| 6 مم | 6–7 | 13–15 |
| 8 مم | 3.5–3.8 | 8–10 |
| 10 مم | 1.6–2.0 | 6.5–7.5 |
| 12 مم | 1.0–1.2 | 5.0–5.5 |
| 16 مم | 0.5–0.6 | 2.0–2.3 |
| 20 مم | 0.2–0.35 | 1.2–1.4 |
السرعات مقدرة بـ م/دقيقة. هذه قيم نموذجية لقطع عالي الجودة؛ وتتأثر بمتطلبات الحواف، درجة الخامة، نقاوة الغاز، ورأس القطع. يتضمن عرض السعر الخاص بك الجدول الخاص بالتكوين الدقيق.
قدرة عالية على طاولة عمل مدمجة
قطع الألواح السمكية مثل الفلنجات، والكتائف، وقواعد التثبيت، وأجزاء الماكينات غالباً ما تكون صغيرة الحجم. قطعها على طاولة عمل 3012 يمنحك قوة مصدر الليزر دون الحاجة لدفع تكاليف شراء وإيواء ماكينة بطول 4 أو 6 أمتار. هناك ثلاثة أمور تتناسب طردياً مع القدرة وليس مع مساحة الطاولة: المبرد، مصدر الطاقة الكهربائية، ومصدر الغاز. قم بتخطيطها بناءً على مصدر الليزر الذي تختاره، واحرص على توفير رافع (ونش) للألواح الثقيلة.
عرض 1200 مم يستوعب ألواح بحجم 1250 × 2500 مم مباشرة. إذا كنت تشتري ألواحاً بحجم 1500 × 3000 مم، فالرجاء الاطلاع على طراز LFP3015 أو ماكينات 4020.
لماذا يُعد التركيز التلقائي مهمًا في الألواح السمكية
يتم ثقب الألواح السمكية على مراحل، لكل مرحلة تركيزها وارتفاعها الخاص، وعمليات القطع بالأكسجين تحرك نقطة التركيز للأعلى كلما زاد سمك اللوحة. يأخذ رأس القطع ذو التركيز التلقائي هذه القيم من برنامج القطع، مما يغني المشغل عن إعادة ضبط العدسات لكل مهمة، ويجعل عمليات الثقب والقطع متطابقة في كل مرة.
موقعها ضمن مجموعة ليزر PCL
| الطراز | منطقة العمل | القدرة | الأفضل لـ |
|---|---|---|---|
| GF3012 (هذه الماكينة) | 3000 × 1200 مم | 6–60 كيلوواط | قدرة عالية على طاولة عمل مدمجة |
| LFP3015 | 3000 × 1500 مم | 1–12 كيلوواط | طاولة مفتوحة مفردة؛ الألواح القياسية |
| LFP4020 | 4000 × 2000 مم | 1–30 كيلوواط | طاولة تبادل مزدوجة للإنتاج الكمي |
| LFH4020 | 4000 × 2000 مم | 1–30 كيلوواط | ألواح عالية القدرة على شاسيه ملحوم للألواح الثقيلة |
| LFP6020 | 6000 × 2000 مم | 1.5–3 كيلوواط | الألواح الطويلة بتكلفة استثمارية أقل |
| LFH6020 | 6000 × 2000 مم | 1–12 كيلوواط | الإنتاج واسع النطاق |
| ماكينة ثنائية الاستخدام للألواح والقطاعات الطولية (الأنابيب) | 3015 أو 4020 + أنابيب Ø20–220 مم | 1–12 كيلوواط | الألواح والأنابيب على ماكينة واحدة |
المشكلات الشائعة وكيفية حلها
| المشكلة | السبب المعتاد | الإجراء المطلوب |
|---|---|---|
| انفجار الثقب في الألواح السميكة | ثقب بخطوة واحدة على الألواح الثقيلة | استخدم الثقب على مراحل واترك اللوحة تبرد بين الثقوب |
| خبث كثيف تحت الكربون ستيل السميك | السرعة عالية جداً، ضغط الأكسجين منخفض، التركيز سالب جداً، الفوهة مسدودة جزئياً | قلل السرعة بنسبة 5–8%؛ حافظ على ضغط الأكسجين عند 0.5–0.7 بار؛ اضبط التركيز على +3 إلى +4 مم؛ افحص الفوهة |
| عدم القطع للنهاية | لم ينتهِ الثقب، التركيز ليس موجباً بالقدر الكافي لقطع الأكسجين، نافذة الحماية متسخة | دع جميع مراحل الثقب تنتهي؛ ارفع التركيز بخطوات 1 مم؛ نظف النافذة أو استبدلها |
| خبث تحت الستانلس ستيل أو الألومنيوم | السرعة عالية جداً، ضغط النيتروجين منخفض جداً أو التركيز ليس عميقاً بالقدر الكافي | خفض السرعة أو ارفع الضغط؛ انزل بالتركيز إلى الأسفل (سالب) كلما زاد السمك |
ما يحدد السعر
| العنصر | الخيارات | التأثير |
|---|---|---|
| مصدر الليزر | العلامة التجارية (Raycus، IPG، Max) والقدرة | البند الأكبر منفرداً؛ القدرة الأعلى تكلف أكثر وتحتاج إلى مبرد ووحدة تغذية أكبر |
| رأس القطع | Raytools أو رأس التركيز التلقائي WSX | التركيز التلقائي والحماية ضد التصادمات |
| نظام الحركة | ماركة السيرفو، القضبان والتروس المسننة | الدقة على مدى سنوات الاستخدام |
| القدرة | 6–60 kW | المصدر يشكل معظم السعر؛ القدرة الأعلى تحتاج أيضاً إلى مبرد أكبر ومصدر طاقة وغاز أكبر |
يتم تسعير طراز GF3012 عند الطلب.
من الاستفسار إلى الإنتاج
- الأجزاء والعينات. أرسل أسمك الأجزاء والمواد لديك؛ سنقوم بقطع عينات بالقدرة التي تفكر فيها.
- التهيئة والتكوين. نحدد المصدر والرأس والطاولة والخيارات، ونرسل مخططاً يوضح مساحة الأرضية وتوصيلات الطاقة والغاز والشفط.
- التصنيع والاختبار. يتم تجميع الجهاز واختباره قبل الشحن؛ ويتم تأكيد وقت التسليم في عرض السعر.
- تجهيز الموقع. أرضية مستوية، مصدر طاقة، غاز مساعد وهواء ضغط عالٍ، ونظام شفط الأبخرة جاهزة قبل الوصول.
- التركيب والتدريب. مشمول مع عرض سعر الجهاز؛ يتعلم المشغلون برمجة التعشيق (nesting)، وعوامل القطع، والفحوصات اليومية، واكتشاف الأعطال البسيطة.
- الدعم الفني. ضمان لمدة 24 شهراً على الجهاز بالكامل، باستثناء المواد الاستهلاكية.
قبل الطلب
- اللوح الأسمك والسمك الذي تقطعه لأغلب ساعات العمل.
- رافعة لتحميل الألواح الثقيلة.
- مصدر طاقة ومبرد وتوريد الغاز للمصدر المختار.
- مقاسات الألواح: طاولة العمل تتسع لمقاس 1250 × 2500 مم مباشرة.
الصيانة
| متى | ماذا تفعل |
|---|---|
| يومياً | افحص ونظف نافذة الحماية؛ افحص حالة الفوهة ومركزيتها؛ تحقق من ضغوط الغاز. |
| أسبوعياً | أزل الخبث؛ نظف الشرائح والقضبان؛ افحص حساس الارتفاع. |
| بشكل دوري | استبدل الشرائح؛ قم بتزيت القضبان والتروس المسننة؛ غير مياه المبرد وفلاتر الشفط. |
السلامة
ضوء الليزر المنعكس من الصاج غير مرئي ويمكن أن يضر بالعينين، لذلك يجب إحاطة منطقة القطع أو تطويقها بسياج ويجب أن تبقى أقفال الأبواب تعمل بشكل سليم. حافظ على تشغيل نظام الشخبطة والشفط وفلاترها نظيفة؛ فغبار طاولة العمل والفلاتر يمكن أن يشتعل، خاصة بعد قطع الألومنيوم. حافظ على خلو معدات الأكسجين من الزيوت والشحوم، وقم تأمين اسطوانات الغاز جيداً.
الأسئلة الشائعة حول GF3012
ما هي مساحة العمل لجهاز GF3012؟
3000 × 1200 مم.
ما هي خيارات القدرة المتوفرة؟
مصادر الألياف من 6 kW وحتى 60 kW.
ما هو أقصى سمك يمكن قطعه؟
الحد الأقصى النموذجي هو 25 مم للكربون ستيل و20 مم للستانلس ستيل عند قدرة 6 kW، وحوالي 40 مم لكليهما عند 12 kW، وأكثر بكثير عند 20–60 kW. الإنتاج اليومي عادة ما يكون أقل ببضع مليمترات من الحد الأقصى.
ما هي صيغ الملفات التي يمكن قراءتها؟
AI، BMP، PLT، DXF، DST وغيرها.
لماذا يتم وضع قدرة عالية على طاولة مقاس 3012؟
أجزاء الألواح السميكة غالباً ما تكون صغيرة. تمنحك الطاولة المدمجة قوة المصدر دون تكلفة ومساحة الأرضية المطلوبة لماكينة بطول 4 أو 6 أمتار.
ما الذي تتطلبه القدرة العالية في الموقع؟
توصيلة كهربائية أكبر، ومبرداً متوافقاً مع المصدر، وتوريداً للغاز للاستهلاك العالي؛ ويوضح رسم التخطيط هذه المتطلبات لتهئيتك الخاصة.
قارن بين جميع ماكينات قطع ليزر الألياف جنباً إلى جنب في دليل الاختيار الخاص بنا.
أرسل أسمك الأجزاء والمواد لديك. سنقترح عليك قدرة المصدر ونرسل لك عرض سعر للطراز GF3012.
