Estação de Soldagem Cobot: Visão Geral

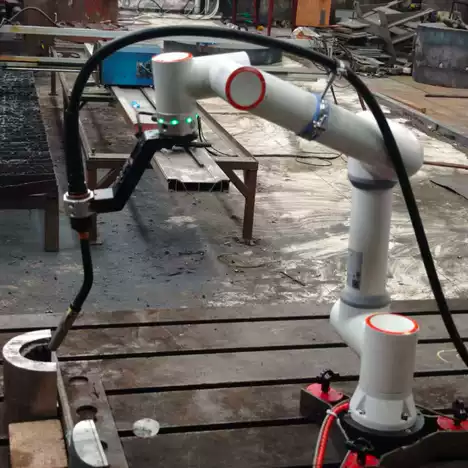

A estação de soldagem cobot combina um braço robótico colaborativo com uma fonte de soldagem em uma mesa de soldagem compacta. Você ensina uma junta guiando a tocha manualmente, permitindo programar uma peça nova em minutos. Foi desenvolvida para pequenas e médias oficinas que soldam grande variedade de peças em pequenos lotes e não justificam o investimento em uma célula de robô industrial cercada.
Um soldador experiente configura o programa; depois disso, operadores sem certificado de soldagem podem carregar as peças e iniciar o ciclo. Um único soldador pode supervisionar vários cobots, sendo esta a forma como a maioria das oficinas lida com a escassez de mão de obra.

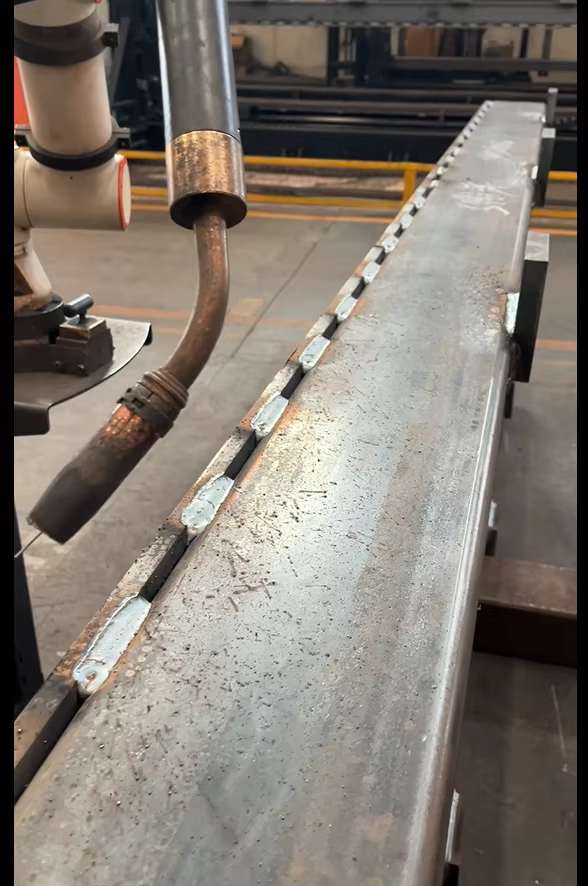

Soldagem com Cobot em Ação

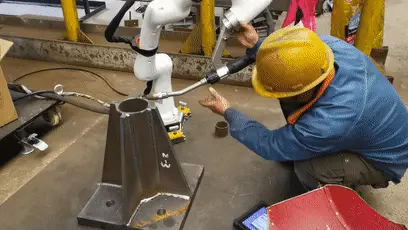

Ensino guiado à mão: arraste a tocha ao longo da junta, salve os pontos e solde.
Especificações Técnicas
| Tipo de robô | Braço robótico colaborativo |
|---|---|
| Carga útil | Opções de 5, 10 ou 20 kg |
| Alcance | 900–1300+ mm |
| Processos de soldagem | MIG / MAG / TIG / soldagem a laser |
| Materiais | Aço carbono, aço inoxidável, alumínio |
| Espessura do material | 0,5–20 mm conforme a configuração |
| Programação | Ensino guiado à mão (arrastar a tocha ao longo da junta) e aplicativo em tablet |
| Segurança | Detecção de força e colisão para o braço ao contato; projetado conforme ISO 10218-1 e ISO/TS 15066 |
| Posicionadores | Opcionais, de 500 kg a 2 t |
| Peça máxima | Cerca de 2 m |
| Fonte de soldagem | Aotai, Megmeet, Panasonic, Lincoln Electric, Miller ou outras sob consulta |
| Certificação | CE, ISO 9001 |
| Prazo de entrega | 20–45 dias dependendo da configuração |
| Garantia | 24 meses para a máquina inteira (consumíveis excluídos) |

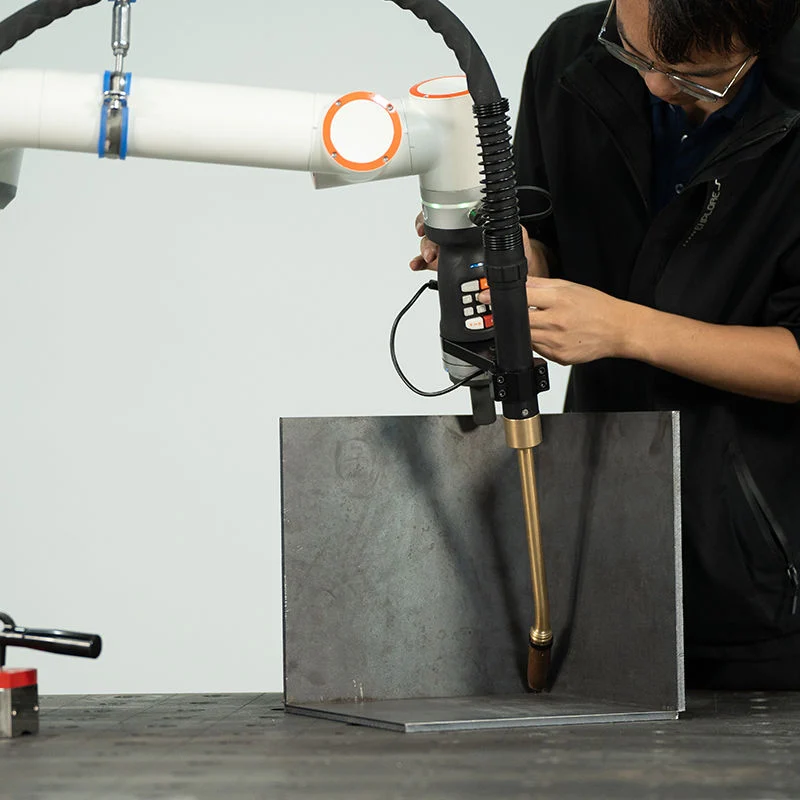

Como Funciona o Ensino Guiado à Mão
- Fixe a peça. Prenda a peça na mesa de soldagem ou em um posicionador para soldas circunferenciais.
- Guie a tocha. Segure a tocha e arraste o braço até o início, ao longo da junta e até o fim. Salve cada ponto com um botão no braço ou no tablet.
- Escolha os parâmetros de solda. Selecione o processo, o arame e os parâmetros no aplicativo do tablet ou carregue um procedimento salvo.
- Solde e repita. Execute o programa. Para a próxima peça idêntica, o operador apenas carrega e inicia o ciclo.
Onde um Cobot Compensa
- Trocas frequentes: peças novas são programadas em minutos, tornando lotes de poucas peças viáveis para automação.
- Oficinas compactas: após análise de risco, o cobot pode operar sem cerca de segurança, adaptando-se a uma mesa de soldagem manual existente.
- Escassez de soldadores: soldas repetitivas retas, circunferenciais, intermitentes e chapas finas de inox vão para o cobot; seus soldadores cuidam das juntas complexas.
- Trabalho em campo: montado em um carrinho ou base AGV, o cobot pode ser levado ao local para reparos.
Peças Mais Adequadas
Altamente recomendadas
- Gabinetes de chapa metálica e invólucros eletrônicos
- Equipamentos de cozinha e médicos em aço inoxidável
- Soldas circunferenciais em tubos e flanges
Também recomendadas
- Pequenas peças para veículos especiais e maquinário agrícola
- Suportes de estruturas metálicas e placas de conexão
- Equipamentos de ginástica e móveis metálicos para áreas externas
Como Ele se Compara com Outros Robôs de Soldagem
| Sistema | Vantagem | Escolha quando |
|---|---|---|
| Robô de soldagem tipo cantiléver CWR500A | Frente e verso abertos para carga com ponte rolante; alcance de 3,5 m | Unidades longas de placas, vigas H e vigas caixão carregadas por ponte rolante |
| Robô de soldagem tipo pórtico | Cobre uma área retangular completa, ex: 12 m × 4 m | Peças muito largas como seções navais e chassis de carretas |
| Robô de soldagem de 7 eixos montado em trilho | Linha compacta de robô único com escaneamento 3D | Componentes de estruturas metálicas de tamanho similar |
| Robô de soldagem móvel | Desloca-se até a peça; sem necessidade de trilho | Peças grandes ou pesadas demais para mover até uma estação |
| Estação de trabalho de soldagem robotizada | Posicionador vira a peça para o melhor ângulo de solda | Peças repetitivas de até várias toneladas em lotes |
| Estação de soldagem cobot (esta máquina) | Ensino guiado à mão, sem cerca após análise de risco | Peças pequenas e mistas com trocas frequentes |
O Que Determina o Preço de uma Estação de Soldagem Cobot
A faixa divulgada de USD 5.000–12.000 (FOB Qingdao) depende principalmente destas escolhas:
| Fator de custo | Opções | Como afeta o preço |
|---|---|---|
| Classe de carga útil | 5, 10 ou 20 kg | Cargas maiores suportam tochas mais pesadas e maior alcance |
| Processo | MIG/MAG, TIG ou a laser | A soldagem a laser adiciona a fonte laser e a cabeça |
| Fonte de soldagem | Aotai, Megmeet, Panasonic, Lincoln Electric, Miller | Marcas importadas custam mais; marcas locais têm manutenção mais fácil em certas regiões |
| Posicionador | Nenhum, ou de 500 kg a 2 t | Necessário para soldas circunferenciais e multilaterais |
| Mobilidade | Mesa fixa, carrinho ou base AGV | A base móvel agrega custo, mas atende a várias áreas de trabalho |
| Serviço | Instalação e treinamento no local | Orçado separadamente, geralmente cerca de uma semana no local |
Para um orçamento, envie fotos de suas peças típicas, o material, a espessura e as juntas que deseja automatizar.
Entrega, Instalação e Suporte
- Configuração e desenhos. Alinhamos a carga útil, o processo e a mesa ou o posicionador às suas peças.
- Produção e teste de fábrica. O prazo de entrega é de 20 a 45 dias, dependendo da configuração. O sistema é montado e testado com soldagem antes do envio.
- Preparação do local. Prepare a alimentação elétrica, o gás de proteção e uma área nivelada para a mesa. Uma avaliação de risco da área de trabalho determina se uma cerca ou cortina de luz é necessária.
- Instalação e treinamento. A instalação no local e o treinamento do operador geralmente levam cerca de uma semana e são cotados separadamente. Os operadores aprendem programação, operação diária e manutenção de rotina.
- Suporte pós-venda. Garantia de 24 meses em toda a máquina, excluídos os consumíveis, com suporte técnico remoto para dúvidas de software e processos.
Problemas comuns de soldagem e como o cobot lida com eles
A maioria dos problemas de qualidade na soldagem de pequenos lotes vem de técnicas manuais inconsistentes. Estes são os problemas que uma estação de cobot elimina e aqueles que ainda exigem atenção:
| Problema | Causa típica | Como o sistema lida com isso |
|---|---|---|
| Cordão irregular e espaçamento de pontos | Velocidade manual e ângulo mudam de uma solda para outra | O cobot repete o caminho armazenado, a velocidade e o ângulo da tocha em cada peça |
| Perfuração excessiva em chapas finas | Entrada de calor excessiva para a espessura do material | Parâmetros de menor corrente e curto-circuito são armazenados por peça; soldagem TIG ou a laser está disponível para inox muito fino |
| Porosidade | Cobertura inadequada de gás, correntes de ar ou bico sujo | O fluxo de gás é definido no procedimento; a limpeza do bico permanece parte da rotina diária |
| Distorção em aço inoxidável fino | Soldas longas e contínuas e calor desigual | Sequências de ponteamento e fixação são programadas uma vez e repetidas exatamente |
| Soldas perdidas | Fadiga do operador em peças repetitivas | O programa solda cada junta na mesma ordem todas as vezes |
Antes de comprar: uma lista de verificação para soldagem com cobot
Responda a estes pontos antes de solicitar um orçamento. Eles determinam a carga útil, o processo e a configuração da mesa:
- Liste suas peças típicas com tamanho e peso; a estação de cobot lida com peças de até cerca de 2 m.
- Anote materiais e espessuras: aço carbono, aço inoxidável ou alumínio, de 0,5 a 20 mm, dependendo da configuração.
- Identifique os tipos de junta: ângulo, topo, sobreposição, circunferencial ou soldas em pontos.
- Estime o tamanho dos lotes e a frequência de troca de peças; os cobots compensam com trocas frequentes.
- Planeje a fixação: mesa de soldagem, dispositivos simples ou um posicionador de 500 kg a 2 t para peças redondas.
- Verifique a alimentação elétrica, o gás de proteção e o espaço ao redor da mesa.
- Decida quem definirá os procedimentos: um soldador qualificado os configura uma vez e, em seguida, os operadores executam o ciclo.
- Realize uma avaliação de risco para decidir sobre cercas, telas e extração de fumos.
Manutenção diária e periódica
| Intervalo | Tarefa |
|---|---|
| Cada turno | Limpe o bico e remova respingos; verifique o bico de contato e substitua-o quando o furo estiver desgastado; verifique a alimentação do arame e o estoque de arame; confirme o fluxo de gás de proteção |
| Semanalmente | Verifique cabos e mangueiras da tocha quanto a desgaste; verifique as conexões de gás quanto a vazamentos; limpe a estação de limpeza da tocha ou unidade anti-respingo, se instalada |
| Mensalmente | Limpe o conduíte guia-arame e os rolos impulsores; verifique a mesa de soldagem e os grampos quanto a acúmulo de respingos; verifique a conexão de aterramento |
| Anualmente | Inspecione os cabos roteados ao longo do braço; faça a manutenção do robô conforme especificado pelo fabricante |
Siga os manuais dos fabricantes do robô e da fonte de energia para os intervalos de graxa do redutor e substituição da bateria. Faça backup dos programas do robô e procedimentos de soldagem após cada alteração.
Segurança em uma área de trabalho sem cercas
- O braço para quando detecta uma colisão; o arco de soldagem, os respingos e os fumos ainda são perigos e devem ser controlados.
- Use telas ou cortinas de soldagem para proteger as pessoas próximas da luz do arco.
- Instale exaustão de fumos na tocha ou acima da mesa.
- Baseie a decisão de trabalhar sem cerca em uma avaliação de risco documentada da sua área de trabalho.
Cobot, soldagem manual ou robô industrial?
| Fator | Soldagem manual | Estação de soldagem com cobot | Célula de robô industrial |
|---|---|---|---|
| Programar uma nova peça | Nenhum | Minutos, por guia manual | Mais longo; ensino ou programação offline |
| Consistência | Depende do soldador | Repete o caminho armazenado | Repete o caminho armazenado |
| Cercas de segurança | Não necessário | Muitas vezes não necessário após avaliação de risco | Necessário |
| Melhor tamanho de lote | Peças únicas | Lotes pequenos e médios | Grandes lotes repetitivos |
| Investimento | Mais baixo | USD 5.000–12.000 (FOB Qingdao) | Mais alto; veja a estação de trabalho de soldagem robótica |
Vantagens e limitações
Vantagens
- Programa uma nova peça em minutos por guia manual
- Encaixa-se em oficinas existentes; sem cerca após avaliação de risco
- Operadores não certificados podem operá-lo assim que um soldador o configurar
- Preço de entrada mais baixo dos nossos robôs de soldagem
- Lida com soldagem MIG, MAG, TIG e a laser
Limitações
- Não construído para peças muito maiores que 2 m: use um pórtico ou robô de soldagem móvel
- Mais lento do que um robô industrial em produção de alto volume e ciclo curto; uma estação de trabalho de soldagem robótica se adapta melhor a isso
- Soldagem pesada de passes múltiplos em chapas grossas é melhor feita por um robô industrial
Perguntas frequentes sobre a estação de soldagem com cobot
O cobot pode trabalhar sem uma cerca de segurança?
Ele foi projetado de acordo com as normas ISO 10218-1 e ISO/TS 15066 e para quando detecta uma colisão. Se ele pode operar sem uma cerca depende de uma avaliação de risco da sua área de trabalho, especialmente em relação ao arco de soldagem e aos fumos.
Quanto tempo leva para programar uma nova peça?
Normalmente minutos. Você guia a tocha ao longo da junta manualmente e salva os pontos; as configurações de solda vêm do aplicativo do tablet ou de um procedimento salvo.
Quem pode operá-lo?
Um soldador qualificado configura os procedimentos. Depois disso, operadores sem certificado de soldagem podem carregar peças e iniciar programas, e um único soldador pode supervisionar vários cobots.
Quais materiais e espessuras ele pode soldar?
Aço carbono, aço inoxidável e alumínio de 0,5 a 20 mm, dependendo do processo e da configuração.
Ele pode soldar peças redondas, como tubos e flanges?
Sim. Combinado com um posicionador de 500 kg a 2 t, ele solda juntas circunferenciais em tubos e flanges.
Quanto custa?
A maioria das configurações fica entre USD 5.000 e 12.000, FOB Qingdao. A classe de carga útil, o processo de soldagem e o posicionador fazem a diferença.
Um cobot pode soldar alumínio?
Sim. Aço carbono, aço inoxidável e alumínio podem ser soldados, de 0,5 a 20 mm, dependendo do processo e da configuração. O alumínio precisa do arame, rolos impulsores e gás de proteção correspondentes.
Quantos cobots um soldador pode supervisionar?
Um soldador qualificado pode supervisionar vários cobots, enquanto operadores sem certificado de soldagem carregam peças e iniciam programas.
Veja todos os robôs de soldagem para comparar sistemas de cantilever, pórtico, móveis, de estação de trabalho e cobots lado a lado.
Envie-nos fotos de suas peças. Recomendaremos a carga útil, o processo e a configuração da mesa, e forneceremos cotação FOB Qingdao.
