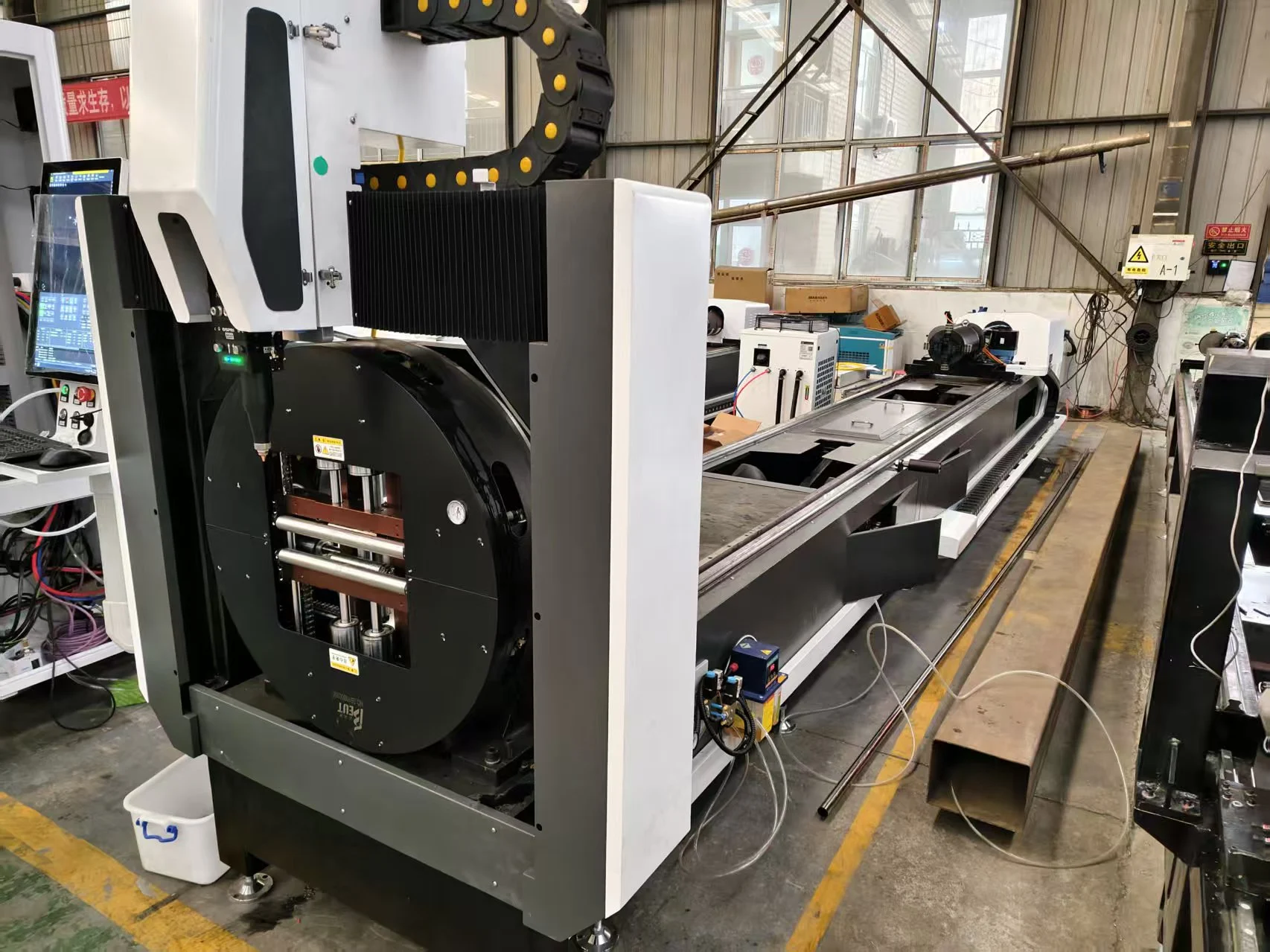

LT360: Genel Bakış
LT360, ürün gamımızdaki büyük çaplı boru lazer kesim makinesidir: Ø20 - 360 mm, 6 m veya 9 m hammadde, 1.5 kW - 6 kW güç ve 120 d/d devir hızına sahiptir. Yapısal borular, makine ve araç şaseleri ile eskiden testereyle kesilen, matkapla delinen ve elle alıştırılan büyük boruların işlendiği tüm uygulamalar için kullanılır.
LT360 Kesim Gösterimi
LT360 büyük bir boruyu keserken.
Teknik Özellikler
| Boru çapı | Ø20–360 mm |
|---|---|
| İşleme boyu | 6000 mm veya 9000 mm |
| Lazer kaynağı | 1.5–6 kW fiber |
| Konumlandırma hassasiyeti | ±0.03 mm |
| Maks. devir hızı | 120 d/d |
| Profiller | Yuvarlak, kare, dikdörtgen ve özel kesitler |
| Malzemeler | Karbon çelik, paslanmaz çelik, alüminyum, pirinç |
| Sertifikasyon | CE, ISO 9001 |
| Garanti | Tüm makine için 24 ay (sarf malzemeleri hariç) |
Uzun ve Ağır Borular Destek İster

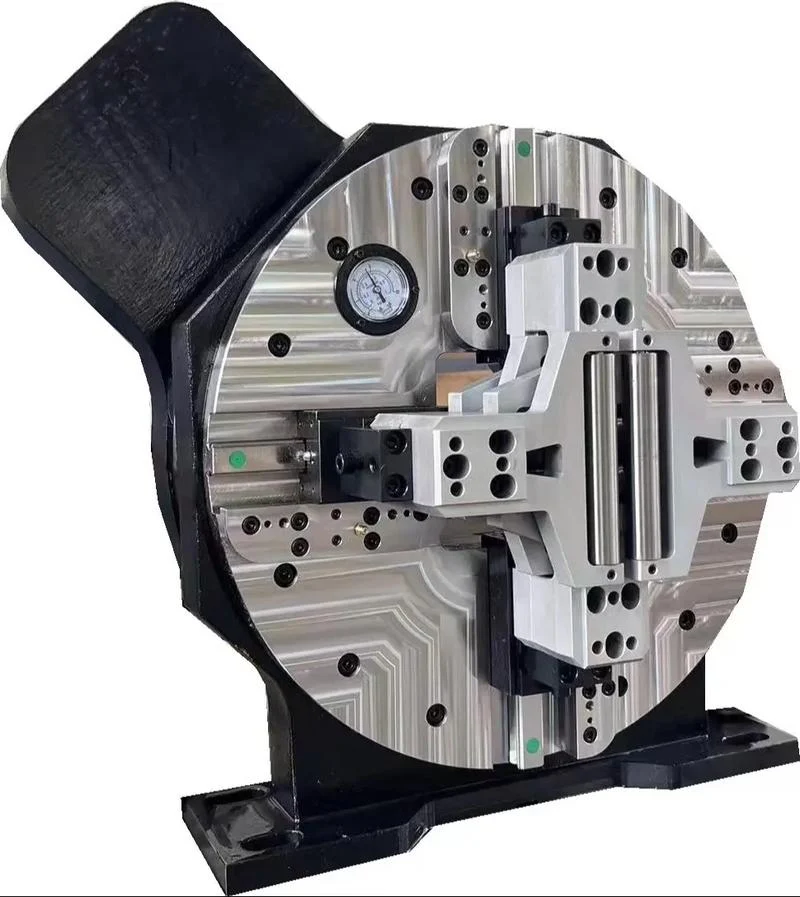

300 mm çapında 9 metrelik bir boru, aynalar arasında sehim yapar ve dönerken salgı yapar. Borunun altındaki takip destekleri, profilin hareketine göre aşağı yukarı inip kalkarak boruyu aynı hizada tutar; böylece kesim kafası boruyu programın beklediği konumda görür. Büyük borularda bu desteklerin sayısı ve tasarımı ayna hassasiyeti kadar önemlidir; teklif edilen makinede kaç tane olduğunu ve kare borularla nasıl başa çıktıklarını mutlaka sorun.
Çelik Yapılar: Toleranslar Daralıyor
Yapısal çelikler eskiden bir cıvatanın geçeceği deliklerden fazlasına ihtiyaç duymazdı ve oksijenle kesim yeterliydi. Günümüzde imalatçılar bağlantı noktalarında 1-2 milimetre veya daha sıkı toleranslarla çalışıyor; doğru konumlandırılmış deliklere ve alıştırma ağızlarına sahip lazer kesim borular, detayların rayba veya taşlamaya gerek kalmadan montajda kusursuzca birleşmesini sağlar. Borular yerine profiller için HF30120 H profil lazer hattına göz atın.
Tüm Hattın Enerji Altyapısını Planlayın
Kaynak gücü toplam yükün sadece bir kısmıdır. 4 kW'lık bir boru lazer örneğinden gidersek: servolar ve aksesuarlarıyla birlikte makinenin kendisi yaklaşık 10 kW, chiller yaklaşık 6 kW ve havayla kesim yaparken hava kompresörü ile filtreleme sistemi yaklaşık 5.5 kW çeker. Makineler nadiren her şeyi tam yükte çalıştırır ancak ana besleme bunu karşılamalıdır. Elektrik işlerini planlamadan önce konfigürasyonunuzun toplam güç listesini isteyin.
Boruya Kaynak Ağzı Açma (Bevel)
Çelik yapılarda, tesisatlarda ve makinelerde alın kaynağı yapılacak boruların genellikle 30° ile 45° arasında kaynak ağzına ihtiyacı vardır. Boru lazerde bunu kesmenin iki yolu vardır: Eğilebilir optiklere sahip özel bir kaynak ağzı (bevel) kafası (stabil sonuçlar verir ancak maliyeti ve bakımı yüksektir) veya standart bir kafayı taşıyan eğme mekanizması (daha ucuzdur ancak kalın etlerde odak telafisi gerektirir). Hangi yöntem seçilirse seçilsin, teknik föydeki “±45°” ibaresi kalın etli bir malzemede doğrudan kaynağa hazır bir kaynak ağzı sunulduğunu garanti etmez. Satın almadan önce kendi borunuzda kaynak ağzı kestirin, açıyı ve köprü kalınlığını kontrol edin.
Listelenen LT360 modeli düz ağızlar, delikler, alıştırma kesimleri ve eyer (saddle) kesimleri yapar. Borularınızın çoğunda kaynak ağzı açılması gerekiyorsa bize bildirin; ağır borular ve kaynak ağızlı profiller için 8 eksenli profil plazma kesim makinesi ±60°'ye kadar kaynak ağzı açabilir.
Çelik Yapılar İçin Yazılım
Çelik yapı işlerinde detaylandırma modeli zaten her bir profili içerir. 3D modeli doğrudan içe aktaran bir boru lazer yazılımı, her parçayı yeniden çizme zahmetinden kurtarır. Ofisiniz Tekla veya benzeri bir program kullanıyorsa, sipariş vermeden önce birkaç profil dosyası gönderin, içe aktarımı test edelim.
Sık Karşılaşılan Sorunlar ve Çözümleri
| Sorun | Olası Neden | Ne Yapılmalı |
|---|---|---|
| Uzun borularda deliklerin kaçık olması | Aynalar arasında sehim veya salgı yapması | Takip desteklerini kontrol edin; ağır borularda dönme hızını düşürün |
| Boru burkulmasının detayların yerini kaydırması | Malzemenin bükümlü/buruk olması | Kesimden önce boru boyunca kenar bulma (edge-finding) rutini çalıştırın |
| Büyük boruların içinde çapak oluşması | Lazer ışınının karşı duvara çarpması | Delinme parametrelerini ayarlayın; kesim sırasını optimize edin |
| Kalın etlerde kenar kalitesinin düşmesi | Güç veya gazın et kalınlığına uygun olmaması | Malzeme kütüphanesini kullanın; daha yüksek güçlü bir kaynak değerlendirin |
| Uzun parçaların boşaltılmasının yavaş olması | Boşaltma desteğinin olmaması | Parça boyuna uygun bir boşaltma masası ekleyin |
Fiyatı Ne Belirler?
| Öğe | Seçenekler | Fiyata ve Kullanıma Etkisi |
|---|---|---|
| Boy | 6 m veya 9 m | 9 m daha uzun hammadde, daha az yükleme ve parça başına daha az hurda demektir |
| Lazer gücü | 1.5–6 kW | Kalın etler ve üretim hızı |
| Destekler ve boşaltma | Takip desteği sayısı, boşaltma masası | Ağır borularda hassasiyet ve malzeme taşıma kolaylığı |
| Yükleme | Manuel veya demet yükleme (bundle loading) | Yüksek hacimli işlerde maliyetini hızla çıkarır |
LT360 fiyatı talep üzerine tekliflendirilir.
PCL Boru Lazer Ürün Gamındaki Yeri
| Model | Boru Ölçüsü | Güç | En Uygun Olduğu Alan |
|---|---|---|---|
| MAK100 | Ø10–100 mm | 1.5 kW | Giriş seviyesi model, küçük borular |
| LT120S | Ø120 / □120 mm | 1.5–3 kW | Yandan montajlı, 10 mm'ye kadar kalın etler |
| LT240 | Ø20–240 mm | 1.5–6 kW | Yuvarlak, kare, dikdörtgen, oval |
| LT240S | Ø/□20–240 mm | 1.5–6 kW | Yandan montajlı, çift ayna, 200 kg borular |
| LT360 (bu makine) | Ø20–360 mm | 1.5–6 kW | Büyük çaplar, 6 m veya 9 m hammadde |
360 mm üzeri borular veya çok kalın etler için boru plazma kesim makinesi Ø50–1500 mm aralığını kapsar.
Talepten Üretime Süreç
- Boru listesi ve numuneler. En büyük borularınızı, hammadde boyunu, malzemeleri ve tipik bağlantı çizimlerinizi gönderin.
- Konfigürasyon ve yerleşim. Ayna boyutunu, şasi boyunu, kaynak ve yükleme sistemini netleştirip; fabrika yerleşimi, elektrik ve hava bağlantılarını gösteren bir yerleşim şeması göndeririz.
- Üretim ve test. Makine sevkıyattan önce monte edilir ve test edilir; teslim süresi teklifte netleştirilir.
- Saha hazırlığı. Varıştan önce terazisinde bir zemin, elektrik bağlantısı, aynalar ve kesme gazı için basınçlı hava ile duman emiş sistemi hazır edilmelidir.
- Kurulum ve eğitim. Kurulum ve operatör eğitimi makine teklifine dahildir; operatörler programlama, yerleşim (nesting), günlük kontroller ve parametre ayarlarını öğrenir.
- Destek. Sarf malzemeleri hariç tüm makine için 24 ay garanti.
Sipariş Vermeden Önce
- Borunun en büyük çapı, et kalınlığı ve ağırlığı.
- Tedarikçinizin sağladığı hammadde boyu: 6 m veya 9 m.
- Bağlantı çizimlerinizdeki toleranslar.
- Chiller, kompresör ve emiş sistemi dahil mevcut elektrik altyapısı.
- Uzun parçaların yüklenmesi ve boşaltılması için gereken alan.
Bakım
| Ne Zaman | Ne Yapılmalı |
|---|---|
| Günlük | Koruyucu camı ve memeyi temizleyin; ayna çenelerini kontrol edin; cürufları temizleyin. |
| Haftalık | Kılavuz rayları ve kramayerleri temizleyin; takip desteklerini kontrol edin; hava filtresini boşaltın. |
| Periyodik | Kılavuz rayları ve kramayerleri yağlayın; ayna hava sızdırmazlık contalarını kontrol edin; chiller suyunu değiştirin. |
Boru Lazer Çevresinde İş Güvenliği
Boru kesimine özgü iki tehlike vardır. Boru döner; gövdenin dışında genellikle birkaç metresi bulunduğu için ayna dönerken yatak boyunca alanın boş tutulması gerekir. Ayrıca lazer ışını kesim sırasında borunun diğer taraftan çıkar, bu nedenle kesim bölgesinin kapalı veya korumalı kalması şarttır. Kapılardaki emniyet kilitlerini ve ışık perdelerini çalışır durumda tutun, kesim alanının açık olduğu durumlarda lazer dalga boyuna uygun lazer güvenlik gözlüğü takın ve kaplamalı veya galvanizli boruları kesmeden önce toz emme sistemini mutlaka bağlayın.
Avantajlar ve Sınırlar
Avantajlar
- 360 mm'ye kadar büyük çaplar
- 9 m hammadde seçeneği
- Büyük borularda testereyle kesme, delme ve alıştırma işlemlerinin yerini alır
Bilinmesi Gereken Sınırlar
- Uzun malzemeler ve parçalar için fabrika sahasında alan gerekir
- Elektrik bağlantısı chille (soğutucu), kompresör ve toz emme sistemini besleyecek kapasitede olmalıdır
- Çok büyük veya kalın borularda plazma kesim daha ekonomik olabilir
LT360 SSS
LT360 en büyük hangi boruyu kesebilir?
6 m veya 9 m boylarda Ø360 mm.
Hangi malzemeleri kesebilir?
Karbon çelik, paslanmaz çelik, alüminyum ve pirinç.
Makinenin tamamı ne kadar elektrik gücüne ihtiyaç duyar?
Lazer kaynağının gücünden fazlası gerekir: makine, chiller, kompresör ve emme sistemi toplamı. Konfigürasyonunuza ait elektrik güç listesini sizinle paylaşıyoruz.
Takip destekleri neden önemlidir?
Dönüş sırasında uzun ve ağır boruları aynı hizada tutarak deliklerin ve alıştırma ağızlarının tam yerine açılmasını sağlar.
Özel kesitli profilleri kesebilir mi?
Kesit resmini gönderin, inceleyip teyit edelim.
Numune kesimi yapıyor musunuz?
Evet. Teknik resmi, boru ebadını ve malzemeyi gönderin.
LT360 kaynak ağzı (pah) açabilir mi?
Standart konfigürasyon düz kesim, delik, alıştırma ve eyer kesimi yapar. Pah açma ihtiyacınız varsa bize bildirin; ağır pahlı kesitler için 8 eksenli profil plazma kesim makinemizi inceleyin.
Detaylandırma modellerimizi içe aktarabilir mi?
Yazılımınızdan birkaç eleman dosyası gönderin, sipariş vermeden önce içe aktarım testini yapalım.
Seçim rehberimiz üzerinden tüm boru lazer kesim makineleri modellerini karşılaştırın.
En büyük borunuzu ve hammadde boyunuzu bize bildirin. LT360 modelini doğru boy ve güçte sizin için fiyatlandıralım.
