CNC-plasmasnijmasotines

Wat is CNC-plasmasnijden?

Een plasmasnijder stuurt een elektrische boog door een smal mondstuk samen met een gasstroom. De boog verwarmt het gas totdat het plasma wordt, heet genoeg om staal te smelten, en de gasstraal blaast het gesmolten metaal uit de snede. Omdat de boog een retouretappe nodig heeft via het werkstuk, snijdt plasma elk elektrisch geleidend metaal: koolstofstaal, roestvast staal, aluminium, koper en messing.

In een CNC-machine wordt de toorts gedragen door gemotoriseerde assen die een snijprogramma volgen. Een hoogteregeling houdt de toorts op de juiste afstand van de plaat door de boogspanning te meten, zodat de snede consistent blijft, zelfs wanneer de plaat niet helemaal vlak is. Schuine kant-koppen voegen kantelende assen toe, en pijp- en profielmachines voegen rotatie toe, zodat hetzelfde principe vlakke onderdelen, lasvoorbereiding, pijpen en balken dekt.

Wie gebruikt plasmasnijmachines?

Welke plasmasnijmachine heeft u nodig?

Ons plasmacassortiment dekt alles van een draagbare handtang tot 8-assige profielsnijlijnen. Begin met wat u snijdt, en daarna met hoeveel:

Plaat, schuine kant, pijp of profiel: vier soorten plasmasnijden

Vlakke plaatsnijden

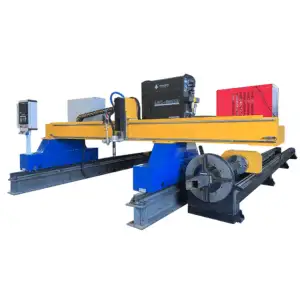

Een tafel- of portaalmachine verplaatst de toorts in X en Y over een vlakke plaat en snijdt onderdelen uit een genest patroon. Dit is het werkpaard van de algemene metaalbewerking: beugels, flenzen, voetplaten en machineonderdelen. De P3015 past in werkplaatsen met beperkte ruimte; de portaalmachine verwerkt grotere en zwaardere platen.

Schuine kant snijden

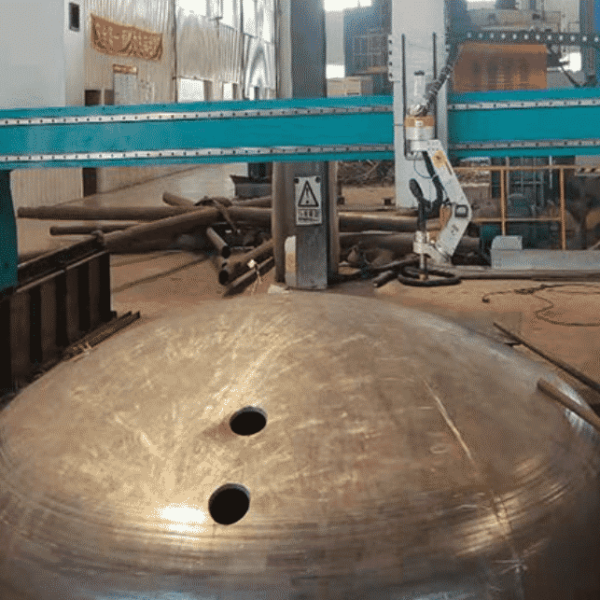

Dikke onderdelen die worden gelast hebben afgeschuinde randen nodig. Een 5-assige schuine kant-kop kantelt de toorts tijdens het snijden, zodat V-, X-, Y- en K-schuine kanten klaar om te lassen uit de machine komen. Dat verwijdert een afzonderlijke slijp- of freesstap en maakt de lasvoorbereiding consistent.

Pijpsnijden

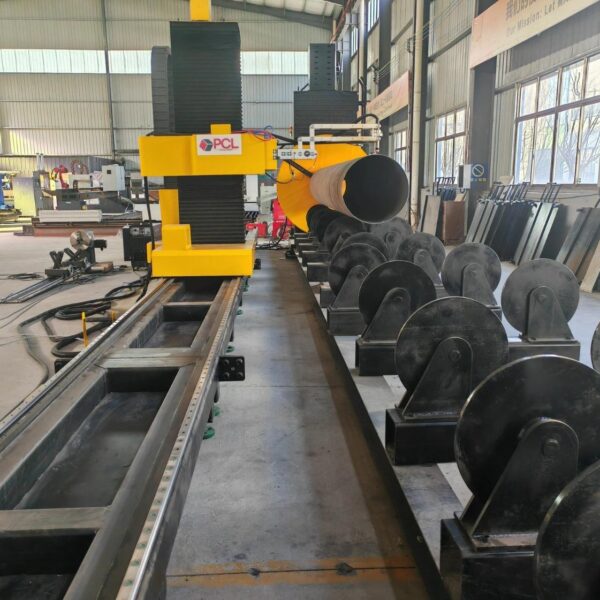

Een pijpplasmasnijder roteert de pijp en beweegt de toorts erlangs, zodatzadels, snijpuntsgaten en verstekken kunnen worden gesneden die met de hand traag en onnauwkeurig zijn. Dit komt veel voor in pijpleidingen, drukvaten en structureel buiswerk.

Profielsnijden

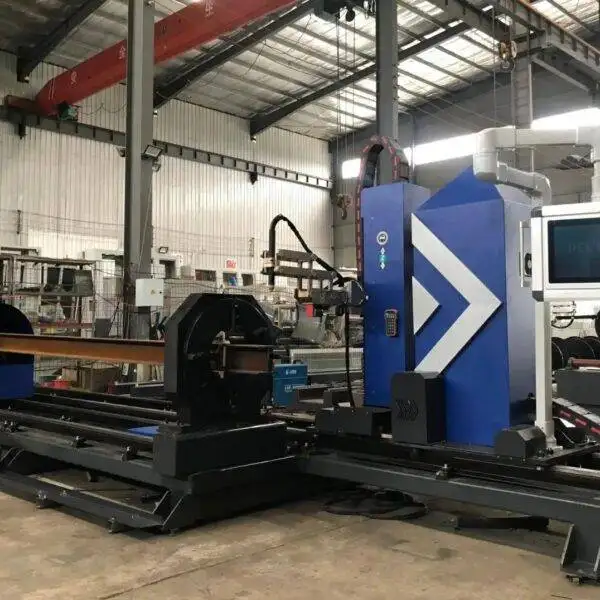

Een 8-assige profielsnijder verwerkt ronde en vierkante kokers, kanalen en H- of I-balken, waarbij zowel flens als web worden gesneden en afgeschuind. Met zowel een plasmasnijtoorts als een autogeenbrander op één machine, dekt het dunne wanden en zware koolstofstalen secties tot 100 mm.

Werkgebied en tafelgrootte

Kies het werkgebied op basis van de platen die u koopt, niet de onderdelen die u snijdt. Veelvoorkomende staalplaten zijn 1,5 m × 3 m, 2 m × 6 m en groter; een tafel die een hele plaat aankan bespaart snij- en handlingstijd voordat de plaat de machine bereikt. Tafelmodellen passen bij werkplaatsen die platen en kleinere vellen snijden; portaalmachines zijn gebouwd volgens de door u opgegeven plaatbreedte en -lengte, en hun rails kunnen later worden verlengd. Voor pijp- en profielmachines zijn de belangrijke cijfers de grootste diameter of doorsnede en de langste lengte die u moet laden.

Hoe dik kan plasma snijden?

Elke plasmebron heeft twee diktecijfers, en kopers vergelijken vaak de verkeerde. Het scheidingsgetal is de dikste plaat waar de boog doorheen kan komen, langzaam en met een ruwe rand. Het kwaliteitssnijgetal is wat u elke dag kunt snijden met een schone, haakse rand. Als vuistregel plant u uw machine rond het kwaliteitscijfer en verwacht u dat dit ruwweg de helft tot tweederde van het scheidingsgetal bedraagt.

De exacte limieten hangen af van de plasmabron die u kiest. Stuur ons uw dikste en meest voorkomende plaat en wij bepalen de juiste bron voor u.

Luchtplasma of industriële plasmabron?

Instapmachines gebruiken luchtplasma: het snijgas is gewone perslucht, de verbruiksartikelen zijn goedkoop en de instelling is eenvoudig. Het is geschikt voor koolstofstaal, roestvast staal en aluminium in dunne en middelmatige diktes.

Schuine kant-, pijp- en profielmachines gebruiken meestal een industriële plasmabron, zoals Hypertherm, Kjellberg of LGK, die we aanpassen aan uw budget. Een sterkere bron snijdt dikkere platen met een hogere snelheid en houdt de rand haakser, wat belangrijk is wanneer onderdelen direct naar het lassen gaan.

CNC-besturing, software en nesting

De besturing en software bepalen hoe snel een operator van een tekening naar afgewerkte onderdelen gaat. Onderdelen worden meestal getekend in CAD en geïmporteerd als DXF-bestanden. Nestingsoftware rangschikt vervolgens zoveel mogelijk onderdelen op elke plaat, wat de materiaalkosten direct verlaagt. Pijp- en profielmachines gebruiken speciale software die een snijpunt, zadel of balkinkeping omzet in een snijpad zonder handmatige programmering.

• Toortshoogteregeling: houdt de afstand constant voor een haakse rand en een lange levensduur van de verbruiksartikelen.
• Aanlooplijnen en insteekinstellingen: starten elke snede buiten het onderdeel zodat de insteekmarkering in het afval blijft.
• Snijtabellen: stroom-, snelheids- en gasinstellingen voor elk materiaal en elke dikte, opgeslagen in de besturing.
• Gemeenschappelijke snijlijn en bruggen: verminderen insteken en verplaatsingen op geneste onderdelen.

Snijkwaliteit: veelvoorkomende problemen en oplossingen

De meeste randproblemen bij een plasmasnijder worden veroorzaakt door snelheid, stroomsterkte, hoogte of versleten verbruiksartikelen, niet door het machineframe. Deze tabel helpt operators om deze snel op te lossen:

Verschillende metalen snijden

Afzuiging: Onderafzuiging of waterbed?

Plasmasnijden produceert rook en fijnstof, dus elke machine heeft een afzuigsysteem nodig.

• Onderafzuiging: een ventilator zuigt rook naar beneden door de tafel in een filter. Dit houdt de werkplaats schoon en houdt onderdelen droog. De P3015 heeft een ingebouwde onderafzuiging.
• Waterbed: de plaat ligt net boven of in water, wat stof bindt en geluid en thermische vervorming vermindert. Onderdelen komen er nat uit en het water heeft onderhoud nodig.
• Voor grote portaalmachines zuigt sectionele afzuiging alleen lucht af onder de sectie die wordt gesneden, wat ventilatorvermogen bespaart.

Operationele kosten

• Verbruiksartikelen: elektroden en mondstukken slijten bij elke insteek. Dit zijn de grootste operationele kosten na stroom, dus vraag naar de prijzen van verbruiksartikelen samen met de machineprijs.
• Gas: luchtplasma vereist een compressor met droge, olievrije lucht; industriële bronnen kunnen ook zuurstof of stikstof gebruiken. Autogeen snijden vereist zuurstof en brandgas.
• Stroom: controleer het voltage en de fasen van uw netaansluiting tegenover de plasmabron voordat u bestelt.
• Onderhoud: houd geleidingen en tandheugels schoon, controleer de fakkelhoogteregeling en vervang versleten verbruiksartikelen voordat ze de snede bederven.

Onderhoudsschema

Veiligheid in een plasmasnijruimte

• Draag oogbescherming met de juiste tint; de boog straalt intens ultraviolet licht uit.
• Schakel de afzuiging of het waterbed in telkens wanneer de machine snijdt; plasmarook bevat fijne metaaldeeltjes.
• Zorg dat de machine is geaard en de plaat is aangesloten op de aardklem.
• Houd brandbare materialen uit de buurt van de tafel en zorg voor een brandblusser in de buurt.
• Gebruik gehoorbescherming bij snijden met hoge stroomsterkte, vooral zonder waterbed.

Plasma of fiber laser?

Als de meeste van uw onderdelen dun plaatwerk met fijne details zijn, bekijk dan onze fiber laser cutting machines. Voor dikke platen, schuine kanten, buizen en profielen is plasma meestal de meest economische keuze.

Wat bepaalt de prijs van een plasmasnijmachine

Levering, installatie en training

Machines worden verpakt voor zeetransport en verzonden vanuit Qingdao of andere Chinese havens op aanvraag, met prijzen geoffreerd FOB Qingdao. Tafelmodellen worden grotendeels voorgemonteerd verzonden en kunnen snel na aankomst operationeel zijn; portaal-, afschuin-, buis- en profielmachines vereisen railuitlijning en inbedrijfstelling. Installatiebegeleiding en operatortraining zijn beschikbaar, op locatie op aanvraag of op afstand, en elke machine heeft een garantie van 24 maanden met technische ondersteuning op afstand.

Aankoopchecklist

Stuur ons deze details zodat we direct de juiste machine kunnen offreren:

• Materialen die u snijdt en de dikste en meest voorkomende dikte van elk.
• Plaatgrootte die u inkoopt, of de grootste buisdiameter, profiel en lengte.
• Of onderdelen schuine kanten nodig hebben om te lassen.
• Typische onderdelen: stuur een tekening of een DXF-bestand.
• Dagelijkse productiedoelstelling en aantal diensten.
• Stroomvoorziening (voltage, fasen, frequentie) en beschikbare perslucht.
• Bestemmingshaven, als u hulp nodig heeft bij het transport.

Plasmasnijmachine FAQ

Wat is de goedkoopste manier om te starten met CNC plasmasnijden?

Een tafelmodel zoals de P3015 of een klein portaal met een luchtplasmabron. Beide beginnen vanaf ongeveer USD 2.000 FOB Qingdao, afhankelijk van de configuratie.

Kan plasma roestvrij staal en aluminium snijden?

Ja. Plasma snijdt elk elektrisch geleidend metaal, inclusief koolstofstaal, roestvrij staal, aluminium en koper.

Heb ik een 5-assige machine nodig?

Alleen als uw onderdelen afgeschuinde randen nodig hebben om te lassen. Een 5-assige kop snijdt V-, X-, Y- en K-schuine kanten in één pass; voor rechte randen volstaat een standaard X-Y-machine.

Hoe dik kunnen jullie plasmasnijmachines snijden?

Kwaliteitssnede op de draagbare unit is 12–25 mm. De 8-assige profielsnijder snijdt tot 30 mm met plasma en tot 100 mm met de brandersnijder. Het exacte cijfer hangt af van de plasmabron.

Welke plasmabronnen kunnen worden gemonteerd?

Hypertherm, Kjellberg en LGK bronnen kunnen worden gemonteerd op de afschuin-, buis- en profielmachines, gekozen om te passen bij uw dikte en budget.

Hoe wordt de machine verzonden?

Machines worden verpakt voor zeevracht en verzonden vanuit Qingdao of andere Chinese havens op aanvraag. Tafelsystemen worden grotendeels voorgemonteerd geleverd.

Welke garantie biedt u?

24 maanden op de gehele machine, verbruiksartikelen uitgezonderd, inclusief technische ondersteuning op afstand.

Plasma of laser: welke moet ik kiezen?

Laser voor dun plaatwerk met fijne details; plasma voor dikke platen, schuine kanten, buizen en profielen bij een lagere investering.

Welke stroomvoorziening heeft een CNC plasmasnijder nodig?

Draagbare eenheden werken op AC 220 V of 380 V. Industriële plasmabronnen hebben meestal een 3-fasenaansluiting nodig; geef uw spanning en frequentie door en wij stemmen de bron hierop af.

Kan een plasmasnijder schuine kanten (bevems) aan buizen snijden?

Ja. De 8-assige profielsnijder snijdt schuine kanten aan pijpen, buizen en profielen tot ±60°, en de buissnijder verwerkt zadels en snijpunten.

Hoe lang gaan plasmaslijtdelen mee?

Dit hangt af van de stroomsterkte, het aantal doorboringen en de luchtkwaliteit. Droge, schone lucht en minder doorboringen dankzij gemeenschappelijke snijkanten (common-line cutting) zorgen ervoor dat elektroden en mondstukken veel langer meegaan.

Welk bestandsformaat gebruikt de machine?

Onderdelen worden meestal getekend in CAD en geïmporteerd als DXF-bestanden; de nestingsoftware maakt het snijprogramma.
