LFH6020: Overzicht

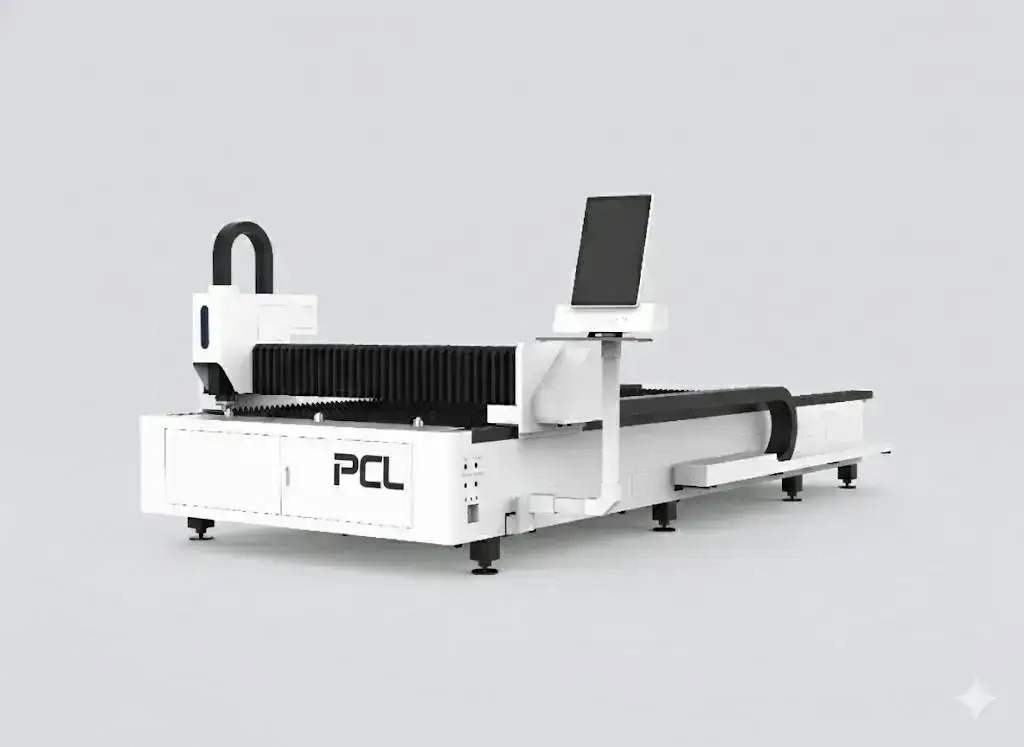

De LFH6020 is onze productielaser van 6000 × 2000 mm, uitgerust met bronnen van 1 kW tot 12 kW, Yaskawa- of Fuji-servoaandrijvingen, een autofocus-snijkop van Raytools, CypCut/FSCUT-besturing en een dubbele-temperatuurkoeler. Deze machine is ontworpen voor het continu snijden van lange platen.
Technische specificaties
| Werkbereik | 6000 × 2000 mm |
|---|---|
| Laserbron | 1–12 kW; IPG, Raycus of Max |
| Positioneernauwkeurigheid | ±0,03 mm/m |
| Max. verplaatsingssnelheid | 120 m/min |
| Aandrijving | Yaskawa- of Fuji-servomotoren |
| CNC-systeem | CypCut / FSCUT |
| Snijkop | Raytools autofocus |
| Koeling | Waterkoeler met dubbele temperatuur |
| Machineframe | Thermisch behandeld, spanningsarm gegloeid |
| Certificering | CE, ISO 9001 |
| Garantie | 24 maanden op de gehele machine (verbruiksartikelen uitgezonderd) |
Wat de vermogensopties kunnen snijden
Typische maximale dikte van 1 kW tot 60 kW; de laatste kolom geeft de vermogens aan die deze machine aankan. Beschouw deze cijfers als het absolute maximum, niet als het dagelijkse werkbereik.
| Laservermogen | Constructiestaal (O₂) | RVS (N₂) | Aluminium (N₂) | Messing (N₂) | Dit model |
|---|---|---|---|---|---|
| 1 kW | 10 mm | 5 mm | 3 mm | 3 mm | ✓ |
| 1.5 kW | 16 mm | 6 mm | 4 mm | 3 mm | ✓ |
| 2 kW | 20 mm | 8 mm | 6 mm | 5 mm | ✓ |
| 3 kW | 22 mm | 10 mm | 8 mm | 6 mm | ✓ |
| 4 kW | 25 mm | 12 mm | 10 mm | 8 mm | ✓ |
| 6 kW | 25 mm | 20 mm | 16 mm | 12 mm | ✓ |
| 8 kW | 40 mm | 30 mm | 30 mm | 16 mm | ✓ |
| 12 kW | 40 mm | 40 mm | 40 mm | 16 mm | ✓ |
| 20 kW | 80 mm | 100 mm | 60 mm | 20 mm | – |
| 60 kW | 200 mm | 150 mm | – | – | – |
De maximale dikte is een bovengrens, gesneden met lagere snelheid en een ruwere snijkant. Plan de dagelijkse productie een paar millimeter daaronder en verifieer dit met de snijtabel van de exacte bron en snijkop in uw offerte.
Typische snijsnelheden
| Dikte | 1.5 kW | 3 kW | 6 kW | 12 kW |
|---|---|---|---|---|
| 2 mm | 5.0 | 3.8–4.2 | – | – |
| 3 mm | 3.6 | 3.2–3.6 | 3.5–4.2 | – |
| 4 mm | 2.5 | 3.0–3.2 | 3.3–3.8 | – |
| 6 mm | 1.4 | 2.2–2.5 | 2.7–3.2 | – |
| 8 mm | 1.2 | 1.8–2.2 | 2.2–2.5 | – |
| 10 mm | 1.0 | 1.0–1.3 | 2.0–2.3 | 2.0–2.3 |
| 12 mm | 0.8 | 0.9–1.0 | 1.9–2.1 | 3.0–3.5 |
| 16 mm | 0.5 | 0.6–0.7 | 1.2–1.4 | 2.8–3.0 |
| 20 mm | – | 0.5–0.55 | 0.6–0.7 | 1.5–1.6 |
| 25 mm | – | – | 0.4–0.5 | 0.8–1.0 |
| Dikte | 1,5 kW | 3 kW | 6 kW | 12 kW |
|---|---|---|---|---|
| 1 mm | 20 | 28–35 | 40–50 | 50–60 |
| 2 mm | 7 | 18–24 | 25–30 | 40–45 |
| 3 mm | 4,5 | 7–10 | 15–18 | 30–35 |
| 5 mm | 1,5 | 3,0–3,6 | 7–8 | 15–18 |
| 6 mm | 0,8 | 2,0–2,7 | 6–7 | 13–15 |
| 8 mm | – | 1,0–1,2 | 3,5–3,8 | 8–10 |
| 10 mm | – | 0,5–0,6 | 1,6–2,0 | 6,5–7,5 |
| 12 mm | – | – | 1,0–1,2 | 5,0–5,5 |
| 16 mm | – | – | 0,5–0,6 | 2,0–2,3 |
| 20 mm | – | – | 0,2–0,35 | 1,2–1,4 |
Snelheden in m/min. Typische waarden voor snijwerk van hoge kwaliteit; randvereisten, materiaalkwaliteit, gaszuiverheid en de kop zijn van invloed op deze waarden. Uw offerte bevat de tabel voor de exacte configuratie.
Opmerkingen over de componenten
De waterkoeler met dubbele temperatuur stuurt twee circuits aan – eentje voor de bron en eentje voor de optica van de snijkop – omdat deze onderdelen verschillende temperaturen vereisen; een koeler met één circuit is altijd een compromis voor een van beide. CypCut/FSCUT is de meest gebruikte besturing in Chinese lasersnijders, waardoor operators die reeds met dergelijke machines hebben gewerkt deze direct kunnen bedienen en nestingssoftware gemakkelijk te vinden is. Het spanningsarm gegloeide frame is belangrijker bij een bed van 6 m dan bij een bed van 3 m, omdat elke afwijking over de lengte wordt vermenigvuldigd.
Waar deze machine zich bevindt in het PCL laserassortiment
| Model | Werkbereik | Vermogen | Ideaal voor |
|---|---|---|---|
| GF3012 | 3000 × 1200 mm | 6–60 kW | Hoog vermogen op een compact bed |
| LFP3015 | 3000 × 1500 mm | 1–12 kW | Open enkele tafel; standaard platen |
| LFP4020 | 4000 × 2000 mm | 1–30 kW | Dubbele wisselwafel voor hoog volume |
| LFH4020 | 4000 × 2000 mm | 1–30 kW | Plaatwerk met hoog vermogen op een gelast bed |
| LFP6020 | 6000 × 2000 mm | 1,5–3 kW | Lange platen bij een lagere investering |
| LFH6020 (deze machine) | 6000 × 2000 mm | 1–12 kW | Grootformaat productie |
| 2-in-1 plaat & buis | 3015 of 4020 + buizen Ø20–220 mm | 1–12 kW | Plaat en buis op één machine |
Veelvoorkomende problemen en hoe deze op te lossen
| Probleem | Gebruikelijke oorzaak | Wat te doen |
|---|---|---|
| Maatafwijkingen over een lange plaat | Vuil op tandheugels of geleidingen, of thermische uitzetting van de plaat | Reinig geleidingen en tandheugels; snijd in een volgorde die de warmte spreid |
| Braamvorming bij RVS of aluminium | Snelheid te hoog, stikstofdruk te laag of focus niet diep genoeg | Verlaag de snelheid of verhoog de druk; verplaats de focus naar beneden (negatief) naarmate de dikte toeneemt |
| Zware braamvorming bij dik staal | Snelheid te hoog, zuurstofdruk te laag, focus te negatief, mondstuk gedeeltelijk verstopt | Verlaag de snelheid met 5–8%; houd de zuurstof op 0,5–0,7 bar; stel de focus in op +3 tot +4 mm; controleer het mondstuk |
| Insteekexplosie bij dikke platen | Insteek in één stap bij zware platen | Gebruik getrapte insteekprocedures en laat de plaat afkoelen tussen de insteken door |
| Niet door de plaat heen snijden | Insteek niet voltooid, focus niet positief genoeg bij zuurstofsnijden, vervuild beschermglas | Laat alle insteekfasen voltooien; verhoog de focus in stappen van 1 mm; reinig of vervang het glas |
Wat de prijs bepaalt
| Item | Opties | Effect |
|---|---|---|
| Laserbron | Merk (Raycus, IPG, Max) en vermogen | De grootste kostenpost; een hoger vermogen kost meer en vraagt om een grotere koeler en stroomtoevoer |
| Snijkop | Raytools of WSX autofocus | Autofocus en bescherming tegen botsingen |
| Aandrijving | Servomerk, geleidingen en tandheugels | Nauwkeurigheid op de lange termijn |
| Vermogen | 1–12 kW | Hoger vermogen voor dikke platen en snelheid |
| Koeling | Dubbeltemperatuurkoeler | Afgestemd op het vermogen van de bron |
De LFH6020 is op aanvraag geprijsd.
Van aanvraag tot productie
- Onderdelen en monsters. Stuur je plaatformaten, volumes en diktes door.
- Configuratie. We bepalen de bron, kop, tafel en opties, en sturen een opstelling inclusief benodigde vloeroppervlakte, stroom, gas en afzuigaansluitingen.
- Bouw en test. De machine wordt geassembleerd en getest voor verzending; de levertijd staat in de offerte.
- Voorbereiding op locatie. Zorg voor een vlakke vloer, stroomaansluiting, snijgas, perslucht en een werkende afzuiging voor aankomst.
- Installatie en training. Inbegrepen bij de machine; operators leren nesten, snijparameters instellen, dagelijkse controles uitvoeren en eenvoudige storingen oplossen.
- Support. 24 maanden garantie op de geheale machine, slijtdelen uitgezonderd.
Voordat je bestelt
- Platen per dienst en plaatdiktes.
- Bereikbaarheid voor de kraan langs het bed van 6 m.
- Stroom- en gasaansluiting voor de gekozen bron.
- Operators die bekend zijn met CypCut/FSCUT, of dat er training nodig is.
Onderhoud
| Wanneer | Wat |
|---|---|
| Dagelijks | Controleer en reinig het beschermglas; controleer de staat en centrering van het mondstuk; controleer de gasdruk. |
| Wekelijks | Verwijder slakken; reinig geleidingen en tandheugels; controleer beide koelercircuits. |
| Periodiek | Vervang de lamellen; smeer de geleidingen en tandheugels; ververs het koelwater en vervang de filters; kalibreer de hoogte-sensor. |
Veiligheid
Laserlicht dat van de plaat wordt gereflecteerd is onzichtbaar en kan oogletsel veroorzaken, dus het snijbereik moet afgesloten of omheind zijn en de deurbewaking moet goed werken. Zorg dat de afzuiging draait en de filters schoon zijn; stof in het bed en de filters kan vlam vatten, vooral na het bewerken van aluminium. Houd zuurstofapparatuur vrij van olie en vet, en zet gasflessen stevig vast.
Sterke punten en beperkingen
Sterke punten
- Bed van 6 m met maximaal 12 kW
- Bekende CypCut/FSCUT besturing
- Dubbeltemperatuurkoeler
Belangrijke beperkingen
- Enkele tafel: laadtijd telt mee
- Grote vloeroppervlakte nodig
- Hoog vermogen vraagt om een zware netaansluiting
LFH6020 Veelgestelde vragen
Welk vermogen is er beschikbaar?
1 kW tot 12 kW van IPG, Raycus of Max.
Welke besturing wordt er gebruikt?
CypCut / FSCUT.
Hoe nauwkeurig is de machine?
±0,03 mm per meter positionering, 120 m/min maximale ijlgangsnelheid.
LFH6020 of LFP6020?
De LFP6020 is de open, voordeligere 6 m machine met 1,5–3 kW. De LFH6020 kan tot 12 kW aan en is gebouwd voor volle productiediensten.
Hoe lang duurt het laden van een plaat van 6 m?
Dat hangt af van je kraan en personeel; houd hier rekening mee in de cyclus, want de laser staat stil tijdens het laden.
Kunnen operators van andere machines hiermee werken?
Meestal wel; CypCut/FSCUT wordt veel gebruikt en de training behandelt de specifieke verschillen.
Vergelijk alle fiber laser cutting machines naast elkaar in onze selectiewijzer.
Stuur je plaatgroottes en volumes op. Wij bepalen het juiste vermogen en maken een offerte voor de LFH6020.
