LFP4020: Ringkasan

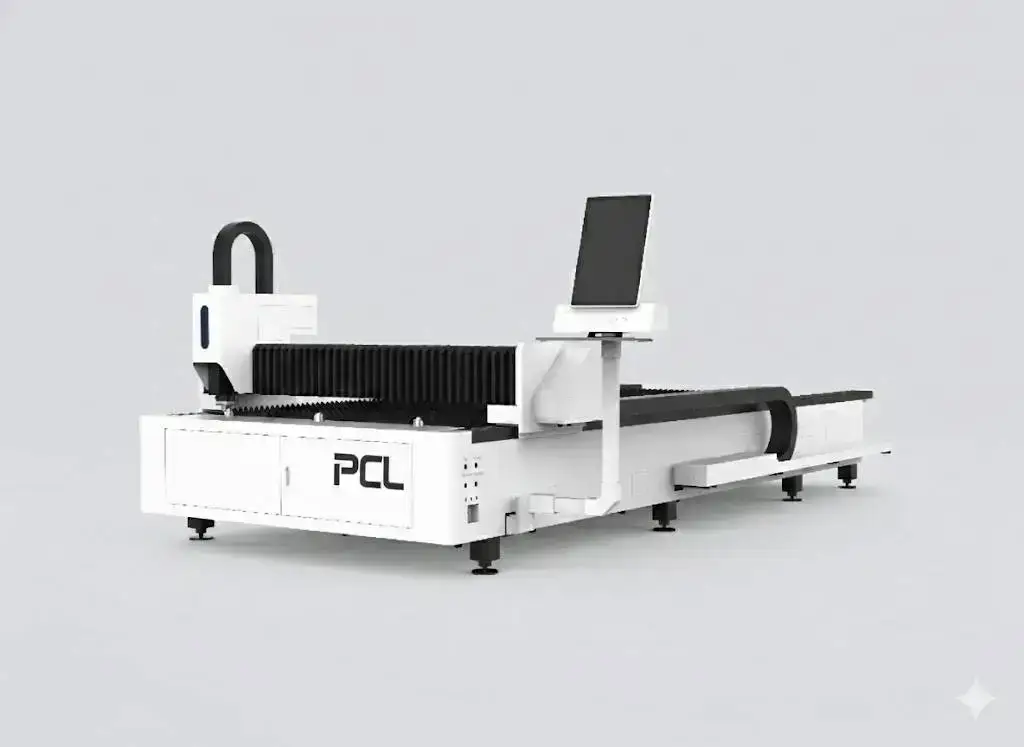

LFP4020 adalah mesin laser produksi untuk lembaran 4000 × 2000 mm dengan meja pertukaran ganda otomatis. Saat satu lembar dipotong, lembar berikutnya dimuat di meja satunya, dan keduanya bertukar dalam 15–20 detik. Mesin ini mendukung sumber laser dari 1 kW hingga 30 kW.
Seri LFP Saat Beroperasi
Pemotongan pada seri format besar LFP.
Spesifikasi Teknis
| Area kerja | 4000 × 2000 mm |
|---|---|
| Sumber laser | 1–30 kW; Raycus atau IPG |

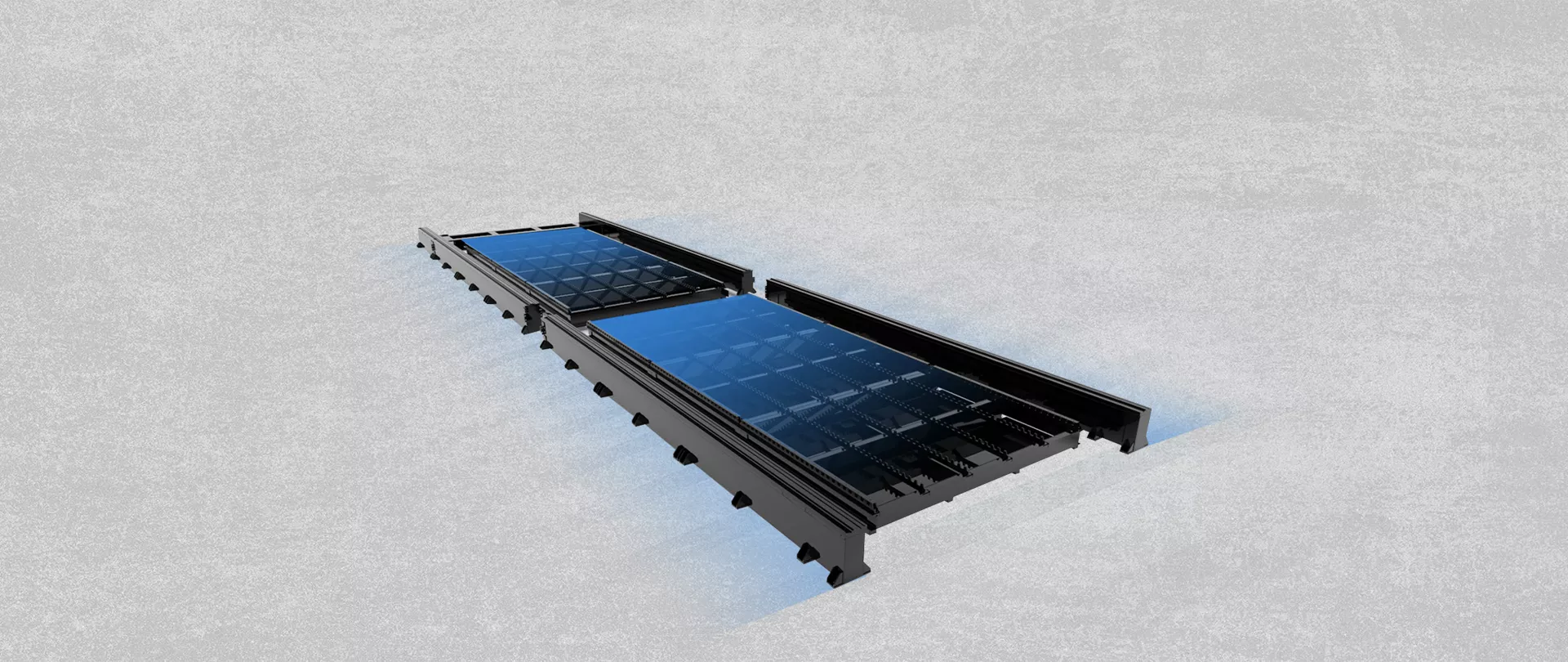

| Meja pertukaran | Meja ganda, otomatis, 15–20 s |
| Akurasi pemosisian | ±0.03 mm |
| Akselerasi maks | 1.2–1.5 G |

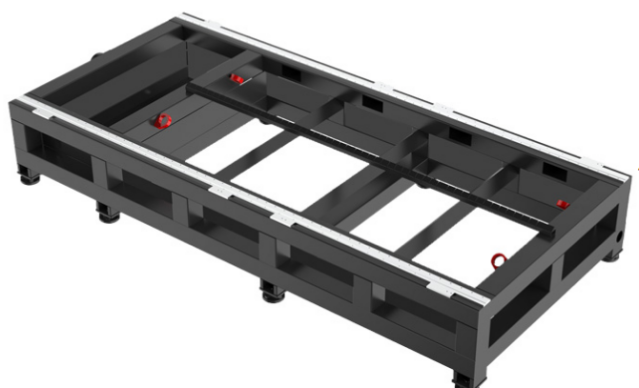

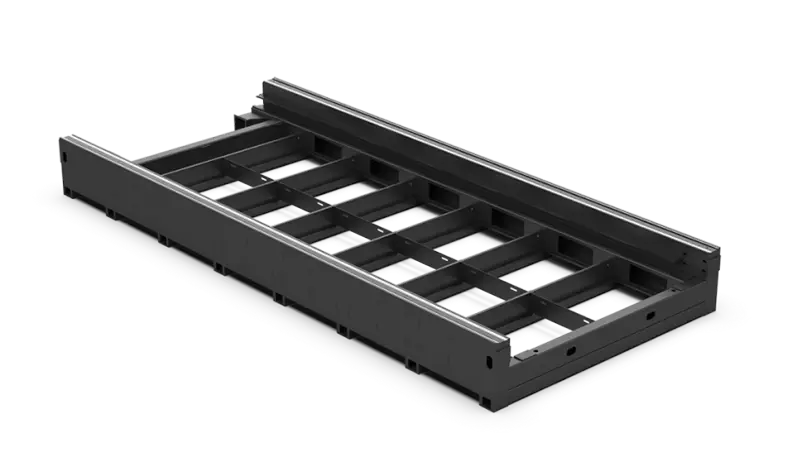

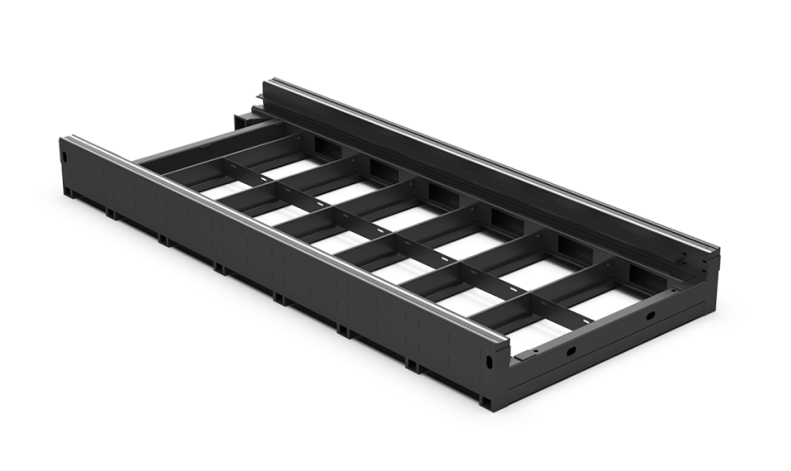

| Rangka | Tugas berat, bebas tegangan |
| Sertifikasi | CE, ISO 9001 |
| Garansi | 24 bulan untuk keseluruhan mesin (komponen habis pakai dikecualikan) |
Manfaat Meja Pertukaran
Hitung berapa lama laser berhenti per lembar saat ini: membersihkan komponen, mengambil sisa kerangka, mengangkat lembar berikutnya dengan crane. Pada meja tunggal, waktu tersebut terbuang di setiap lembar. Dengan meja pertukaran, proses ini terjadi selama pemotongan berlangsung, dan waktu terbuang menyusut menjadi hanya 15–20 detik saja. Semakin banyak lembaran per shift, semakin cepat investasi meja ini balik modal.

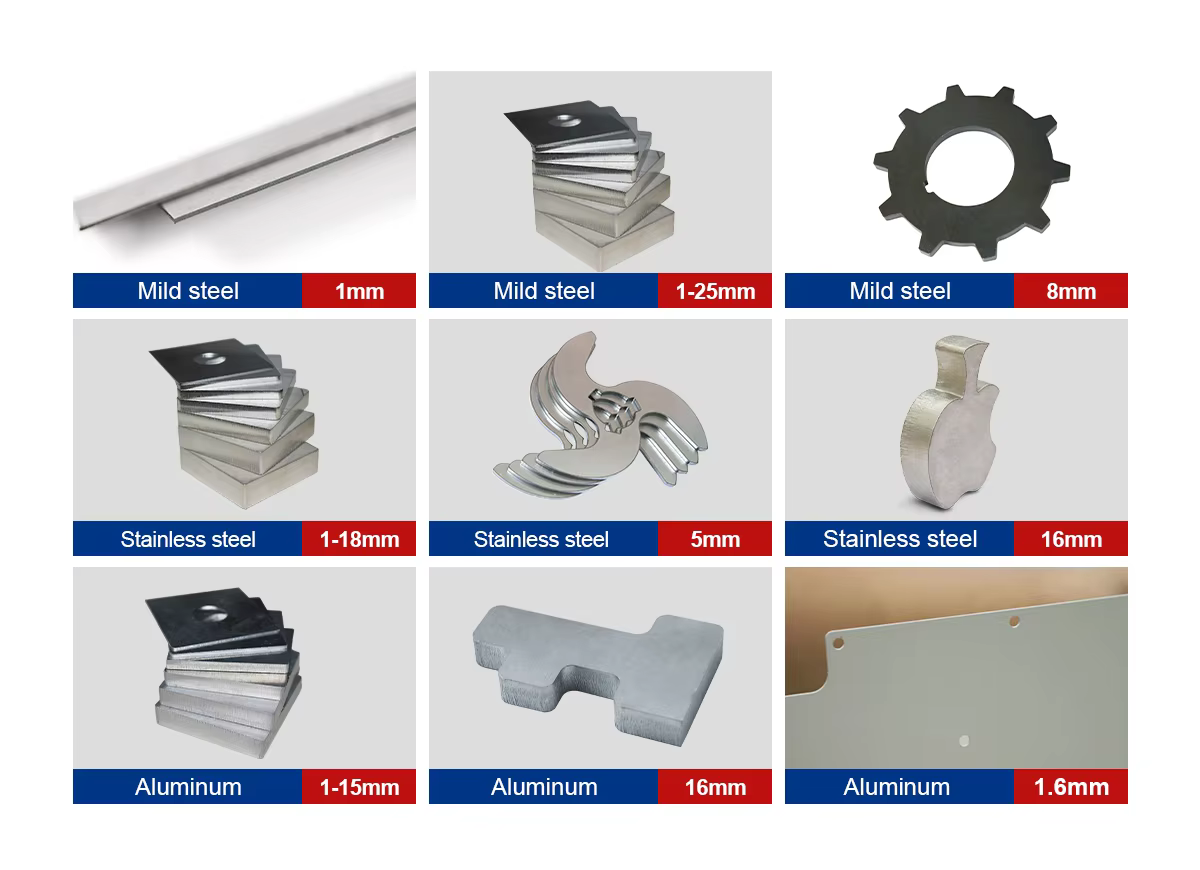

Kemampuan Potong Berdasarkan Daya
Ketebalan maksimum tipikal dari 1 kW hingga 60 kW; kolom terakhir menandai daya yang dapat dibawa oleh mesin ini. Angka-angka ini adalah batas maksimal, bukan rentang kerja harian. Tabel kecepatan berhenti pada 12 kW; untuk 20–30 kW, minta grafik dari sumber persis yang Anda tanyakan. Pada daya tinggi, peningkatan utamanya ada pada kecepatan potong untuk pelat sedang dan tebal.
| Daya laser | Baja karbon (O₂) | Stainless (N₂) | Aluminium (N₂) | Kuningan (N₂) | Model ini |
|---|---|---|---|---|---|
| 1 kW | 10 mm | 5 mm | 3 mm | 3 mm | ✓ |
| 1.5 kW | 16 mm | 6 mm | 4 mm | 3 mm | ✓ |
| 2 kW | 20 mm | 8 mm | 6 mm | 5 mm | ✓ |
| 3 kW | 22 mm | 10 mm | 8 mm | 6 mm | ✓ |
| 4 kW | 25 mm | 12 mm | 10 mm | 8 mm | ✓ |
| 6 kW | 25 mm | 20 mm | 16 mm | 12 mm | ✓ |
| 8 kW | 40 mm | 30 mm | 30 mm | 16 mm | ✓ |
| 12 kW | 40 mm | 40 mm | 40 mm | 16 mm | ✓ |
| 20 kW | 80 mm | 100 mm | 60 mm | 20 mm | ✓ |
| 60 kW | 200 mm | 150 mm | – | – | – |
Ketebalan maksimum adalah batas atas, dipotong secara perlahan dengan hasil tepi yang lebih kasar. Rencanakan produksi harian beberapa milimeter di bawah batas tersebut, dan konfirmasikan dengan tabel pemotongan dari sumber serta kepala potong (cutting head) yang tertera pada penawaran harga Anda.
Kecepatan Pemotongan Tipikal
| Ketebalan | 1.5 kW | 3 kW | 6 kW | 12 kW |
|---|---|---|---|---|
| 2 mm | 5.0 | 3.8–4.2 | – | – |
| 3 mm | 3.6 | 3.2–3.6 | 3.5–4.2 | – |
| 4 mm | 2.5 | 3.0–3.2 | 3.3–3.8 | – |
| 6 mm | 1.4 | 2.2–2.5 | 2.7–3.2 | – |
| 8 mm | 1.2 | 1.8–2.2 | 2.2–2.5 | – |
| 10 mm | 1.0 | 1.0–1.3 | 2.0–2.3 | 2.0–2.3 |
| 12 mm | 0.8 | 0.9–1.0 | 1.9–2.1 | 3.0–3.5 |
| 16 mm | 0.5 | 0.6–0.7 | 1.2–1.4 | 2.8–3.0 |
| 20 mm | – | 0.5–0.55 | 0.6–0.7 | 1.5–1.6 |
| 25 mm | – | – | 0.4–0.5 | 0.8–1.0 |
| Ketebalan | 1.5 kW | 3 kW | 6 kW | 12 kW |
|---|---|---|---|---|
| 1 mm | 20 | 28–35 | 40–50 | 50–60 |
| 2 mm | 7 | 18–24 | 25–30 | 40–45 |
| 3 mm | 4.5 | 7–10 | 15–18 | 30–35 |
| 5 mm | 1.5 | 3.0–3.6 | 7–8 | 15–18 |
| 6 mm | 0.8 | 2.0–2.7 | 6–7 | 13–15 |
| 8 mm | – | 1.0–1.2 | 3.5–3.8 | 8–10 |
| 10 mm | – | 0.5–0.6 | 1.6–2.0 | 6.5–7.5 |
| 12 mm | – | – | 1.0–1.2 | 5.0–5.5 |
| 16 mm | – | – | 0.5–0.6 | 2.0–2.3 |
| 20 mm | – | – | 0.2–0.35 | 1.2–1.4 |
Kecepatan dalam m/min. Nilai tipikal untuk pemotongan berkualitas baik; persyaratan tepi, grade material, kemurnian gas, dan kepala potong dapat mengubahnya. Penawaran harga Anda sudah mencakup tabel untuk konfigurasi yang persis sama.
Memilih Antara 1 kW dan 30 kW
Rangkal mesinnya sama; sumber laserlah yang menentukan biaya dan kemampuannya. Pada pelat tipis, siklus dibatasi oleh akselerasi 1.2–1.5 G, bukan oleh dayanya. Daya menghasilkan keuntungan pada pelat tebal: sumber 3 kW memotong baja karbon 10 mm pada kecepatan sekitar 1.0–1.3 m/min dengan oksigen, 6 kW pada 2.0–2.3 m/min, dan daya yang lebih tinggi akan meningkatkan kecepatan tersebut serta ketebalan yang bisa dipotong dengan tepi yang bersih.
Posisinya dalam Jajaran Laser PCL
| Model | Area kerja | Daya | Terbaik untuk |
|---|---|---|---|
| GF3012 | 3000 × 1200 mm | 6–60 kW | Daya tinggi pada ranjang yang kompak |
| LFP3015 | 3000 × 1500 mm | 1–12 kW | Meja tunggal terbuka; lembaran standar |
| LFP4020 (mesin ini) | 4000 × 2000 mm | 1–30 kW | Meja pertukaran ganda untuk volume tinggi |
| LFH4020 | 4000 × 2000 mm | 1–30 kW | Pelat daya tinggi pada ranjang las pelat |
| LFP6020 | 6000 × 2000 mm | 1.5–3 kW | Lembaran panjang dengan investasi lebih rendah |
| LFH6020 | 6000 × 2000 mm | 1–12 kW | Produksi format besar |
| 2-in-1 lembaran & pipa | 3015 atau 4020 + pipa Ø20–220 mm | 1–12 kW | Lembaran dan pipa dalam satu mesin |
Rencanakan Lokasi Penempatan
- Koneksi daya untuk laser source, chiller, dan exhaust secara bersamaan.
- Pasokan gas yang disesuaikan dengan kebutuhan nitrogen Anda.
- Ruang lantai untuk meja dan penanganan pelat.
- Ekstraksi asap dan area kerja yang terlindung.
Masalah Umum dan Cara Mengatasinya
| Masalah | Penyebab umum | Tindakan |
|---|---|---|
| Pertukaran meja berhenti | Terdapat slag pada rel pertukaran atau rantai | Bersihkan rel pertukaran dan periksa limit switch |
| Blow-out saat piercing pelat tebal | Piercing satu langkah pada pelat berat | Gunakan piercing bertahap dan biarkan pelat mendingin di antara proses piercing |
| Dross berlebih di bawah baja karbon tebal | Kecepatan terlalu tinggi, tekanan oksigen rendah, fokus terlalu negatif, nosel agak tersumbat | Kurangi kecepatan sebesar 5–8 %; jaga tekanan oksigen pada 0.5–0.7 bar; atur fokus +3 hingga +4 mm; periksa nosel |
| Dross di bawah stainless steel atau aluminium | Kecepatan terlalu tinggi, tekanan nitrogen terlalu rendah, atau fokus kurang dalam | Turunkan kecepatan atau tingkatkan tekanan; gerakkan fokus ke bawah (negatif) seiring bertambahnya ketebalan |
| Dimensi bergeser pada pelat yang panjang | Kotoran pada rack atau rel, atau pemuaian termal pada pelat | Bersihkan rel dan rack; potong dengan urutan yang menyebarkan panas |
Faktor Penentu Harga
| Item | Opsi | Pengaruh |
|---|---|---|
| Laser source | Merek (Raycus, IPG, Max) dan daya | Komponen tunggal terbesar; daya yang lebih tinggi lebih mahal dan memerlukan chiller serta suplai daya yang lebih besar |
| Cutting head | Raytools atau WSX auto-focus | Auto-focus dan perlindungan terhadap benturan |
| Sistem gerak | Merek servo, rel, dan rack | Akurasi untuk jangka panjang |
| Meja pertukaran | Dual table otomatis | Standar pada LFP4020; meningkatkan waktu aktif pemotongan laser |
| Otomasi | Sistem loading dan unloading | Untuk produksi jangka panjang tanpa pengawasan |
LFP4020 ditawarkan berdasarkan permintaan (quoatation).
Dari Pertanyaan hingga Produksi
- Komponen dan sampel. Kirimkan volume produksi, ukuran pelat, dan variasi ketebalan Anda; kami akan menentukan kapasitas laser source dan memperkirakan outputnya.
- Konfigurasi. Kami menentukan laser source, cutting head, meja, dan opsi lainnya, lalu mengirimkan tata letak beserta kebutuhan ruang lantai, daya, gas, dan sistem exhaust.
- Perakitan dan pengujian. Mesin dirakit dan diuji sebelum dikirim; waktu pengiriman (lead time) dikonfirmasi dalam penawaran.
- Persiapan lokasi. Lantai yang rata, catu daya, gas bantu dan udara bertekanan, serta ekstraksi asap harus siap sebelum mesin tiba.
- Pemasangan dan pelatihan. Termasuk dalam penawaran mesin; operator akan belajar nesting, parameter pemotongan, pengecekan harian, dan troubleshooting dasar.
- Dukungan. Garansi 24 bulan untuk seluruh mesin, tidak termasuk consumable.
Sebelum Anda Memesan
- Jumlah pelat per shift dan rata-rata waktu potong per pelat.
- Variasi ketebalan untuk menentukan kapasitas laser source antara 1 hingga 30 kW.
- Crane atau forklift untuk memuat pelat ke meja pertukaran.
- Catu daya dan pasokan nitrogen untuk pemotongan daya tinggi.
Pemeliharaan
| Kapan | Apa yang dilakukan |
|---|---|
| Harian | Periksa dan bersihkan protective window; periksa kondisi nosel dan pemusatan (centring); periksa tekanan gas. Periksa pergerakan meja pertukaran. |
| Mingguan | Bersihkan slag dari kedua meja dan rel pertukaran; bersihkan rel dan rack. |
| Secara berkala | Ganti slat; beri lubrikasi pada rel, rack, dan penggerak meja pertukaran; ganti air chiller dan filternya. |
Keamanan
Sinar laser yang dipantulkan dari pelat tidak terlihat oleh mata dan dapat melukai mata, sehingga area pemotongan harus tertutup atau dipagari dan interlock pintu harus berfungsi dengan baik. Jaga agar sistem exhaust tetap menyala dan filternya bersih; debu di dalam meja kerja dan filter dapat memicu kebakaran, terutama setelah memproses aluminium. Jauhkan peralatan oksigen dari minyak dan permadani gemuk (grease), serta amankan tabung gas.
Kelebihan dan Keterbatasan
Kelebihan
- Proses loading dapat dilakukan saat pemotongan berlangsung
- Daya 1–30 kW dalam satu rangka
- Akselerasi tinggi
Keterbatasan yang Perlu Diketahui
- Membutuhkan ruang lantai yang lebih luas daripada meja tunggal
- Daya tinggi memerlukan pasokan listrik dan gas yang besar
- Mekanisme pertukaran memerlukan perawatan
FAQ LFP4020
Seberapa cepat LFP4020 menukar meja?
Meja pertukaran otomatis berganti dalam waktu 15–20 detik.
Berapa besar daya yang didukung?
Sumber fiber laser 1 kW hingga 30 kW dari Raycus atau IPG.
Apakah daya tinggi diperlukan untuk pelat tipis?
Jarang sekali. Pada pelat tipis, akselerasi yang menentukan kecepatan; daya tinggi sangat berguna pada pelat sedang dan tebal.
Bisakah saya melihat hasil potong pada material saya sendiri?
Ya. Kirimkan gambar kerja, jenis material, dan ketebalannya.
Berapa banyak ruang lantai yang dibutuhkan oleh meja pertukaran?
Lebih besar daripada model meja tunggal 4020 karena meja kedua berada di samping rangka utama. Gambar tata letak dalam penawaran akan menunjukkan ukuran pastinya.
Bisakah diotomatisasi lebih lanjut?
Ya. Tanyakan tentang sistem loading dan unloading yang sesuai dengan ukuran pelat Anda.
Bandingkan semua mesin pemotong laser serat secara berdampingan di panduan pemilihan kami.
Kirimkan volume dan variasi ketebalan Anda. Kami akan menentukan kapasitas laser source dan memberikan penawaran LFP4020 beserta persyaratan ruang kerjanya.
