Mesin Potong Plasma CNC

Apa Itu Pemotongan Plasma CNC?

Mesin pemotong plasma mengirimkan busur listrik melalui nosel sempit bersamaan dengan aliran gas. Busur tersebut memanaskan gas hingga menjadi plasma, yang cukup panas untuk melelehkan baja, dan semburan gas meniupkan logam cair keluar dari potongan. Karena busur memerlukan jalur balik melalui benda kerja, plasma dapat memotong logam apa pun yang konduktif secara elektrik: baja karbon, baja tahan karat, aluminium, tembaga, dan kuningan.

Pada mesin CNC, obor (torch) dibawa oleh sumbu bermotor yang mengikuti program pemotongan. Pengontrol ketinggian menjaga obor pada jarak yang tepat dari pelat dengan mengukur tegangan busur, sehingga potongan tetap konsisten meskipun pelat tidak benar-benar rata. Kepala bevel menambahkan sumbu kemiringan, sementara mesin pipa dan profil menambahkan rotasi, sehingga prinsip yang sama dapat mencakup komponen datar, persiapan las, pipa, dan balok.

Siapa yang Menggunakan Mesin Potong Plasma?

Mesin Potong Plasma Mana yang Anda Butuhkan?

Jajaran produk plasma kami mencakup semuanya, mulai dari pemotong manual portabel hingga lini pemotongan profil 8 sumbu. Mulailah dari apa yang Anda potong, lalu seberapa banyak:

Pelat, Bevel, Pipa, atau Profil: Empat Jenis Pemotongan Plasma

Pemotongan pelat datar

Mesin meja atau gantry menggerakkan obor pada sumbu X dan Y di atas pelat datar dan memotong komponen dari tata letak nesting. Ini adalah andalan fabrikasi umum: braket, flensa, pelat dasar, dan komponen mesin. P3015 cocok untuk bengkel dengan ruang terbatas; mesin gantry menangani pelat yang lebih besar dan lebih berat.

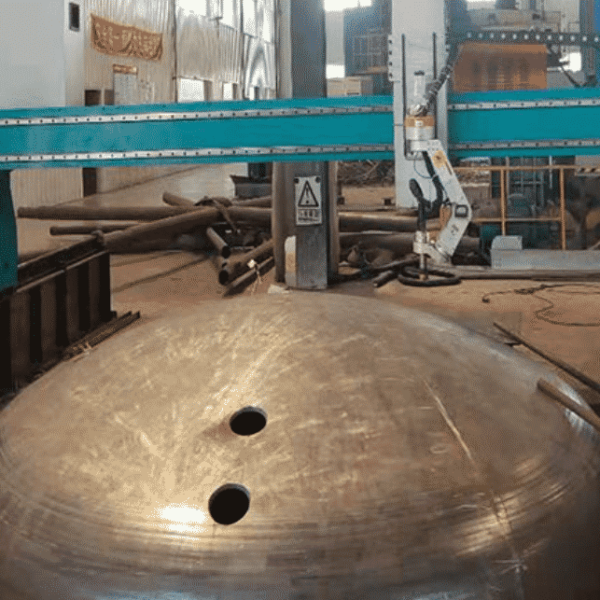

Pemotongan bevel

Komponen tebal yang akan dilas memerlukan tepi yang di-bevel. Kepala bevel 5 sumbu memiringkan obor saat memotong, sehingga bevel V, X, Y, dan K siap dilas langsung dari mesin. Ini menghilangkan langkah gerinda atau milling terpisah dan membuat persiapan las menjadi konsisten.

Pemotongan pipa

Mesin potong plasma pipa memutar pipa dan menggerakkan obor di sepanjang pipa, sehingga dapat memotong saddle, lubang persimpangan, dan miter yang jika dilakukan secara manual akan lambat dan tidak akurat. Ini umum digunakan dalam jalur pipa, bejana tekan, dan pekerjaan tabung struktural.

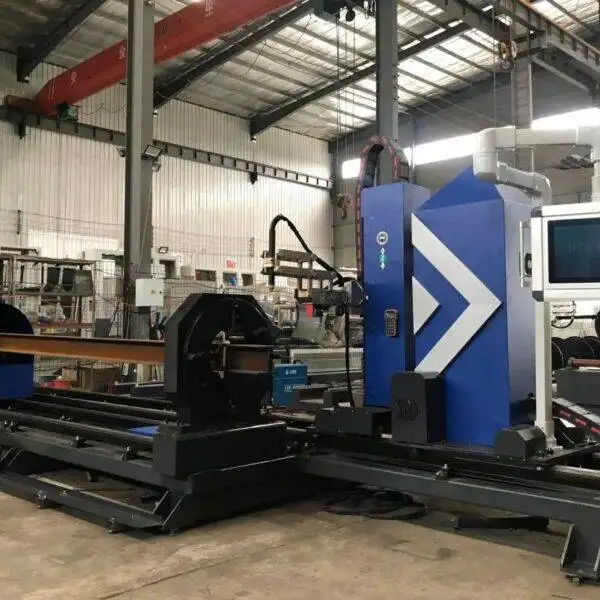

Pemotongan profil

Pemotong profil 8 sumbu menangani tabung bundar dan persegi, kanal, serta balok H atau I, memotong dan mem-bevel flensa sekaligus web. Dengan obor plasma dan obor oksi-bahan bakar pada satu mesin, mesin ini mencakup dinding tipis dan bagian baja karbon berat hingga 100 mm.

Area Kerja dan Ukuran Meja

Pilih area kerja berdasarkan pelat yang Anda beli, bukan komponen yang Anda potong. Pelat baja umum berukuran 1,5 m × 3 m, 2 m × 6 m, dan lebih besar; meja yang memuat pelat penuh menghemat pemotongan dan penanganan sebelum pelat mencapai mesin. Mesin tipe meja cocok untuk bengkel yang memotong lembaran dan pelat yang lebih kecil; mesin gantry dibuat sesuai lebar dan panjang pelat yang Anda tentukan, dan relnya dapat diperpanjang nanti. Untuk mesin pipa dan profil, angka pentingnya adalah diameter atau bagian terbesar dan panjang terpanjang yang perlu Anda muat.

Seberapa Tebal Plasma Dapat Memotong?

Setiap sumber plasma memiliki dua angka ketebalan, dan pembeli sering kali membandingkan angka yang salah. Angka pemisahan (severance) adalah pelat ketebalan maksimum yang dapat ditembus oleh busur, secara perlahan dan dengan tepi yang kasar. Angka pemotongan berkualitas adalah apa yang dapat Anda potong setiap hari dengan tepi yang bersih dan siku. Sebagai aturan praktis, rencanakan mesin Anda berdasarkan angka kualitas dan perkirakan besarnya sekitar setengah hingga dua pertiga dari angka pemisahan.

Batas persisnya bergantung pada sumber plasma yang Anda pilih. Kirimkan kepada kami pelat tertebal dan yang paling sering Anda gunakan, dan kami akan menentukan ukuran sumber yang tepat untuk Anda.

Plasma Udara atau Sumber Plasma Industri?

Mesin tingkat pemula menggunakan plasma udara: gas pemotong adalah udara bertekanan biasa, suku cadangnya murah, dan penyiapannya sederhana. Ini cocok untuk baja karbon, baja tahan karat, dan aluminium dalam ketebalan tipis dan sedang.

Mesin bevel, pipa, dan profil biasanya menggunakan sumber plasma industri, seperti Hypertherm, Kjellberg, atau LGK, yang kami pasang agar sesuai dengan anggaran Anda. Sumber yang lebih kuat memotong pelat lebih tebal pada kecepatan lebih tinggi dan menjaga tepi tetap siku, yang penting saat komponen langsung masuk ke tahap pengelasan.

Pengontrol CNC, Perangkat Lunak, dan Nesting

Pengontrol dan perangkat lunak menentukan seberapa cepat operator beralih dari gambar ke komponen jadi. Komponen biasanya digambar dalam CAD dan diimpor sebagai file DXF. Perangkat lunak nesting kemudian mengatur sebanyak mungkin komponen pada setiap pelat, yang secara langsung memangkas biaya material. Mesin pipa dan profil menggunakan perangkat lunak khusus yang mengubah persimpangan, saddle, atau coak balok menjadi jalur pemotongan tanpa pemrograman manual.

• Kontrol ketinggian obor (THC): menjaga jarak tetap konstan untuk tepi yang siku dan umur pakai suku cadang yang panjang.
• Pengaturan lead-in dan penusukan (pierce): memulai setiap potongan di luar komponen sehingga tanda penusukan tetap berada di bagian sisa (scrap).
• Bagan potong: pengaturan arus, kecepatan, dan gas untuk setiap material dan ketebalan, yang tersimpan di dalam pengontrol.
• Pemotongan garis bersama (common-line cutting) dan bridging: mengurangi penusukan dan pergerakan pada komponen yang di-nesting.

Kualitas Potong: Masalah Umum dan Solusinya

Sebagian besar masalah pada tepi potongan mesin plasma berasal dari kecepatan, arus, ketinggian, atau komponen habis pakai (consumables) yang aus, bukan dari rangka mesin. Tabel ini membantu operator memperbaikinya dengan cepat:

Memotong Berbagai Jenis Logam

Ekstraksi Asap: Meja Downdraft atau Water Table?

Pemotongan plasma menghasilkan asap dan debu halus, sehingga setiap mesin memerlukan sistem pembuangan.

• Meja downdraft: kipas menarik asap ke bawah melalui meja menuju filter. Sistem ini menjaga kebersihan bengkel dan menjaga suku cadang tetap kering. Model P3015 dilengkapi meja downdraft bawaan.
• Water table (meja air): pelat diletakkan tepat di atas atau di dalam air, yang menyaring debu serta mengurangi kebisingan dan distorsi panas. Hasil potongan akan basah dan airnya memerlukan perawatan berkala.
• Untuk mesin gantry besar, ekstraksi downdraft sektional hanya menarik udara di bawah bagian yang sedang dipotong, sehingga menghemat daya kipas.

Biaya Operasional

• Consumables: elektroda and nosel akan aus pada setiap proses pierce. Ini adalah biaya operasional terbesar setelah listrik, jadi tanyakan harga consumables beserta harga mesinnya.
• Gas: plasma udara membutuhkan kompresor dengan udara kering dan bebas minyak; untuk kebutuhan industri mungkin juga menggunakan oksigen atau nitrogen. Pemotongan oksiasetilena memerlukan oksigen dan gas bahan bakar.
• Daya listrik: periksa tegangan (voltase) dan fasa catu daya Anda terhadap sumber plasma sebelum melakukan pemesanan.
• Perawatan: jaga kebersihan rel dan rak, periksa pengontrol ketinggian torch (torch height control), dan ganti consumables yang aus sebelum merusak hasil potongan.

Jadwal Perawatan

Keselamatan di Area Pemotongan Plasma

• Gunakan pelindung mata dengan tingkat kegelapan yang sesuai; busur plasma memancarkan sinar ultraviolet yang kuat.
• Nyalakan ekstraksi asap atau gunakan water table setiap kali mesin memotong; asap plasma mengandung partikel logam halus.
• Pastikan mesin diarde (ditanam) dengan baik dan pelat terhubung ke klem kerja.
• Jauhkan bahan yang mudah terbakar dari meja dan sediakan alat pemadam api di dekatnya.
• Gunakan pelindung pendengaran saat melakukan pemotongan arus tinggi, terutama jika tidak menggunakan water table.

Plasma atau Fiber Laser?

Jika sebagian besar bagian Anda adalah lembaran tipis dengan detail halus, silakan lihat mesin pemotong fiber laser kami. Untuk pelat tebal, bevel, pipa, dan balok, plasma biasanya menjadi pilihan yang lebih ekonomis.

Apa yang Menentukan Harga Mesin Pemotong Plasma

Pengiriman, Pemasangan, dan Pelatihan

Mesin dikemas untuk pengiriman laut dan dikirim dari Qingdao atau pelabuhan Tiongkok lainnya atas permintaan, dengan harga FOB Qingdao. Mesin tipe meja sebagian besar dikirim dalam kondisi pra-rakit dan dapat segera dioperasikan setelah tiba; mesin gantry, bevel, pipa, dan profil memerlukan penyelarasan rel dan commissioning. Panduan pemasangan dan pelatihan operator tersedia, baik di lokasi atas permintaan maupun secara jarak jauh, dan setiap mesin dilengkapi garansi 24 bulan dengan dukungan teknis jarak jauh.

Daftar Periksa Pembelian (Buying Checklist)

Kirimkan detail ini kepada kami agar kami dapat memberikan penawaran mesin yang tepat sejak pertama kali:

• Material yang Anda potong serta ketebalan maksimum dan ketebalan yang paling sering digunakan.
• Ukuran pelat yang Anda beli, atau diameter pipa, profil, dan panjang maksimum.
• Apakah komponen memerlukan bevel untuk pengelasan.
• Contoh komponen: kirimkan gambar teknik atau file DXF.
• Target output harian dan jumlah shift kerja.
• Catu daya (tegangan, fasa, frekuensi) dan ketersediaan udara kompresor.
• Pelabuhan tujuan, jika Anda membutuhkan bantuan pengiriman.

FAQ Mesin Pemotong Plasma

Bagaimana cara termurah untuk memulai pemotongan CNC plasma?

Mesin tipe meja seperti P3015 atau gantry kecil dengan sumber plasma udara. Keduanya mulai dari sekitar USD 2.000 FOB Qingdao, tergantung pada konfigurasinya.

Apakah plasma dapat memotong stainless steel dan aluminium?

Ya. Plasma dapat memotong semua logam yang bersifat konduktif secara listrik, termasuk baja karbon, stainless steel, aluminium, dan tembaga.

Apakah saya memerlukan mesin 5-axis?

Hanya jika komponen Anda memerlukan tepi miring (bevel) untuk pengelasan. Kepala 5-axis memotong bevel V, X, Y, dan K dalam satu kali jalan; untuk tepi lurus, mesin X-Y standar sudah cukup.

Seberapa tebal mesin plasma Anda dapat memotong?

Pemotongan berkualitas pada unit portabel adalah 12–25 mm. Pemotong profil 8-axis memotong hingga 30 mm dengan plasma dan hingga 100 mm dengan torch api. Angka persisnya tergantung pada sumber plasma yang digunakan.

Sumber plasma apa saja yang dapat dipasang?

Sumber plasma Hypertherm, Kjellberg, dan LGK dapat dipasang pada mesin bevel, pipa, dan profil, yang dipilih agar sesuai dengan kebutuhan ketebalan dan anggaran Anda.

Bagaimana cara pengiriman mesin?

Mesin dikemas untuk pengiriman laut dan dikirim dari Qingdao atau pelabuhan Tiongkok lainnya atas permintaan. Mesin tipe meja dikirim dalam keadaan sebagian besar sudah dirakit.

Garansi apa yang Anda berikan?

24 bulan untuk seluruh mesin, tidak termasuk suku cadang habis pakai, dengan dukungan teknis jarak jauh.

Plasma atau laser: mana yang harus saya beli?

Laser untuk pelat tipis dengan detail halus; plasma untuk pelat tebal, bevel, pipa, dan profil baja dengan investasi yang lebih rendah.

Catu daya apa yang dibutuhkan oleh mesin potong plasma CNC?

Unit portabel menggunakan AC 220 V atau 380 V. Sumber plasma industri biasanya memerlukan catu daya tiga fase; beri tahu kami voltase dan frekuensi Anda dan kami akan menyesuaikan sumbernya.

Bisakah pemotong plasma memotong bevel pada pipa?

Ya. Mesin pemotong profil 8-sumbu dapat membuat bevel pada pipa dan profil baja hingga ±60°, dan pemotong pipa menangani sambungan pelana serta lubang intersepsi.

Berapa lama umur pakai suku cadang habis pakai plasma?

Tergantung pada arus, jumlah penusukan (pierce), dan kualitas udara. Udara yang kering, bersih, dan lebih sedikit penusukan melalui pemotongan garis bersama (common-line cutting) membuat elektroda dan nosel bertahan jauh lebih lama.

Format file apa yang digunakan oleh mesin?

Komponen biasanya digambar di CAD dan diimpor sebagai file DXF; perangkat lunak nesting membuat program pemotongan.

Kirimkan ukuran dan ketebalan pelat Anda kepada kami. Kami akan merekomendasikan mesin dan sumber plasma, serta memberikan penawaran FOB Qingdao.
