LFP6020: نظرة عامة
ماكينة LFP6020 هي ماكينة ليزر مفتوحة ذات طاولة واحدة بمساحة تشغيل 6000 × 2000 مم وقدرات مصدر ليزر من 1.5 كيلوواط إلى 3 كيلوواط. إنها الطريقة الاقتصادية لقطع الألواح بطول 6 متر: ألواح القواعد والشرائح للهياكل الفولاذية، الحروف الكبيرة، لوحات المصاعد وأجزاء هياكل الماكينات.

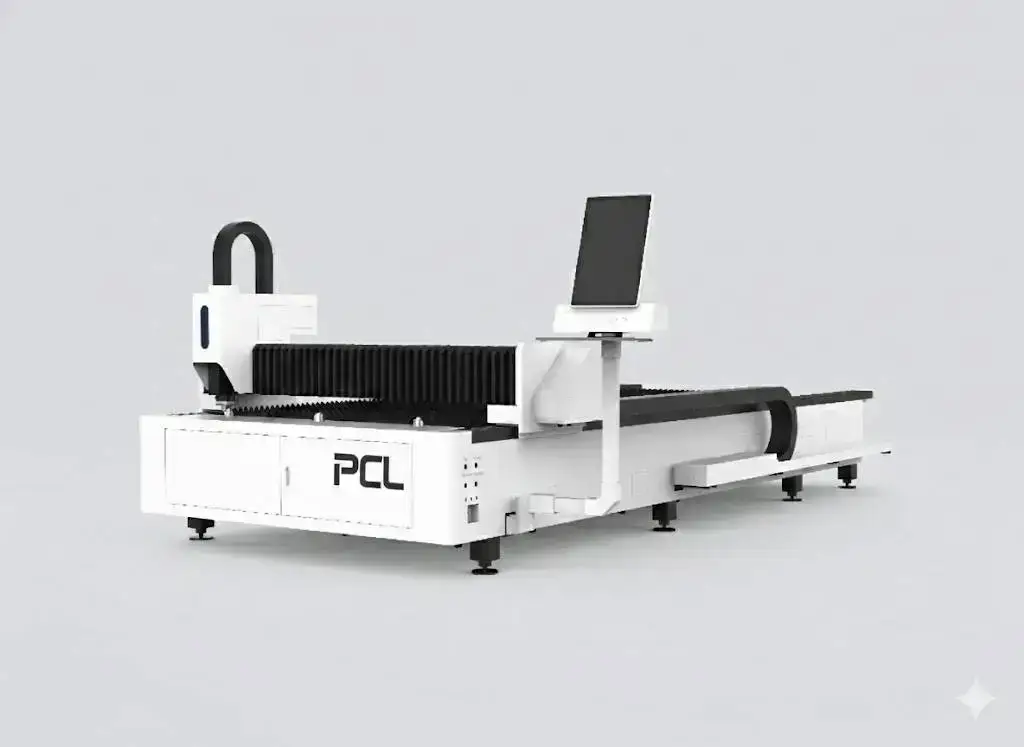

عرض توضيحي لماكينة LFP6020
ماكينة LFP6020 تقطع على طاولة عمل بطول 6 متر.
المواصفات التقنية
| منطقة العمل | 6000 × 2000 مم |
|---|---|
| التصميم | إطار مفتوح، طاولة واحدة |
| مصدر الليزر | 1.5–3 كيلوواط؛ Raycus أو Max |
| نظام الحركة | محركات ومقود سيرفو |
| شفط الأدخنة | شفط مقسّم تحت طاولة العمل |
| الشهادات | CE، ISO 9001 |
| الضمان |
ما تقطعه خيارات القدرة المختلفة
السمك الأقصى النموذجي من 1 كيلوواط إلى 60 كيلوواط؛ العمود الأخير يحدد القدرات التي يمكن لهذه الماكينة تحملها. اعتبر هذه الأرقام هي الحد الأقصى وليس نطاق العمل اليومي. بهذه القدرات، تعد ماكينة LFP6020 مناسبة للألواح الرقيقة إلى المتوسطة على تنسيقات طويلة؛ أما للألواح السميكة على طاولة بطول 6 متر، فالرجاء مراجعة الطراز LFH6020.
| قدرة الليزر | صلب كربوني (O₂) | ستانلس ستيل (N₂) | ألومنيوم (N₂) | نحاس أصفر (N₂) | هذا الطراز |
|---|---|---|---|---|---|
| 1 كيلوواط | 10 مم | 5 مم | 3 مم | 3 مم | – |
| 1.5 كيلوواط | 16 مم | 6 مم | 4 مم | 3 مم | ✓ |
| 2 كيلوواط | 20 مم | 8 مم | 6 مم | 5 مم | ✓ |
| 3 كيلوواط | 22 مم | 10 مم | 8 مم | 6 مم | ✓ |
| 4 كيلوواط | 25 مم | 12 مم | 10 مم | 8 مم | – |
| 6 كيلوواط | 25 مم | 20 مم | 16 مم | 12 مم | – |
| 8 كيلوواط | 40 مم | 30 مم | 30 مم | 16 مم | – |
| 12 كيلوواط | 40 مم | 40 مم | 40 مم | 16 مم | – |
| 20 كيلوواط | 80 مم | 100 مم | 60 مم | 20 مم | – |
| 60 كيلوواط | 200 مم | 150 مم | – | – | – |
السمك الأقصى هو الحد الأعلى، ويتم القطع ببطء وبحافة أكثر خشونة. خطط لإنتاجك اليومي بسك أقل ببضعة ملليمترات، وتأكد من جدول القطع الخاص بمصدر الليزر ورأس القطع الموجود في عرض السعر الخاص بك.
سرعات القطع النموذجية
| السمك | 1.5 كيلوواط | 2 كيلوواط | 3 كيلوواط |
|---|---|---|---|
| 2 مم | 5.0 | 5.2 | 3.8–4.2 |
| 3 مم | 3.6 | 4.2 | 3.2–3.6 |
| 4 مم | 2.5 | 3.0 | 3.0–3.2 |
| 6 مم | 1.4 | 1.8 | 2.2–2.5 |
| 8 مم | 1.2 | 1.3 | 1.8–2.2 |
| 10 مم | 1.0 | 1.1 | 1.0–1.3 |
| 12 مم | 0.8 | 0.9 | 0.9–1.0 |
| 16 مم | 0.5 | 0.7 | 0.6–0.7 |
| 20 مم | – | 0.4 | 0.5–0.55 |
| السمك | 1.5 كيلوواط | 2 كيلوواط | 3 كيلوواط |
|---|---|---|---|
| 1 مم | 20 | 28 | 28–35 |
| 2 مم | 7 | 10 | 18–24 |
| 3 مم | 4.5 | 5 | 7–10 |
| 5 مم | 1.5 | 2 | 3.0–3.6 |
| 6 مم | 0.8 | 1.5 | 2.0–2.7 |
| 8 مم | – | 0.6 | 1.0–1.2 |
| 10 مم | – | – | 0.5–0.6 |
السرعات بالمتر/دقيقة. القيم نموذجية للقطع عالي الجودة؛ متطلبات الحواف، درجة المواد، نقاوة الغاز ورأس القطع تؤثر على تغييرها. يتضمن عرض السعر الخاص بك جدول التكوين الدقيق.
لماذا طاولة مفتوحة بطول 6 متر؟
الألواح الطويلة صعبة التحميل. يتيح الإطار المفتوح للرافعة الشوكية إنزالها من الجانب أو الأمام، ويمكن للمشغل رؤية اللوح بالكامل. نظام الشفط المقسّم يسحب الهواء فقط تحت جزء الطاولة قيد القطع، لذلك لا يتعين على المروحة سحب الهواء عبر مساحة 12 متر مربع من الشبكة دفعة واحدة. إن الاستغناء عن الكابينة المغلقة وطاولة التبادل يتيح خفض السعر بشكل كبير مقارنة بماكينات الإنتاج بطول 6 متر.
موقعها ضمن مجموعة ماكينات الليزر من PCL
| الطراز | منطقة العمل | القدرة | الأفضل لـ |
|---|---|---|---|
| GF3012 | 3000 × 1200 مم | 6–60 كيلوواط | قدرة عالية على طاولة مدمجة |
| LFP3015 | 3000 × 1500 مم | 1–12 كيلوواط | طاولة واحدة مفتوحة؛ الألواح القياسية |
| LFP4020 | 4000 × 2000 مم | 1–30 كيلوواط | طاولة تبادل مزدوجة للإنتاج الكثيف |
| LFH4020 | 4000 × 2000 مم | 1–30 كيلوواط | ألواح عالية القدرة على هيكل ملحوم |
| LFP6020 (هذه الماكينة) | 6000 × 2000 مم | 1.5–3 كيلوواط | ألواح طويلة باستثمار أقل |
| LFH6020 | 6000 × 2000 مم | 1–12 كيلوواط | الإنتاج واسع النطاق |
| ألواح وأنابيب 2 في 1 | 3015 أو 4020 + أنابيب Ø20–220 مم | 1–12 كيلوواط | الألواح والأنابيب على ماكينة واحدة |
الأعمال النموذجية
- ألواح القواعد، الشرائح وألواح التوصيل للهياكل الفولاذية.
- الحروف والشعارات الكبيرة.
- أجزاء الآلات الزراعية.
- لوحات الستانلس ستيل الطويلة للمصاعد.
- مقاسات الألواح المختلطة في ورش العمل.
المشاكل الشائعة وكيفية إصلاحها
| المشكلة | السبب المعتاد | ما يجب فعله |
|---|---|---|
| انحراف الأبعاد على لوح طويل | اتساخ القضبان أو المسننات، أو التمدد الحراري للوح | تنظيف القضبان والمسننات؛ القطع بترتيب يوزع الحرارة |
| احتراق الزوايا والثقوب الصغيرة | تراكم الحرارة حيث يبطئ رأس القطع | استخدام زيادة تدريجية للقدرة عند الزوايا؛ تغيير ترتيب القطع لتوزيع الحرارة |
| انقلاب القطع واصطدامها برأس القطع | سقوط القطع الصغيرة بين شرائح الطاولة | ترك وصلات دقيقة؛ استبدال الشرائح التالفة؛ قطع القطع الصغيرة أخيراً |
| عدم اكتمال القطع | عدم انتهاء مرحلة الثقب، البؤرة ليست موجبة بدرجة كافية في قطع الأكسجين، عدسة الحماية متسخة | ترك مراحل الثقب تنتهي بالكامل؛ رفع البؤرة بزيادات 1 مم؛ تنظيف أو استبدال العدسة الواقية |
ما يحدد السعر
| العنصر | الخيارات | التأثير |
|---|---|---|
| مصدر الليزر | العلامة التجارية (Raycus، IPG، Max) والقدرة | العنصر الفردي الأكبر؛ القدرة الأعلى تكلف أكثر وتحتاج إلى مبرد ووحدة تغذية أكبر |
| رأس القطع | التركيز التلقائي Raytools أو WSX | التركيز التلقائي والحماية ضد التصادمات |
| نظام الحركة | ماركة السيرفو، القضبان والمسننات | الدقة على مر السنين |
| الطاولة | طاولة واحدة مفتوحة، 6000 × 2000 مم | الألواح الطويلة بأقل تكلفة لكل متر مربع من طاولة العمل |
| القدرة | 1.5–3 كيلوواط | للألواح الرقيقة إلى المتوسطة |
يتم تسعير الطراز LFP6020 عند الطلب.
من الاستفسار إلى الإنتاج
- القطع والعينات. أرسل أطول أجزاء لديك وأحجام الألواح التي تشتريها.
- التكوين. نقوم بتحديد مصدر الليزر، رأس القطع، الطاولة والخيارات، ونرسل مخطماً يوضح مساحة الورشة، الطاقة، الغاز وتوصيلات سحب الأدخنة.
- التجميع والاختبار. يتم تجميع الجهاز واختباره قبل الشحن؛ ويتم تأكيد وقت التسليم في عرض السعر.
- تجهيز الموقع. أرضية مستوية، مصدر طاقة، غاز مساعد وهواء مضغوط، مع جاهزية نظام شفط الأدخنة قبل الوصول.
- التركيب والتدريب. يتم تضمينه في عرض سعر الجهاز؛ يتعلم المشغلون برمجة التعشيش، معاملات القطع، الفحوصات اليومية واكتشاف الأعطال البسيطة.
- الدعم الفني. ضمان لمدة 24 شهراً على الجهاز بالكامل، باستثناء المواد المستهلكة.
قبل أن تطلب
- أطول الأجزاء وأبعاد الألواح.
- إمكانية دخول الرافعة الشوكية أو الونش على طول طاولة العمل بطول 6 متر.
- تنوع السماكات: الطراز LFP6020 مخصص للألواح من الرقيقة إلى المتوسطة.
- مساحة لتخصيص منطقة آمنة ومحمولة حول الطاولة المفتوحة.
الصيانة
| متى | ماذا تفعل |
|---|---|
| يومياً | فحص وتنظيف نافذة الحماية؛ فحص حالة الفون (الفوهة) والسنترة؛ فحص ضغوط الغاز. |
| أسبوعياً | إزالة الخبث على طول الطاولة بالكامل؛ تنظيف القضبان والتروس المسننة (Racks)؛ فحص مناطق الشفط. |
| بشكل دوري | استبدال شرائح الطاولة؛ تشحيم القضبان والتروس المسننة؛ تغيير ماء المبرد والفلاتر. |
السلامة
الجهاز المفتوح ليس له غلاف يحيط بشعاع الليزر، والضوء المنعكس من الصاج غير مرئي ويمكن أن يضر العيون. احرص على إحاطة المنطقة المحيطة بالطاولة بسياج أثناء القطع، وأعطِ أي شخص بداخلها نظارات حماية من الليزر مخصصة للطول الموجي المناسب، وحافظ على تشغيل نظام الشفط. قدشتعل النيران في الخبث والغبار داخل الطاولة، خاصة بعد قطع الألومنيوم؛ قم بتنظيف الطاولة بانتظام واحتفظ بطفاية حريق قريبة. يجب إبقاء أسطوانات وخطوب الغاز (الأكسجين) خالية تماماً من الزيوت والشحوم.
الأسئلة الشائعة حول LFP6020
ما هي مساحة العمل؟
6000 × 2000 مم، لذا فإن ألواح بطول 6 متر تتسع دون الحاجة لقصها مسبقاً.
ما هي قدرة الليزر المتاحة؟
من 1.5 كيلوواط إلى 3 كيلوواط باستخدام مصادر Raycus أو Max. للحصول على قدرة أعلى على طاولة بطول 6 متر، راجع الطراز LFH6020 بقدرة تصل إلى 12kW.
كيف يتم التحميل على الجهاز؟
عبر رافعة شوكية أو ونش من جانب أو مقدمة الإطار المفتوح.
كيف يتم التعامل مع الأدخنة؟
عبر نظام شفط مقسم إلى مناطق تحت الطاولة، متصل بوحدة فلترة.
هل يمكنه قطع شرائح بطول 6 متر دون توقف؟
نعم، يبلغ طول الطاولة 6000 مم، لذا يتم قطع الشرائح والأجزاء الطويلة من لوح واحد.
هل قدرة 3 كيلوواط كافية للهياكل المعدنية؟
بالنسبة لوصلات واللوحات الأساسية بالسماكات الرقيقة إلى المتوسطة، نعم. أما للألواح الثقيلة، فيرجى مراجعة الطراز LFH6020 أو LFH4020.
قارن بين جميع ماكينات قطاع ليزر الألياف جنباً إلى جنب في دليل الاختيار الخاص بنا.
أرسل أطول أجزاء لديك وخاماتك. سنقوم بتأكيد التكوين وإرسال عرض سعر للطراز LFP6020.
