Kaynak Robotları ve Robotik Kaynak Sistemleri

Kaynak Robotu Nedir ve Ne Zaman Maliyetini Çıkarır?

Kaynak robotu, kaynak torçunu tutan ve her parçada aynı hız, açı ve parametrelerle programlanmış bir yolu tekrarlayan bir koldur. Kolun etrafında bir sistem bulunur: bir kaynak güç kaynağı, tel besleyici, dikişi bulan sensörler ve genellikle robotu dikişe veya dikişi robota getiren bir pozisyoner, ray veya gantry.

Bir robot, kaynak süresi bir darboğaz olduğunda, vasıflı kaynakçılar işe almak zor olduğunda veya kalite vardiyadan vardiyaya değiştiğinde maliyetini çıkarır. İnsanların yerini alması gerekmez: Çoğu atölyede robot uzun, tekrarlayan dikişleri alır ve kaynakçılar montaja, zorlu birleşim yerlerine ve kontrole geçer.

Hangi Kaynak Robotu Parçalarınıza Uygun?

Doğru kaynak robotu çoğunlukla parçalarınızın boyutuna ve kaç tane ürettiğinize bağlıdır. Bu tabloyu başlangıç noktası olarak kullanın:

Bir Bakışta Altı Sistem

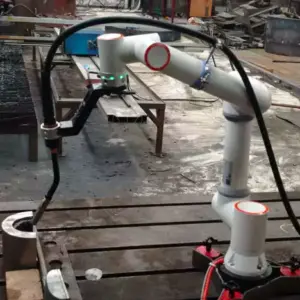

Kobot kaynak istasyonu

Kaynak masası üzerinde, dakikalar içinde elle öğretilen işbirlikçi bir kol. Yaklaşık 2 m'ye kadar olan parçaların küçük ve orta ölçekli serilerine uygundur ve bir risk değerlendirmesinin ardından genellikle çitsiz çalışabilir.

Robot kaynak iş istasyonu

500 kg'dan 5 t'un üzerine kadar tek eksenli, L tipi veya C tipi pozisyonere sahip endüstriyel bir robot. Pozisyoner, her dikişin en iyi pozisyonda kaynatılması için parçayı döndürür; tekrarlayan parçalar için standart tercihtir.

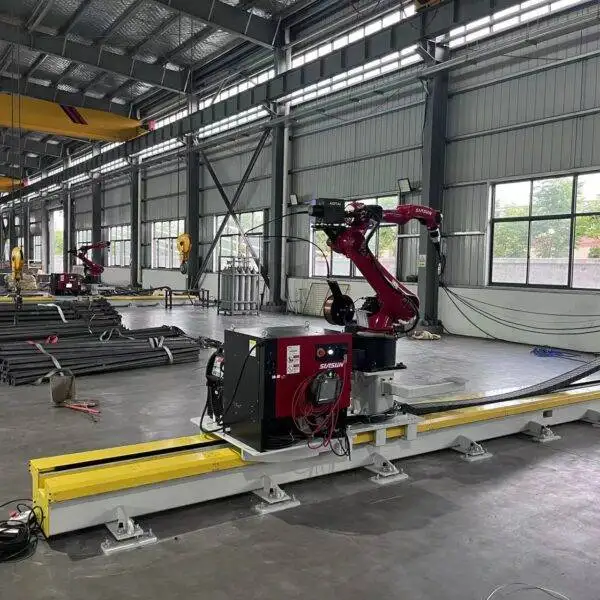

Ray üstü 7 eksenli robot

9 m veya 12 m hareket rayı ve 3D lazer tarayıcıya sahip bir robot. Çelik konstrüksiyon elemanları için kendi yollarını hesaplar ve Tekla ile SolidWorks modellerini okur.

Konsollu kaynak robotu çözümü CWR500A

Köprü plaka üniteleri, kutu kirişler ve vinçle yüklenen uzun plakalar için yatay kollu, yürüyen sütun üzerinde 7, 8 veya 9 eksenli bir robot. 3–6 mm boşlukları otomatik olarak kaynatır ve modellerden veya taramalardan programlanır.

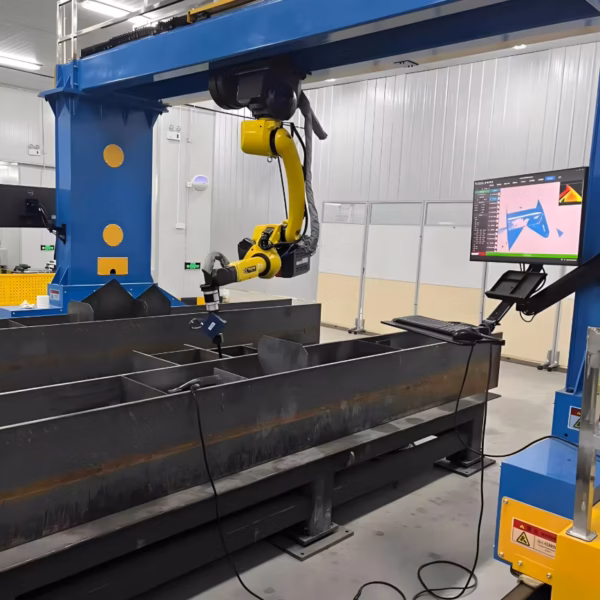

Gantry kaynak robotu

12 m × 4 m gibi bir çalışma alanının üzerinde gezer bir köprü tarafından taşınan bir veya daha fazla robot. Çok geniş parçalara ve çok istasyonlu düzenlere uygundur.

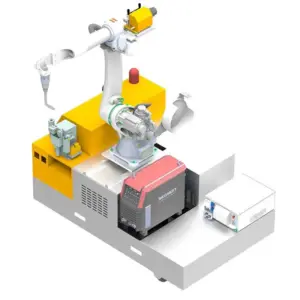

Mobil kaynak robotu

İş parçasının yanına giden paletli, kaldırma tekerlekli veya direksiyonlu tekerlek şasisine sahip bir robot. Tanklara, basınçlı kaplara ve taşınamayacak kadar büyük diğer parçalara uygundur.

Üç Soruda Seçim Yapmak

1. Parçalarınız ne kadar büyük ve ağır? Yaklaşık 2 m'ye kadar: kobot veya iş istasyonu. Uzun elemanlar: ray üstü veya konsollu. Çok geniş parçalar: gantry. Hiç taşınamayacak kadar büyük: mobil robot.
2. Her parçadan kaç tane üretiyorsunuz? Sık ürün değişimleri, kobotun elle yönlendirilen öğretimini veya öğretme gerektirmeyen sistemleri destekler; büyük tekrar eden seriler, aparatlı bir iş istasyonunu avantajlı kılar.
3. Robot nasıl programlanacak? Kobotlar için elle yönlendirme, CAD'den çevrimdışı programlama veya çelik konstrüksiyonlar ve köprüler için 3D modelden ya da taramadan öğretme gerektirmeyen yol oluşturma.

Sektörlere Göre Kaynak Robotları

Kaynak Robotunu Programlamanın Üç Yolu

Kaynak Prosesleri

Robot Dikişi Nasıl Bulur?

Yatırımı Neler Etkiler?

• Robot sayısı ve harici eksenler (ray, portal, çevirici/pozisyoner).
• Çalışma alanı: ray uzunluğu, portal stroku veya pozisyoner kapasitesi.
• Kaynak güç kaynağı markası: Aotai, Megmeet, Panasonic, Lincoln Electric veya Miller.
• Algılama ve yazılım: dikiş takibi, 3D görüş, öğretmesiz yol oluşturma.
• Ayrı olarak fiyatlandırılan fikstürler, kurulum ve eğitim.

Kendi ücretleriniz ve vardiya düzeninizle geri ödeme süresini hesaplamak için bu sayfadaki yatırım geri dönüşü (ROI) hesaplayıcısını kullanın.

Tekliften Üretime Süreç

1. Resim veya fotoğrafları gönderin. Parçalarınızı, malzemelerinizi, et kalınlıklarınızı ve çıktı hedeflerinizi inceliyoruz.
2. Konfigürasyon ve teklif. Sistemi, eksenleri ve süreci öneriyor ve FOB Qingdao fiyatı veriyoruz.
3. Üretim ve fabrika testi. Konfigürasyona bağlı olarak 20–45 gün; sevkıyattan önce sistem test kaynağından geçirilir.
4. Kurulum ve eğitim. Sahada yaklaşık bir hafta, ayrıca fiyatlandırılır.
5. Üretim ve destek. Yazılım ve kaynak prosedürleri için 24 ay garanti ve uzaktan destek.

Kaynak Robotu Alırken Yapılan Yaygın Hatalar

• Ortalama parçaya göre alım yapmak. Sistemi en büyük standart parçanıza göre boyutlandırın, aksi takdirde elde kaynak yapmaya devam etmek zorunda kalırsınız.
• Alın alıştırmasını (fit-up) göz ardı etmek. Bir robot kendisine verilen hareketi harfiyen tekrarlar; ön aşamadaki hatalı kesim ve punta işlemleri, herhangi bir robot opsiyonundan daha pahalıya mal olur.
• Programlama süresini unutmak. Tek seferlik parçalar için elle yönlendirmeli veya öğretmesiz sistemleri seçin, yoksa robot program bekleyerek boşa vakit harcar.
• Yükleme planı yapmamak. Parçalar yüklenirken robotun boşta kalmaması için vinç erişimini, fikstürleri ve ikinci bir istasyonu kontrol edin.
• Prosedür onayını atlamak. Kaynaklarınızın AWS D1.1, ISO veya klas kuruluşlarının kurallarını karşılaması gerekiyorsa, kaynak prosedürü testlerini erkenden planlayın.

Her PCL Kaynak Robotunda Neler Bulunur?

• ISO, AWS D1.1 ve klas kuruluşu kurallarına (ABS, LR, CCS) göre onaylanabilen kaynak prosedürleri.
• CE ve ISO 9001 sertifikası.
• Konfigürasyona bağlı olarak 20–45 günlük teslim süresi.
• Ayrı olarak fiyatlandırılan, sahada yaklaşık bir hafta kurulum ve eğitim.
• Sarf malzemeleri hariç tüm makine için 24 ay garanti ve uzaktan destek.

Kaynak Robotu SSS

Kaynak robotu ne kadar tutar?

Bir kobot kaynak istasyonu yaklaşık 5.000 USD'den başlar ve robot kaynak iş istasyonu genellikle FOB Qingdao olarak 18.000–30.000 USD arasındadır. Ray, konsol, portal ve mobil sistemler parçalarınıza göre konfigüre edilir ve talep üzerine fiyatlandırılır.

Kaynak robotunu çalıştırmak için uzman bir kaynakçıya ihtiyacım var mı?

Bir kaynak mühendisi veya uzman kaynakçı prosedürleri bir kez ayarlar. Bundan sonra operatörler parçaları yükler ve programları başlatır; bir kaynakçı birkaç kobotunu veya iki ila üç öğretmesiz istasyonu denetleyebilir.

Hangi kaynak yöntemleri destekleniyor?

MIG, MAG, TIG ve tandem ikiz tel kaynağı; kobotta lazer kaynak da mevcuttur. Masif ve özlütelli tel, çok katlı ve çok pasolu kaynak.

Öğretmesiz kaynak nedir?

Robot; 3D modelden, dönüştürülmüş 2D çizimden veya parçanın taranmasından kendi kaynak yollarını oluşturur, böylece kimsenin her noktayı tek tek öğretmesi gerekmez.

Kobot mu yoksa endüstriyel robot mu?

Bir kobotun programlanması daha hızlıdır ve risk değerlendirmesinden sonra genellikle kafessiz çalışabilir, bu da küçük seriler için uygundur. Endüstriyel bir robot hücresi, büyük tekrar eden serilerde ve daha ağır kaynak işlerinde daha hızlıdır.

Robot büyük yapıları kaynatabilir mi?

Evet. Konsol, portal ve mobil kaynak robotları köprü levhası üniteleri, kutu kirişler, gemi blokları, tanklar ve rüzgar kuleleri için üretilmiştir.

Teslim süresi ne kadardır?

Konfigürasyona bağlı olarak 20–45 gün, ayrıca sahada kurulum ve eğitim için yaklaşık bir hafta.

Kaynak robotlarınızı hangi sektörler kullanıyor?

Çelik yapı, köprüler, gemi inşa, basınçlı kaplar ve LNG ekipmanları, rüzgar kuleleri ve iş makineleri.

Bir robot farklı parçaları kaynatabilir mi?

Evet. Her parçanın kendine ait programı vardır. Kobotlar dakikalar içinde elle öğretilir ve öğretmesiz sistemler modellerden veya taramalardan programlar oluşturur, bu nedenle sık parça değişimleri pratiktir.

Atölyemde ne hazırlamam gerekiyor?

Elektrik beslemesi, koruyucu gaz, duman emiş sistemi ve zemin alanı. Ray, konsol ve ayrıca portal sistemleri düz bir temel ve vinç erişimine ihtiyaç duyar.

Hangi kaynak güç kaynaklarını kullanıyorsunuz?

Süreçlerinize ve yerel servisinize uyacak şekilde seçilen Aotai, Megmeet, Panasonic, Lincoln Electric veya Miller.

Geri ödeme hesaplaması yapıyor musunuz?

Evet. Bu sayfadaki ROI hesaplayıcısını kullanın veya üretiminize dayalı bir hesaplama için bize parçalarınızı, ücretlerinizi ve vardiyalarınızı gönderin.
