CNC Plazma Kesim Makineleri

CNC Plazma Kesim Nedir?

Bir plazma kesici, dar bir nozuldan bir gaz akışıyla birlikte bir elektrik arkı gönderir. Ark, gazı çeliği eritecek kadar sıcak bir plazma haline gelene kadar ısıtır ve gaz jeti erimiş metni kesim yerinden uzaklaştırır. Arkın iş parçası üzerinden bir dönüş yoluna ihtiyacı olduğundan, plazma her türlü elektriksel olarak iletken metni keser: karbon çeliği, paslanmaz çelik, alüminyum, bakır ve pirinç.

Bir CNC makinesinde torç, bir kesim programını takip eden motorlu eksenler tarafından taşınır. Bir yükseklik kontrolörü, ark voltajını ölçerek torçu plakadan doğru mesafede tutar, böylece plaka tamamen düz olmasa bile kesim tutarlı kalır. Pah kafaları eğimli eksenler ekler ve boru ile profil makineleri rotasyon ekler, böylece aynı prensip düz parçaları, kaynak hazırlığını, boruları ve profilleri kapsar.

Plazma Kesim Makinelerini Kimler Kullanır?

Hangi Plazma Kesim Makinesine İhtiyacınız Var?

Plazma ürün yelpazemiz taşınabilir el kesicilerinden 8 eksenli profil kesim hatlarına kadar her şeyi kapsar. Önce ne kestiğinizle, ardından ne kadar miktarda kestiğinizle başlayın:

Sac, Pah, Boru veya Profil: Dört Çeşit Plazma Kesim

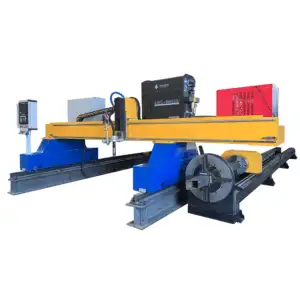

Düz plaka kesimi

Masa tipi veya köprülü bir makine, düz bir plaka üzerinde torçu X ve Y eksenlerinde hareket ettirir ve yerleşim (nesting) düzeninden parçaları keser. Bu, genel imalatın iş yükünü sırtlayan yöntemdir: braketler, flanşlar, taban plakaları ve makine parçaları. P3015 alanı kısıtlı atölyelere uygundur; köprülü makine ise daha büyük ve daha ağır plakaları işler.

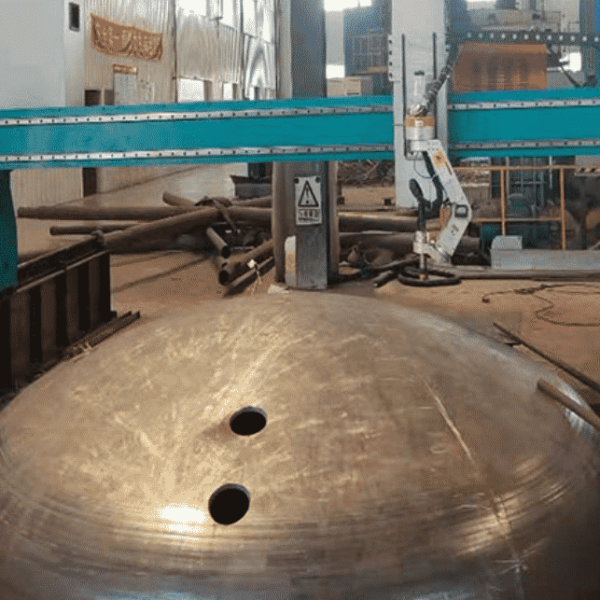

Pah kırma kesimi

Kaynak yapılacak kalın parçaların kenarlarının pahlanması gerekir. 5 eksenli pah kafa kesim yaparken torçu eğer, böylece V, X, Y ve K pahları kaynaca hazır şekilde makineden çıkar. Bu, ayrı bir taşlama veya frezeleme adımını ortadan kaldırır ve kaynak hazırlığını tutarlı hale getirir.

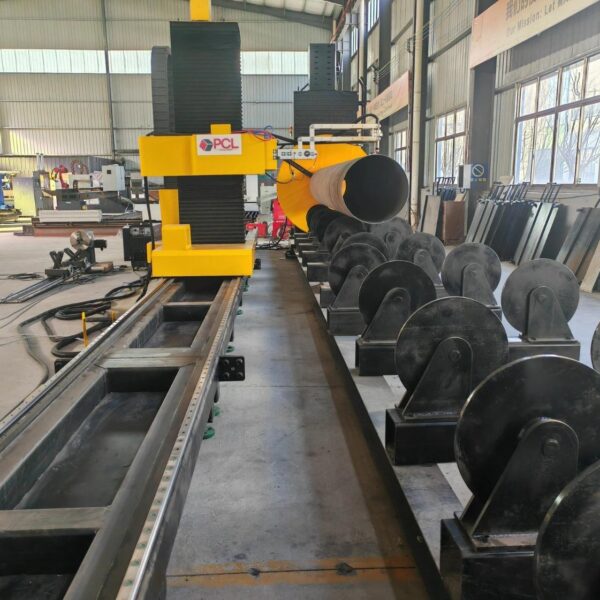

Boru kesimi

Bir boru plazma kesici, boruyu döndürür ve torçu boru boyunca hareket ettirir; böylece elle yapıldığında yavaş ve hatalı olan eyer kesimleri, kesişim delikleri ve gönyeleri kesebilir. Boru hatlarında, basınçlı kaplarda ve yapısal boru işlerinde yaygındır.

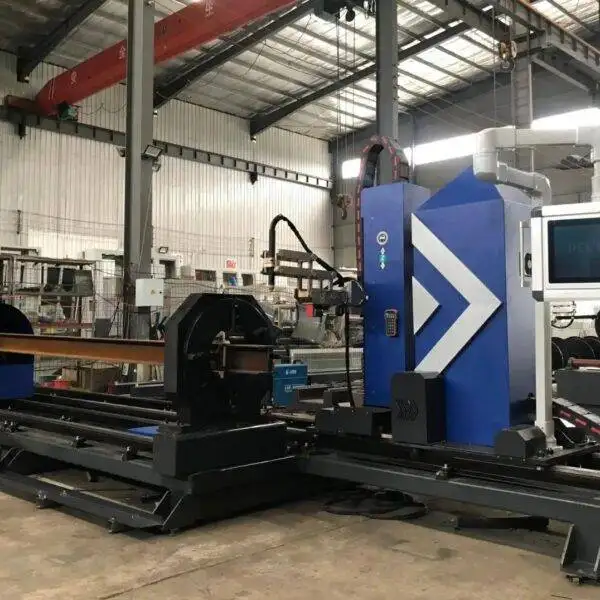

Profil kesimi

Bir 8 eksenli profil kesici yuvarlak ve kare boruları, kanalları ve H veya I kirişleri işleyerek hem flanş hem de gövdede kesim ve pah kırma yapar. Tek makinede hem plazma torçu hem de oksi-gaz torçu ile ince etli malzemeleri ve 100 mm'ye kadar kalın karbon çeliği kesitlerini kapsar.

Çalışma Alanı ve Tabla Boyutu

Çalışma alanını kestiğiniz parçalara göre değil, satın aldığınız plakalara göre seçin. Yaygın çelik plakalar 1,5 m × 3 m, 2 m × 6 m ve daha büyüktür; tam bir plakayı alan bir tabla, plaka makineye ulaşmadan önceki kesim ve taşıma zahmetinden tasarruf sağlar. Masa tipi makineler sac ve küçük plakalar kesen atölyelere uygundur; köprülü makineler belirttiğiniz plaka genişliğine ve uzunluğuna göre üretilir ve rayları daha sonra uzatılabilir. Boru ve profil makineleri için önemli rakamlar, yüklemeniz gereken en büyük çap veya kesit ile en uzun boydur.

Plazma Ne Kadar Kalınlıkta Kesebilir?

Her plazma kaynağının iki kalınlık değeri vardır ve alıcılar genellikle yanlış olanı karşılaştırır. Koparma (severance) değeri, arkın yavaşça ve pürüzlü bir kenarla geçebileceği en kalın plakadır. Kaliteli kesim değeri ise temiz, dik bir kenarla her gün kesebileceğiniz kalınlıktır. Genel bir kural olarak, makinenizi kalite değerine göre planlayın ve bunun koparma değerinin kabaca yarısı ila üçte ikisi arasında olmasını bekleyin.

Tam sınırlar seçtiğiniz plazma kaynağına bağlıdır. Bize en kalın ve en yaygın plakanızı gönderin, sizin için kaynak gücünü belirleyelim.

Hava Plazması mı yoksa Endüstriyel Plazma Kaynağı mı?

Giriş seviyesi makineler hava plazması kullanır: kesme gazı normal basınçlı havadır, sarf malzemeleri ucuzdur ve kurulumu basittir. İnce ve orta kalınlıklarda karbon çeliği, paslanmaz çelik ve alüminyuma uygundur.

Pah, boru ve profil makineleri genellikle bütçenize uyacak şekilde monte ettiğimiz Hypertherm, Kjellberg veya LGK gibi bir endüstriyel plazma kaynağı çalıştırır. Daha güçlü bir kaynak, daha kalın plakayı daha yüksek hızda keser ve parçalar doğrudan kaynağa gittiğinde önemli olan kenarı daha dik tutar.

CNC Kontrolör, Yazılım ve Nesting

Kontrolör ve yazılım, bir operatörün teknik resimden bitmiş parçalara ne kadar hızlı geçeceğine karar verir. Parçalar genellikle CAD'de çizilir ve DXF dosyaları olarak içe aktarılır. Nesting (yerleşim) yazılımı daha sonra her plaka üzerine olabildiğince çok parça yerleştirir, bu da malzeme maliyetini doğrudan düşürür. Boru ve profil makineleri, manuel programlamaya gerek kalmadan bir kesişimi, eyer kesimi veya kiriş oyuğunu kesme yoluna dönüştüren özel yazılımlar kullanır.

• Torç yükseklik kontrolü: dik bir kenar ve uzun sarf malzemesi ömrü için mesafeyi sabit tutar.
• Girişler ve delme ayarları: her kesimi parça dışında başlatır, böylece delme izi hurda kısımda kalır.
• Kesim tabloları: kontrolörde saklanan her malzeme ve kalınlık için akım, hız ve gaz ayarları.
• Ortak kenar kesimi ve köprüleme: yerleştirilmiş parçalarda delme ve boşa hareketleri azaltır.

Kesim Kalitesi: Sık Karşılaşılan Problemler ve Çözümleri

Plazma kesicideki kenar sorunlarının çoğu makine gövdesinden değil; hızdan, akımdan, yükseklikten veya aşınmış sarf malzemelerinden kaynaklanır. Bu tablo, operatörlerin bunları hızlıca çözmesine yardımcı olur:

Farklı Metalleri Kesmek

Duman Emişi: Vakumlu Masa (Downdraft) mı, Sulu Masa mı?

Plazma kesim duman ve ince toz üretir, bu nedenle her makinenin bunu uzaklaştıracak bir sisteme ihtiyacı vardır.

• Vakumlu masa (Downdraft): Bir fan, dumanı masanın içinden aşağıya, filtreye doğru çeker. Atölyeyi temiz tutar ve parçaları kuru bırakır. P3015 modelinde yerleşik vakumlu masa bulunur.
• Sulu masa: Sac suyun hemen üzerinde veya içinde durur; bu da tozu hapseder, gürültüyü ve ısı bükülmesini azaltır. Parçalar ıslak çıkar ve suyun bakıma ihtiyacı vardır.
• Büyük köprü tipi makinelerde, bölgesel vakumlu emiş yalnızca kesim yapılan alanın altından hava çekerek fan gücünden tasarruf sağlar.

İşletme Maliyetleri

• Sarf malzemeleri: Elektrotlar ve nozullar her delme işleminde aşınır. Güçten sonraki en büyük işletme maliyetidir, bu yüzden makine fiyatıyla birlikte sarf malzemesi fiyatlarını da sorun.
• Gaz: Hava plazması; kuru, yaqsız havaya sahip bir kompresör gerektirir; endüstriyel kaynaklar oksijen veya azot da kullanabilir. Oksijenli kesim (oxy-fuel) ise oksijen ve yakıt gazı gerektirir.
• Güç: Sipariş vermeden önce şebekenizin voltaj ve fazlarını plazma kaynağıyla karşılaştırıp kontrol edin.
• Bakım: Kızakları ve kramayerleri temiz tutun, meşale yükseklik kontrolünü kontrol edin ve kenarları bozmadan önce aşınmış sarf malzemelerini değiştirin.

Bakım Takvimi

Plazma Kesim Alanında Güvenlik

• Doğru numara tonuna sahip göz koruyucu ekipman kullanın; ark yoğun ultraviyole ışık yayar.
• Makine kesim yaparken her zaman duman emişini veya sulu masayı çalıştırın; plazma dumanı ince metal parçacıkları içerir.
• Makineyi topraklayın ve sacı çalışma kıskaçına bağlı tutun.
• Yanıcı malzemeleri masadan uzak tutun ve yakında bir yangın söndürücü bulundurun.
• Özellikle sulu masa yoksa, yüksek akımlı kesim sırasında kulak koruması kullanın.

Plazma mı yoksa Fiber Lazer mi?

Parçalarınızın çoğu ince detaylı saclardan oluşuyorsa fiber lazer kesim makinelerimize göz atın. Kalın saclar, pahlar, borular ve profiller için plazma genellikle daha ekonomik bir seçenektir.

Plazma Kesim Makinesinin Fiyatını Ne Belirler?

Teslimat, Kurulum ve Eğitim

Makineler deniz taşımacılığına uygun şekilde paketlenir ve talep üzerine Qingdao veya diğer Çin limanlarından FOB Qingdao fiyatlandırmasıyla gönderilir. Masa tipi makineler büyük ölçüde önceden monte edilmiş olarak sevk edilir ve vardıktan kısa süre sonra çalıştırılabilir; köprü tipi, pahlı, boru ve profil makineleri ise ray hizalaması ve devreye alma gerektirir. Yerinde talep üzerine veya uzaktan kurulum rehberliği ve operatör eğitimi sağlanmaktadır ve her makine, uzaktan teknik destek ile birlikte 24 ay garanti taşır.

Satın Alma Kontrol Listesi

Bu detayları bize gönderin, doğru makine için ilk seferde teklif verelim:

• Kestiğiniz malzemeler ve bunların en kalın ile en yaygın kalınlıkları.
• Satın aldığınız sac boyutu veya en büyük boru çapı, kesiti ve uzunluğu.
• Parçaların kaynak için paha ihtiyacı olup olmadığı.
• Tipik parçalar: bir çizim veya DXF dosyası gönderin.
• Günlük üretim hedefi ve vardiya sayısı.
• Güç kaynağı (voltaj, fazlar, frekans) ve mevcut basınçlı hava.
• Navlun konusunda yardıma ihtiyacınız varsa varış limanı.

Plazma Kesim Makinesi SSS

CNC plazma kesime başlamanın en ucuz yolu nedir?

P3015 gibi masa tipi bir makine veya hava plazması kaynağına sahip küçük bir köprü tipi makine. Her ikisi de konfigürasyona bağlı olarak FOB Qingdao yaklaşık 2.000 USD'den başlar.

Plazma paslanmaz çelik ve alüminyum kesebilir mi?

Evet. Plazma; karbon çeliği, paslanmaz çelik, alüminyum ve bakır dahil olmak üzere elektriği ileten tüm metalleri keser.

5 eksenli bir makineye ihtiyacım var mı?

Yalnızca parçalarınızın kaynak için pahlı kenarlara ihtiyacı varsa. 5 eksenli bir kafa tek pasoda V, X, Y ve K pahları keser; düz kenarlar için standart bir X-Y makinesi yeterlidir.

Plazma makineleriniz ne kadar kalınlıkta kesebilir?

Taşınabilir ünitede kaliteli kesim 12–25 mm'dir. 8 eksenli profil kesici plazma ile 30 mm'ye kadar, alev meşalesi ile 100 mm'ye kadar keser. Tam rakam plazma kaynağına bağlıdır.

Hangi plazma kaynaklarını takabilirsiniz?

Kalınlığınıza ve bütçenize uyacak şekilde seçilen Hypertherm, Kjellberg ve LGK kaynakları pah, boru ve profil makinelerine takılabilir.

Makine nasıl sevk edilir?

Makineler deniz yolu taşımacılığına uygun şekilde paketlenir ve talebe göre Qingdao veya diğer Çin limanlarından gönderilir. Masa tipi makineler büyük ölçüde önceden monte edilmiş olarak sevk edilir.

Ne kadar garanti veriyorsunuz?

Sarf malzemeleri hariç tüm makine için 24 ay, uzaktan teknik destek ile birlikte.

Plazma mı, lazer mi: hangisini almalıyım?

İnce saclar ve hassas detaylar için lazer; kalın levhalar, pahlar, borular ve profiller için daha düşük yatırımla plazma.

CNC plazma kesim makinesi hangi güç kaynağına ihtiyaç duyar?

Taşınabilir üniteler AC 220 V veya 380 V ile çalışır. Endüstriyel plazma kaynakları genellikle üç fazlı besleme gerektirir; voltajınızı ve frekansınızı bize bildirin, kaynağı buna göre eşleştirelim.

Plazma kesici boru üzerinde pah kesebilir mi?

Evet. 8 eksenli profil kesici, borular ve profiller üzerinde ±60°'ye kadar pah kesebilir; boru kesme makinesi ise eyer kesişimlerini ve delikleri kolayca halleder.

Plazma sarf malzemeleri ne kadar dayanır?

Akım şiddetine, delik delme sayısına ve hava kalitesine bağlıdır. Kuru, temiz hava ve ortak kenar kesim (common-line cutting) sayesinde daha az delik delme, elektrot ve memelerin ömrünü çok daha uzatır.

Makine hangi dosya formatını kullanır?

Parçalar genellikle CAD'de çizilir ve DXF dosyaları olarak içe aktarılır; yerleşim (nesting) yazılımı kesim programını oluşturur.
