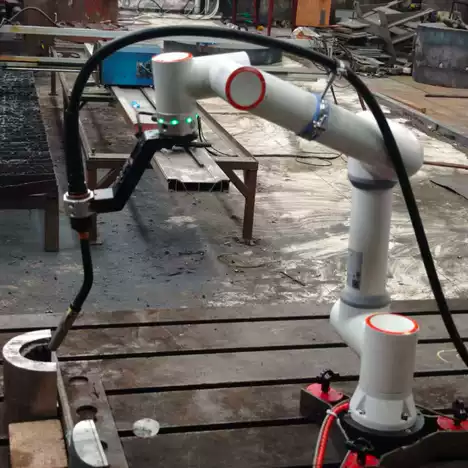

Kobot Kaynak İstasyonu: Genel Bakış
Kobot kaynak istasyonu, kompakt bir kaynak masası üzerinde işbirlikçi bir robot kolu ile bir kaynak jeneratörünü birleştirir. Torcu elle yönlendirerek dikişi öğretebilirsiniz; böylece yeni bir parça dakikalar içinde programlanabilir. Çeşitli küçük partiler halinde birçok farklı parça kaynaklayan ve etrafı çevrili endüstriyel bir robot hücresini masraf olarak haklı çıkaramayacak küçük ve orta ölçekli atölyeler için tasarlanmıştır.
Deneyimli bir kaynakçı programı ayarlar; sonrasında kaynak sertifikası olmayan operatörler de parça yükleyip döngüyü başlatabilir. Tek bir kaynakçı birkaç kobotu denetleyebilir; çoğu atölyenin kaynakçı sıkıntısının üstesinden gelmek için bu sistemi kullanma nedeni de budur.

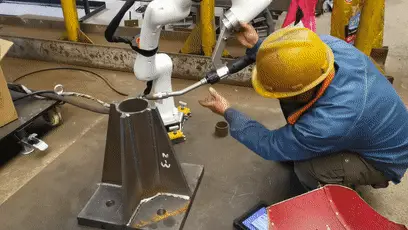

İş Başında Kobot Kaynağı

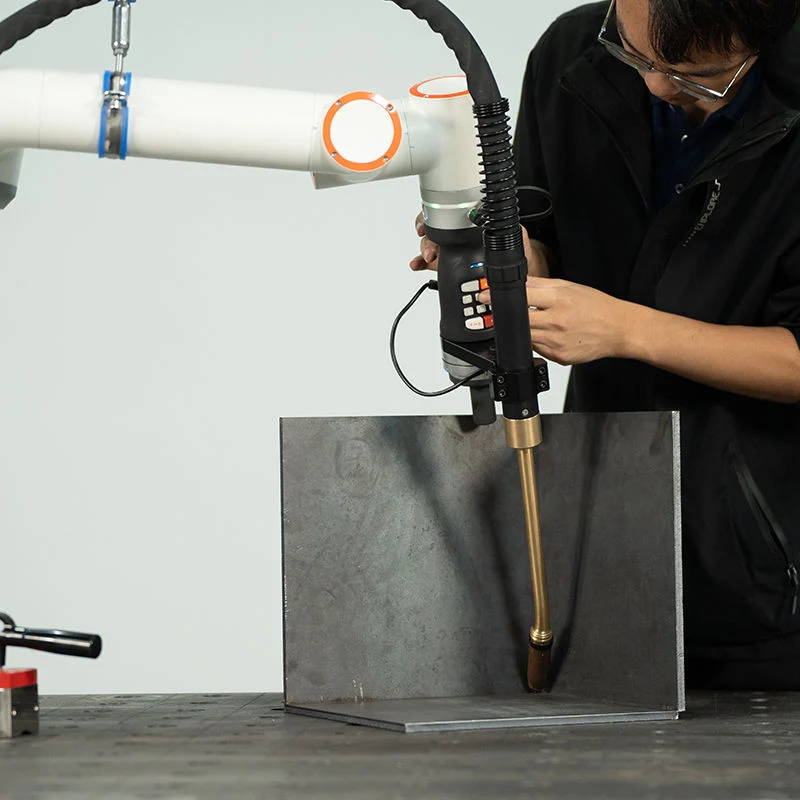

Elle rehberli öğretim: torcu dikiş boyunca sürükleyin, noktaları kaydedin ve kaynak yapın.
Teknik Özellikler
| Robot tipi | İşbirlikçi robot kolu (Cobot) |
|---|---|
| Taşıma kapasitesi | 5, 10 veya 20 kg seçenekleri |
| Erişim mesafesi | 900–1300+ mm |
| Kaynak süreçleri | MIG / MAG / TIG / lazer kaynak |
| Malzemeler | Karbon çelik, paslanmaz çelik, alüminyum |
| Malzeme kalınlığı | Konfigürasyona bağlı olarak 0.5–20 mm |
| Programlama | Elle rehberli öğretim (torcu dikiş boyunca sürükleme) ve tablet uygulaması |
| Güvenlik | Kuvvet ve çarpışma algılama, temas halinde kolu durdurur; ISO 10218-1 ve ISO/TS 15066 standartlarına uygun tasarım |
| Pozisyonerler | Opsiyonel, 500 kg - 2 ton |
| Maksimum iş parçası | Yaklaşık 2 m |
| Kaynak güç kaynağı | Aotai, Megmeet, Panasonic, Lincoln Electric, Miller veya talep üzerine diğer markalar |
| Sertifikasyon | CE, ISO 9001 |
| Teslim süresi | Konfigürasyona bağlı olarak 20–45 gün |
| Garanti | Tüm makine için 24 ay (sarf malzemeleri hariç) |
Elle Rehberli Öğretim Nasıl Çalışır?
- Parçayı bağlayın. Parçayı kaynak masasına veya dairesel dikişler için bir pozisyonere sabitleyin.
- Torcu yönlendirin. Torcu tutun ve kolu başlangıca, dikiş boyunca ve sona doğru sürükleyin. Kol veya tablet üzerindeki bir düğmeyle her noktayı kaydedin.
- Kaynak ayarlarını seçin. Tablet uygulamasından süreci, teli ve parametreleri seçin veya kaydedilmiş bir prosedürü yükleyin.
- Kaynak yapın ve tekrarlayın. Programı çalıştırın. Sonraki aynı parça için operatör yalnızca parçayı yükler ve döngüyü başlatır.
Kobot Hangi Alanlarda Kazanç Sağlar?
- Sık parça değişimleri: Yeni parçalar dakikalar içinde öğretilir, bu nedenle birkaç adetlik küçük partiler bile otomasyona uygundur.
- Kompakt atölyeler: Risk değerlendirmesinden sonra kobot güvenlik çiti olmadan çalışabilir, böylece mevcut manuel kaynak masanıza kolayca uyum sağlar.

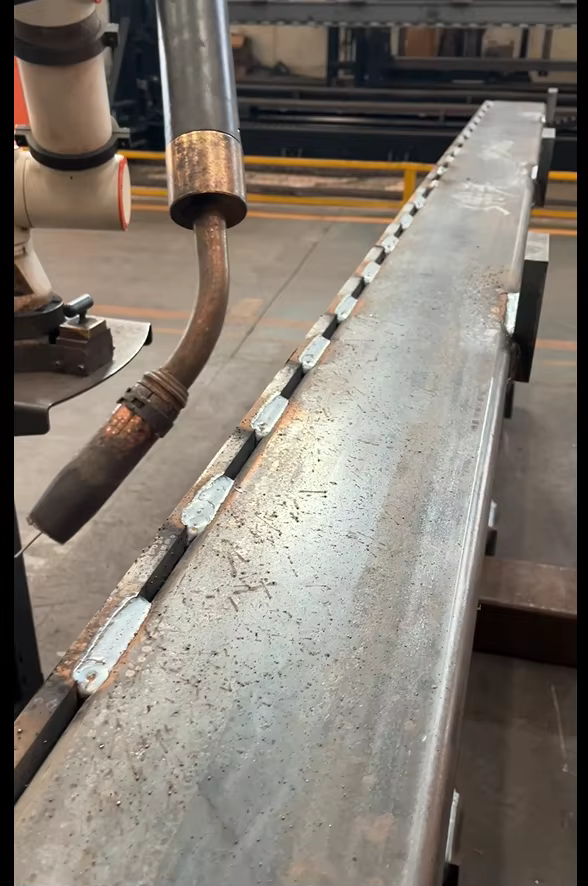

- Kaynakçı sıkıntısı: Tekrarlayan düz, dairesel, aralıklı kaynaklar ve ince paslanmaz sac işleri kobota devredilir; uzman kaynakçılarınız zorlu birleşim noktalarıyla ilgilenir.
- Saha çalışmaları: Bir araba veya AGV tabanı üzerine monte edilen kobot, onarım için doğrudan işin yapılacağı yere götürülebilir.
En Uygun Parçalar
Şiddetle tavsiye edilenler
- Sac levha kabinler ve elektrik panoları
- Paslanmaz mutfak ve tıbbi ekipmanlar
- Boru ve flanş dairesel kaynakları
Ayrıca uygun olanlar
- Özel araçlar ve tarım makineleri için küçük parçalar
- Çelik yapı bağlantı konsolları ve plakaları
- Fitness ekipmanları ve dış mekan metal mobilyaları
Diğer Kaynak Robotlarıyla Karşılaştırma
| Sistem | Avantaj | Ne zaman tercih edilmeli? |
|---|---|---|
| Konsollu kaynak robotu çözümü CWR500A | Vinç yüklemesi için açık ön ve arka alan; 3.5 m erişim | Vinçle yüklenen uzun plaka üniteleri, H kirişler ve kutu profiller |
| Gantry tip kaynak robotu | Örn. 12 m × 4 m gibi tam bir dikdörtgen alanı kaplar | Gemi blokları ve dorse şasileri gibi çok geniş parçalar |
| Ray üstü 7 eksenli kaynak robotu | 3D tarama özellikli kompakt tekli robot hattı | Benzer boyuttaki çelik yapı elemanları |
| Mobil kaynak robotu | İş parçasının yanına gider; raya gerek duymaz | Herhangi bir istasyona taşınamayacak kadar büyük veya ağır parçalar |
| Robot kaynak iş istasyonu | Pozisyoner, parçayı en iyi kaynak açısına getirir | Partiler halinde birkaç tona kadar tekrarlayan parçalar |
| Kobot kaynak istasyonu (bu makine) | Elle rehberli öğretim, risk değerlendirmesinden sonra çit gerektirmez | Küçük, karışık parçalar ve sık parça değişimleri |
Kobot Kaynak İstasyonunun Fiyatını Belirleyen Faktörler
5.000–12.000 USD (FOB Qingdao) aralığındaki fiyatlar temel olarak şu seçimlere bağlıdır:
| Maliyet faktörü | Seçenekler | Fiyata etkisi |
|---|---|---|
| Taşıma kapasitesi sınıfı | 5, 10 veya 20 kg | Daha yüksek kapasiteler daha ağır torçlar taşır ve daha uzun erişim sağlar |
| Kaynak süreci | MIG/MAG, TIG veya lazer | Lazer kaynak, ek olarak lazer kaynağı ve başlığı gerektirir |
| Kaynak güç kaynağı | Aotai, Megmeet, Panasonic, Lincoln Electric, Miller | İthal markalar daha pahalıdır; yerli markalara bazı bölgelerde servis sağlamak daha kolaydır |
| Pozisyoner | Yok veya 500 kg - 2 ton | Dairesel ve çok yönlü kaynaklar için gereklidir |
| Hareketlilik | Sabit masa, araba veya AGV tabanı | Mobil taban maliyeti artırır ancak birkaç çalışma alanına hizmet etmesini sağlar |
| Servis | Yerinde kurulum ve eğitim | Ayrı olarak fiyatlandırılır, genellikle sahada yaklaşık bir hafta sürer |
Teklif almak için tipik parçalarınızın fotoğraflarını, malzeme türünü ve kalınlığını, otomatikleştirmek istediğiniz kaynak ağızlarını gönderin.
Teslimat, Kurulum ve Destek
- Konfigürasyon ve teknik resimler. Taşıma kapasitesini, kaynak prosesini ve tezgahı ya da pozisyoneri parçalarınıza göre eşleştiriyoruz.
- Üretim ve fabrika testi. Konfigürasyona bağlı olarak teslim süresi 20–45 gündür. Sevkiyat öncesinde sistem monte edilir ve test kaynağı yapılır.
- Saha hazırlığı. Elektrik beslemesini, koruyucu gazı ve tezgah için düz bir alanı hazırlayın. Çalışma alanının risk değerlendirmesi, bir çit veya ışık bariyeri gerekip gerekmediğini belirler.
- Kurulum ve eğitim. Yerinde kurulum ve operatör eğitimi genellikle yaklaşık bir hafta sürer ve ayrıca fiyatlandırılır. Operatörler programlama, günlük kullanım ve rutin bakımı öğrenir.
- Satış sonrası destek. Yazılım ve proses soruları için uzaktan teknik destek ile birlikte, sarf malzemeleri hariç tüm makinede 24 ay garanti.
Sık Karşılaşılan Kaynak Sorunları ve Kobotun Bunlarla Başa Çıkma Yöntemi
Küçük serili kaynaklarda kalite sorunlarının çoğu tutarsız manuel teknikten kaynaklanır. Bunlar, bir kobot istasyonunun ortadan kaldırdığı ve hâlâ dikkat gerektiren hususlardır:
| Sorun | Tipik neden | Sistemin bu durumla başa çıkma yöntemi |
|---|---|---|
| Düzensiz dikiş ve paso aralığı | Kaynaklar arasında el hızının ve açısının değişmesi | Kobot, saklanan yolu, hızı ve torç açısını her parçada aynı şekilde tekrarlar |
| İnce sacda delinme (yanma) | Malzeme kalınlığına göre çok fazla ısı girdisi | Parça başına düşük akım ve kısa devre parametreleri kaydedilir; çok ince paslanmazlar için TIG veya lazer kaynağı kullanılabilir |
| Gözeneklilik (porozite) | Yetersiz gaz koruması, hava akımları veya kirli bir nozül | Gaz akışı prosedür içinde ayarlanır; nozül temizliği günlük rutinin bir parçası olarak kalır |
| İnce paslanmazda deformasyon | Uzun sürekli kaynaklar ve düzensiz ısı | Paso sıraları ve bağlama/fikstürleme bir kez programlanır ve tam olarak tekrarlanır |
| Kaçırılan kaynaklar | Tekrarlayan parçalarda operatör yorgunluğu | Program her seferinde her dikişi aynı sırayla kaynar |
Satın Almadan Önce: Kobot Kaynak Kontrol Listesi
Teklif istemeden önce bu soruları yanıtlayın. Taşıma kapasitesini, prosesi ve tezgah kurulumunu bunlar belirler:
- Tipik parçalarınızı ebat ve ağırlıklarıyla birlikte listeleyin; kobot istasyonu yaklaşık 2 m'ye kadar olan parçaları işler.
- Malzemeleri ve kalınlıkları not edin: Konfigürasyona bağlı olarak 0,5 ile 20 mm arasında karbon çeliği, paslanmaz çelik veya alüminyum.
- Birleşim türlerini belirleyin: köşe, alın, bindirme, çevresel veya aralıklı (dikiş) kaynaklar.
- Parti büyüklüklerini ve parçaların ne sıklıkla değiştiğini tahmin edin; kobotlar sık parça değişimlerinde kendini hızla amorti eder.
- Fikstürlemeyi planlayın: Kaynak masası, basit aparatlar veya yuvarlak parçalar için 500 kg ila 2 t kapasiteli bir pozisyoner.
- Elektrik beslemesini, koruyucu gazı ve tezgah etrafındaki alanı kontrol edin.
- Prosedürleri kimin ayarlayacağına karar verin: Uzman bir kaynakçı bunları bir kez ayarlar, ardından operatörler döngüyü çalıştırır.
- Çit, perde ve duman emiş sistemi konularına karar vermek için bir risk değerlendirmesi gerçekleştirin.
Günlük ve Periyodik Bakım
| Aralık | Görev |
|---|---|
| Her vardiyada | Nozülü temizleyin ve çapakları giderin; kontak memeyi kontrol edin ve deliği aşındığında değiştirin; tel sürmeyi ve tel stokunu kontrol edin; koruyucu gaz akışını doğrulayın |
| Haftalık | Torç kablolarını ve hortumlarını aşınmaya karşı kontrol edin; gaz bağlantılarını sızıntıya karşı kontrol edin; varsa torç temizleme istasyonunu veya çapak önleme ünitesini temizleyin |
| Aylık | Tel kılavuz spiralini ve sürücü makaraları temizleyin; kaynak masasını ve kelepçeleri çapak birikimine karşı kontrol edin; toprak bağlantısını kontrol edin |
| Yıllık | Kol boyunca yönlendirilen kabloları inceleyin; robotun üreticisi tarafından belirtilen şekilde robotun bakımını yapın |
Redüktör gresi ve pil değişim aralıkları için robot ve kaynak makinesi üreticilerinin kılavuzlarına uyun. Her değişiklikten sonra robot programlarını ve kaynak prosedürlerini yedekleyin.
Çitsiz Bir Çalışma Alanında Güvenlik
- Kol bir çarpışma algıladığında durur; ancak kaynak arkı, çapaklar ve dumanlar hala tehlike arz eder ve kontrol altında tutulmalıdır.
- Yakındaki kişileri ark ışığından korumak için kaynak paravanları veya perdeleri kullanın.
- Torç ucuna veya masanın üzerine duman emiş sistemi takın.
- Çitsiz çalışma kararını, çalışma alanınızın belgelenmiş bir risk değerlendirmesine dayandırın.
Kobot mu, Manuel Kaynak mı yoksa Endüstriyel Robot mu?
| Faktör | Manuel kaynak | Kobot kaynak istasyonu | Endüstriyel robot hücresi |
|---|---|---|---|
| Yeni parça programlama | Yok | Dakikalar içinde, elle yönlendirme ile | Daha uzun; öğretme (teaching) veya çevrimdışı programlama |
| Tutarlılık | Kaynakçıya bağlıdır | Kaydedilen yolu tekrarlar | Kaydedilen yolu tekrarlar |
| Güvenlik çiti | Gerekmez | Risk değerlendirmesinden sonra genellikle gerekmez | Gerekir |
| En iyi parti boyutu | Tek seferlik işler | Küçük ve orta seriler | Yüksek adetli tekrar eden seriler |
| Yatırım maliyeti | En düşük | 5.000–12.000 USD (FOB Qingdao) | Daha yüksek; bkz. robot kaynak iş istasyonu |
Avantajlar ve Sınırlamalar
Avantajlar
- Elle yönlendirme ile yeni bir parçayı dakikalar içinde programlar
- Mevcut atölyelere uyum sağlar; risk değerlendirmesi yapıldıktan sonra çit gerekmez
- Bir kaynakçı sistemi kurduktan sonra sertifikasız operatörler de çalıştırabilir
- Kaynak robotlarımız arasındaki en düşük başlangıç fiyatı
- MIG, MAG, TIG ve lazer kaynağı süreçlerini destekler
Sınırlamalar
- 2 m'den çok daha büyük parçalar için tasarlanmamıştır: bir gantry (köprülü) sistem veya hareketli kaynak robotu kullanın
- Yüksek hacimli, kısa çevrimli seri üretimde endüstriyel bir robottan daha yavaştır; bir robot kaynak iş istasyonu bunun için daha uygundur
- Kalın saclarda ağır çok pasolu kaynaklar endüstriyel robot tarafından daha iyi yapılır
Kobot Kaynak İstasyonu SSS
Kobot güvenlik çiti olmadan çalışabilir mi?
ISO 10218-1 ve ISO/TS 15066 standartlarına göre tasarlanmıştır ve bir çarpışma algıladığında durur. Çitsiz çalışıp çalışamayacağı, başta kaynak arkı ve dumanlar olmak üzere çalışma alanınızın risk değerlendirmesine bağlıdır.
Yeni bir parça programlamak ne kadar sürer?
Genellikle dakikalar sürer. Torçu dikiş boyunca elle yönlendirip noktaları kaydedersiniz; kaynak ayarları tablet uygulamasından veya kayıtlı bir prosedürden gelir.
Kimler çalıştırabilir?
Uzman bir kaynakçı prosedürleri ayarlar. Sonrasında kaynak sertifikası olmayan operatörler de parça yükleyip programları başlatabilir ve tek bir kaynakçı birkaç kobotu denetleyebilir.
Hangi malzemeleri ve kalınlıkları kaynaklayabilir?
Proses ve konfigürasyona bağlı olarak 0,5 ile 20 mm arasındaki karbon çeliği, paslanmaz çelik ve alüminyumu kaynaklayabilir.
Boru ve flanş gibi yuvarlak parçaları kaynaklayabilir mi?
Evet. 500 kg ila 2 t kapasiteli bir pozisyoner ile kombinlendiğinde, borular ve flanşlar üzerindeki çevresel dikişleri kaynaklar.
Maliyeti nedir?
Çoğu konfigürasyon FOB Qingdao olmak üzere 5.000 ile 12.000 USD arasındadır. Taşıma kapasitesi sınıfı, kaynak prosesi ve pozisyoner fiyatı belirleyen etkenlerdir.
Kobot alüminyum kaynaklayabilir mi?
Evet. Proses ve konfigürasyona bağlı olarak 0,5 ile 20 mm arasında karbon çeliği, paslanmaz çelik ve alüminyum kaynaklanabilir. Alüminyum; uygun teli, sürücü makaralarını ve koruyucu gazı gerektirir.
Bir kaynakçı kaç kobotu denetleyebilir?
Kaynak sertifikası olmayan operatörler parça yükleyip programları başlatırken, uzman bir kaynakçı birden fazla kobotu denetleyebilir.
Konsol, gantry, mobil, iş istasyonu ve kobot sistemlerini yan yana karşılaştırmak için tüm kaynak robotlarını inceleyin.
Parçalarınızın fotoğraflarını bize gönderin. Taşıma kapasitesini, prosesi ve tezgah kurulumunu önerelim ve FOB Qingdao fiyat teklifi verelim.
