สถานีงานหุ่นยนต์เชื่อม (Robot Welding Workstation): ภาพรวม

สถานีงานหุ่นยนต์เชื่อมเป็นการผสานการทำงานระหว่างหุ่นยนต์เชื่อม 6 แกน เข้ากับชุดพลิกชิ้นงาน (Positioner) เพื่อให้รอยเชื่อมทุกจุดอยู่ในตำแหน่งที่ดีที่สุด ซึ่งส่วนใหญ่คือท่าราบหรือท่าระดับ โดยเป็นตัวเลือกมาตรฐานสำหรับงานผลิตซ้ำ ตั้งแต่ขายึดชิ้นส่วนยานยนต์ขนาดเล็กไปจนถึงงานโครงสร้างเหล็กขนาดใหญ่ที่มีน้ำหนักหลายตัน

ชุดพลิกชิ้นงานจะซิงโครไนซ์กับตัวควบคุมของหุ่นยนต์ ทำให้ชิ้นงานหมุนไปพร้อมกับที่หุ่นยนต์กำลังเชื่อม รอยเชื่อมวงกลมจะสามารถเชื่อมได้ต่อเนื่องในรอบเดียว และชิ้นงานที่มีหลายด้านสามารถเชื่อมได้โดยไม่ต้องถอดจับยึดใหม่

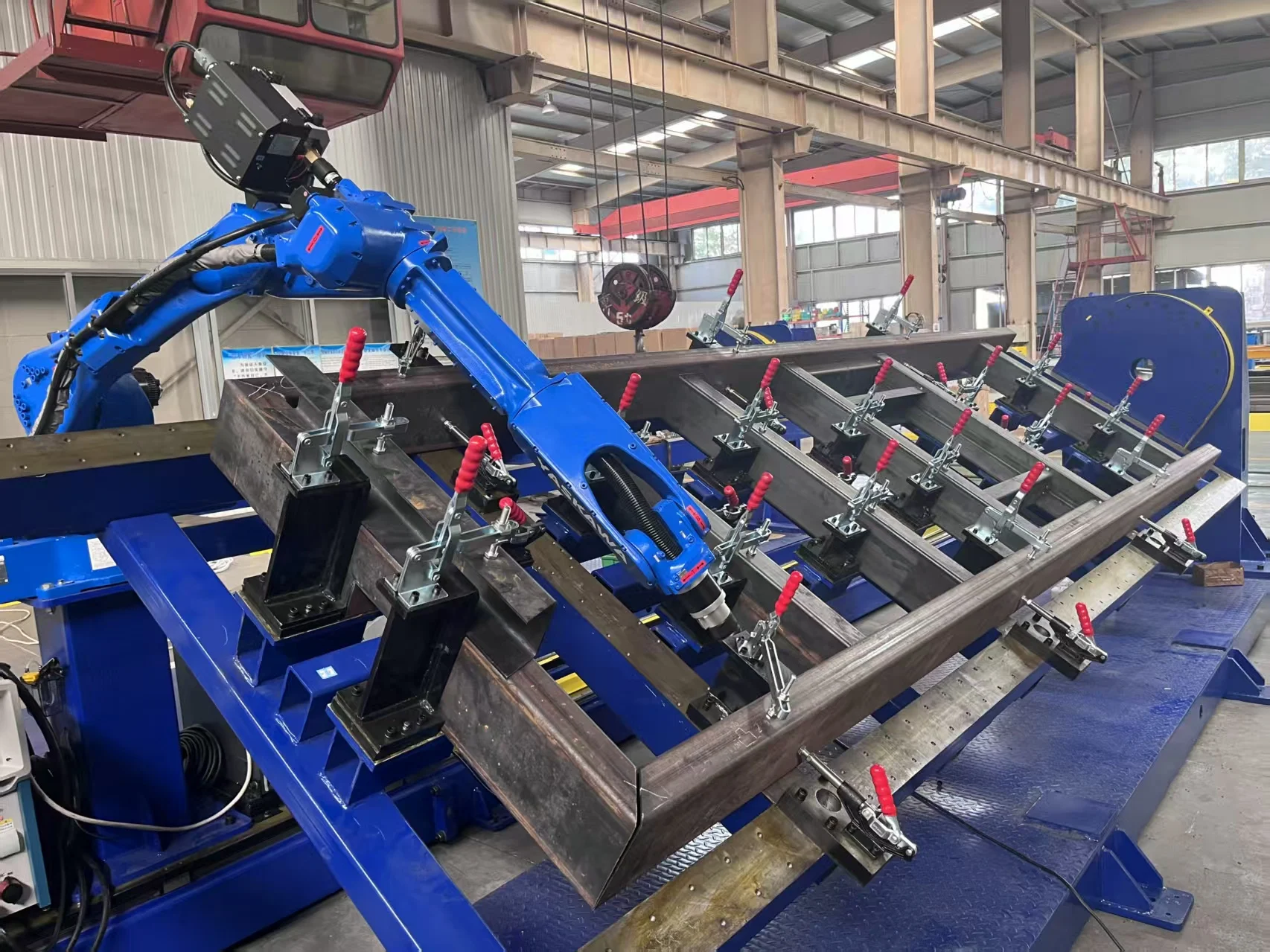

สถานีงานหุ่นยนต์เชื่อมในการทำงานจริง

ชุดพลิกชิ้นงานจะทำการหมุนชิ้นงานในขณะที่หุ่นยนต์ทำการเชื่อม

ข้อมูลทางเทคนิค

การเลือกชุดพลิกชิ้นงาน (Positioner)

ขั้นตอนการทำงานของสถานีงาน

1. จับยึดชิ้นงานเข้ากับจิ๊กฟิกเจอร์: สำหรับงานผลิตซ้ำจะใช้จิ๊กฟิกเจอร์บนชุดพลิกชิ้นงาน เพื่อให้ชิ้นงานทุกชิ้นวางอยู่ในตำแหน่งเดิมอย่างแม่นยำ
2. ตั้งโปรแกรมครั้งเดียว: สร้างโปรแกรมแบบออฟไลน์จากโมเดล 3D หรือใช้ฟังก์ชันแบบไม่ต้องสอนงาน (Teaching-free) หากลักษณะงานเอื้ออำนวย
3. เชื่อมในตำแหน่งที่ดีที่สุด: ชุดพลิกชิ้นงานจะหมุนชิ้นงานเพื่อให้หุ่นยนต์เชื่อมในท่าราบหรือท่าระดับ ซึ่งช่วยให้การซึมลึกและลักษณะของแนวเชื่อมออกมาดีเยี่ยม
4. ทำซ้ำกระบวนการ: สำหรับชิ้นงานชิ้นต่อไป พนักงานมีหน้าที่เพียงแค่วางชิ้นงาน จับยึด และกดปุ่มเริ่มรอบการทำงาน

ลักษณะชิ้นงานและอุตสาหกรรมที่ใช้งานทั่วไป

การเปรียบเทียบกับหุ่นยนต์เชื่อมประเภทอื่น

ปัจจัยกำหนดราคาของสถานีงานหุ่นยนต์เชื่อม

สถานีงานส่วนใหญ่จะมีราคาอยู่ในช่วง 18,000–30,000 ดอลลาร์สหรัฐ (FOB ชิงเต่า) โดยราคาของแต่ละชุดการกำหนดค่าจะขึ้นอยู่กับ:

หากต้องการขอใบเสนอราคา กรุณาส่งแบบ Drawing หรือรูปถ่ายชิ้นงานของคุณ, น้ำหนัก, ชนิดวัสดุ และจำนวนความต้องการใช้งานต่อปี

การจัดส่ง การติดตั้ง และการบริการสนับสนุน

1. การกำหนดค่าและแบบแปลน: วิศวกรของเราจะเลือกชุดพลิกชิ้นงาน อุปกรณ์จับยึด (Fixtures) และกระบวนการเชื่อมที่เหมาะสมที่สุดจากชิ้นงานของคุณ
2. การผลิตและการทดสอบจากโรงงาน: ระยะเวลาผลิต 20–45 วัน ขึ้นอยู่กับรูปแบบการกำหนดค่า ระบบจะถูกประกอบและทดสอบเชื่อมจริงก่อนจัดส่ง
3. การเตรียมพื้นที่หน้างาน: เตรียมพื้นให้เรียบเสมอกัน เดินระบบไฟฟ้าและแก๊สปกป้อง พร้อมวางแผนติดตั้งรั้วความปลอดภัยรอบเซลล์เชื่อม
4. การติดตั้งและฝึกอบรม: การติดตั้งหน้างานและการอบรมผู้ใช้งานใช้เวลาประมาณ 1 สัปดาห์ (มีใบเสนอราคาแยกต่างหาก) ผู้ปฏิบัติงานจะได้เรียนรู้การเขียนโปรแกรม การใช้งานประจำวัน และการบำรุงรักษาเบื้องต้น
5. บริการหลังการขาย: รับประกันตัวเครื่อง 24 เดือน (ยกเว้นชิ้นส่วนสิ้นเปลือง) พร้อมบริการซัพพอร์ตทางไกลสำหรับปัญหาซอฟต์แวร์และกระบวนการเชื่อม

เคล็ดลับการออกแบบอุปกรณ์จับยึดชิ้นงาน (Fixture)

ในสถานีงานเชื่อม อุปกรณ์จับยึดมีความสำคัญต่อคุณภาพแนวเชื่อมไม่แพ้ตัวหุ่นยนต์เลยทีเดียว อุปกรณ์จับยึดที่ดีควรเป็นไปตามหลักการเหล่านี้:

• กำหนดตำแหน่งชิ้นงานทุกชิ้นอ้างอิงจากจุด Datum เดียวกันกับในแบบแปลน
• วางตำแหน่งแคลมป์หนีบให้พ้นจากแนวเดินหัวเชื่อมและระยะอาร์ค
• ออกแบบให้ใส่ชิ้นงานได้รวดเร็วและผิดพลาดได้ยาก (Foolproof) โดยให้ใส่ได้ทางเดียวเท่านั้น
• ออกแบบให้ช่องว่างรอยต่อ (Fit-up gap) สม่ำเสมอ เพราะหุ่นยนต์จะเชื่อมอ้างอิงตามตำแหน่งที่อุปกรณ์จับยึดให้มาเป๊ะๆ
• เว้นพื้นที่ให้หัวเชื่อมเข้าถึงในมุมเชื่อมที่ดีที่สุดหลังจากการพลิกชิ้นงานแล้ว

ปัญหาที่พบบ่อยและวิธีที่สถานีงานจัดการกับปัญหาเหล่านี้

การเชื่อมชิ้นงานซ้ำๆ คือจุดเด่นของสถานีงานอัตโนมัติ แต่ต้องจัดการกับประเด็นเหล่านี้ให้ดี:

ก่อนตัดสินใจซื้อ: เช็คลิสต์สำหรับสถานีงานเชื่อม

คำตอบเหล่านี้จะช่วยกำหนดชุดพลิกชิ้นงาน อุปกรณ์จับยึด และเลย์เอาต์ที่เหมาะสม:

• แบบแปลนชิ้นงาน น้ำหนัก และจุดศูนย์ถ่วง
• จำนวนการผลิตต่อปีและขนาดล็อตการผลิต
• เป้าหมายรอบเวลา (Cycle time) ต่อชิ้น
• แนวเชื่อมที่ต้องพลิกชิ้นงาน เช่น แนวเชื่อมรอบวง แนวเชื่อมหลายด้าน หรือแนวเชื่อมขึ้นในแนวดิ่ง
• ต้องการใช้งานแบบสถานีเดี่ยวหรือสองสถานี
• พื้นที่ว่างหน้างานสำหรับล้อมรั้วเซฟตี้
• ระบบไฟฟ้า แก๊สปกป้อง และระบบดูดควันเชื่อม

การบำรุงรักษาประจำวันและตามรอบเวลา

ปฏิบัติตามคู่มือของผู้ผลิตหุ่นยนต์และแหล่งจ่ายไฟสำหรับการเปลี่ยนจารบีชุดทดรอบและรอบการเปลี่ยนแบตเตอรี่ สำรองข้อมูลโปรแกรมหุ่นยนต์และค่าพารามิเตอร์การเชื่อมทุกครั้งหลังมีการเปลี่ยนแปลง

ความปลอดภัย

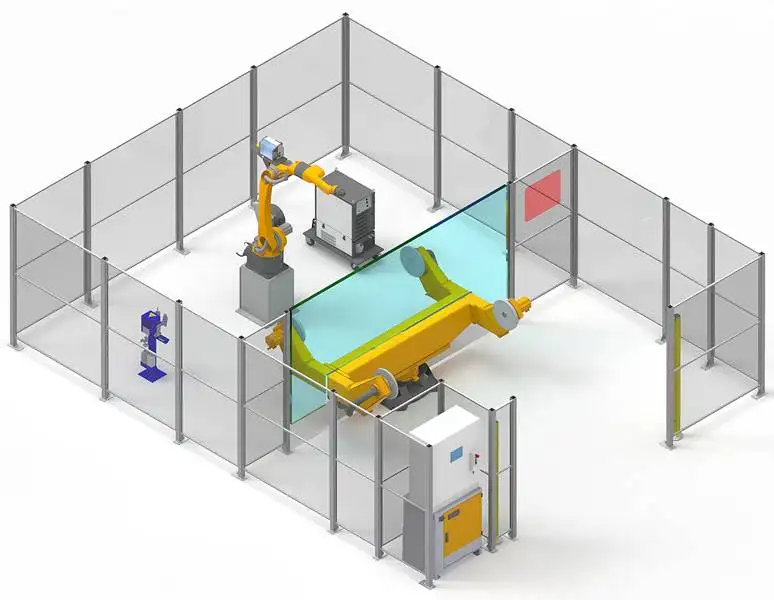

• ล้อมรอบพื้นที่เซลล์ด้วยรั้วกั้นและเชื่อมต่อระบบล็อกประตู (Interlock) กับชุดควบคุมหุ่นยนต์
• ใช้ม่านแสงนิรภัย (Light curtains) ฝั่งป้อนชิ้นงาน หากผู้ปฏิบัติงานต้องป้อนชิ้นงานในขณะที่หุ่นยนต์กำลังเชื่อมอยู่อีกสถานีหนึ่ง
• ปกป้องผู้ปฏิบัติงานจากแสงอาร์คด้วยฉากกั้นบริเวณจุดป้อนชิ้นงาน
• ติดตั้งระบบดูดควันเชื่อมไว้เหนือหรือด้านหลังชุดพลิกชิ้นงาน

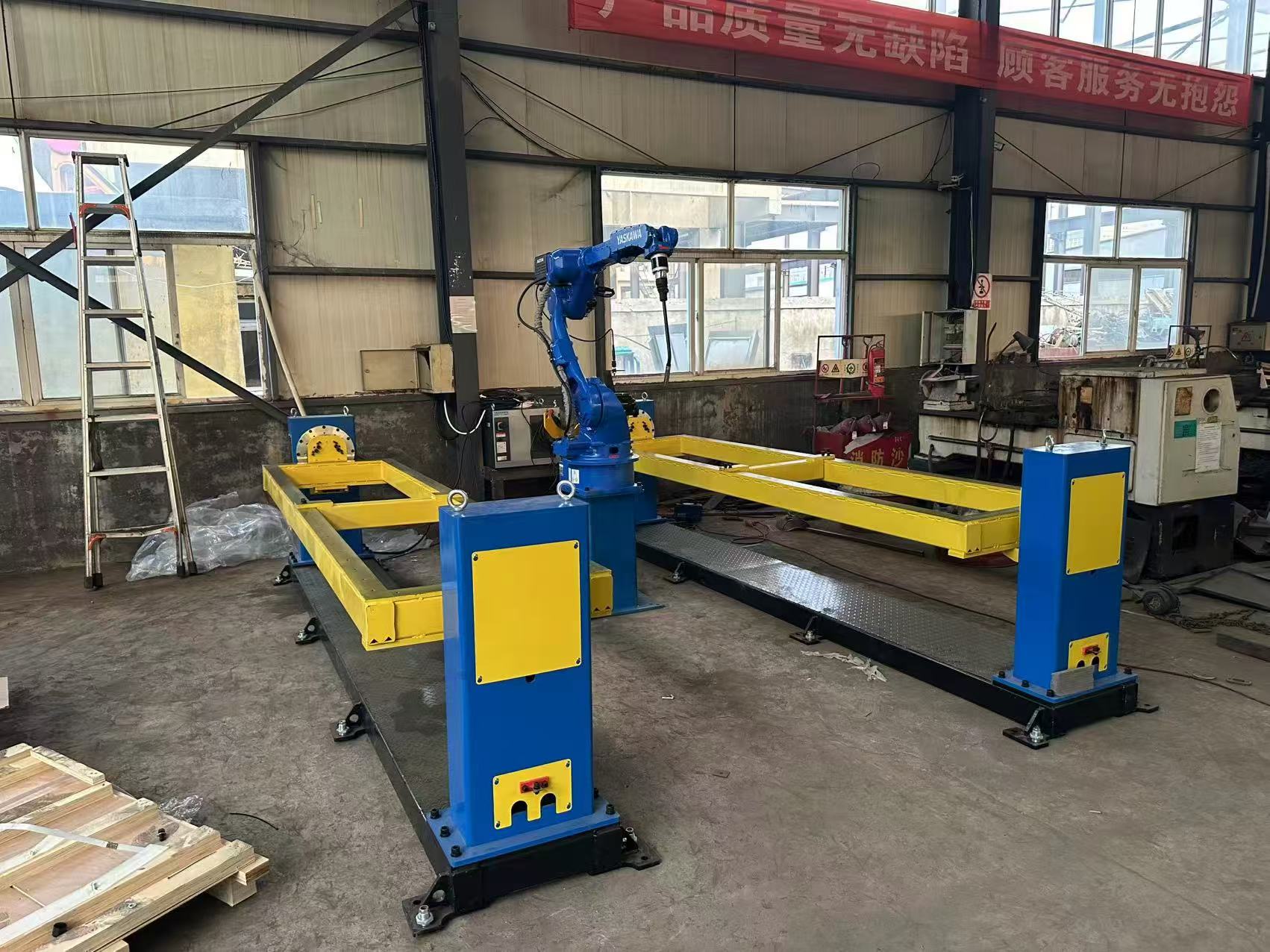

รูปแบบเลย์เอาต์เซลล์เชื่อมยอดนิยม

ข้อดีและข้อจำกัด

ข้อมูลอ้างอิงขนาดลวดสำหรับการเชื่อม MAG

ช่วงกระแสไฟทั่วไปสำหรับการเชื่อม MAG ด้วยลวดตัน ระบบคลังข้อมูลกระบวนการจะเลือกพารามิเตอร์ให้อัตโนมัติ แต่ตารางนี้มีประโยชน์เมื่อคุณต้องวางแผนสต็อกลวดและเลือกความหนาของแผ่นโลหะ

การถ่ายโอนแบบลัดวงจรใช้แรงดันไฟประมาณ 14–22 V, แบบหยดหลอมเหลวประมาณ 22–26 V (โซนที่ควรหลีกเลี่ยงเพราะเกิดสะเก็ดเชื่อมเยอะ) และแบบละอองสเปรย์ใช้แรงดันไฟมากกว่า 26 V ขึ้นไป

คำถามที่พบบ่อยเกี่ยวกับสถานีงานเชื่อมุ่นยนต์ (Robot Welding Workstation FAQ)

ฉันควรเลือกชุดพลิกชิ้นงานแบบไหนดี?

ชุดพลิกแกนเดี่ยวเหมาะกับชิ้นงานยาว เช่น คานและเพลา; ชุดพลิกแบบตัว L เหมาะกับงานกล่องและงานหลายหน้า; ชุดพลิกแบบตัว C ช่วยให้เข้าถึงรอบโครงสร้างและคานได้รอบด้าน ความสามารถในการรับน้ำหนักตั้งแต่ 500 กก. จนถึงมากกว่า 5,000 กก.

ชุดพลิกชิ้นงานขยับในขณะที่หุ่นยนต์กำลังเชื่อมอยู่ด้วยหรือไม่?

ใช่ ชุดพลิกชิ้นงานจะซิงโครไนซ์ทำงานประสานกับชุดควบคุมหุ่นยนต์ ทำให้แนวเชื่อมรอบวงและแนวเชื่อมโค้งสามารถเชื่อมต่อกันได้ในรอบเดียวอย่างต่อเนื่อง

สถานีงานเชื่อมุ่นยนต์มีราคาประมาณเท่าไหร่?

การกำหนดค่าส่วนใหญ่อยู่ระหว่าง 18,000 ถึง 30,000 USD (เงื่อนไข FOB ชิงداว) ขึ้นอยู่กับชุดพลิกชิ้นงาน รางวิ่ง และออปชันการค้นหาแนวเชื่อม

เหมาะสำหรับงานล็อตเล็กไหม?

เหมาะที่สุดสำหรับชิ้นงานที่ผลิตซ้ำๆ สำหรับงานล็อตเล็กมากๆ ที่มีการเปลี่ยนงานบ่อยๆ สถานีงานเชื่อมโคบอทจะเขียนโปรแกรมตั้งค่าได้เร็วกว่า

แนวเชื่อมสามารถผ่านมาตรฐาน AWS D1.1 ได้หรือไม่?

กระบวนการเชื่อมสามารถผ่านการรับรองตามมาตรฐาน ISO, AWS D1.1 และกฎระเบียบของสถาบันจัดชั้นเรือ เช่น ABS, LR และ CCS สำหรับรอยต่อและวัสดุเฉพาะของคุณ

ระยะเวลาในการผลิตนานแค่ไหน?

ระยะเวลาผลิต 20–45 วัน ขึ้นอยู่กับการกำหนดค่า การติดตั้งและการอบรมใช้เวลาประมาณ 1 สัปดาห์หน้างาน (มีใบเสนอราคาแยกต่างหาก)

ฉันจำเป็นต้องใช้เลย์เอาต์แบบสองสถานีไหม?

เลย์เอาต์แบบสองสถานีช่วยให้ผู้ปฏิบัติงานโหลดชิ้นงานฝั่งหนึ่งในขณะที่หุ่นยนต์เชื่อมอีกฝั่ง ซึ่งช่วยให้หุ่นยนต์ทำงานได้ตลอดเวลาโดยไม่ต้องรอ แต่ต้องใช้พื้นที่หน้างานมากกว่าและต้องมีชุดพลิกชิ้นงานหรือโต๊ะเพิ่มอีกชุด เราแนะนำให้ใช้เมื่อขั้นตอนการป้อนชิ้นงานกินเวลามากในรอบการทำงาน

วิธีการเลือกขนาดความสามารถของชุดพลิกชิ้นงานต้องดูจากอะไร?

ดูจากน้ำหนักของชิ้นงานและระยะห่างของจุดศูนย์ถ่วงจากแกนหมุน ชิ้นงานที่หนักและมีระยะเยื้องศูนย์มากๆ จะต้องการแรงบิดในการหมุนสูงกว่าน้ำหนักตัวเพียงอย่างเดียว
