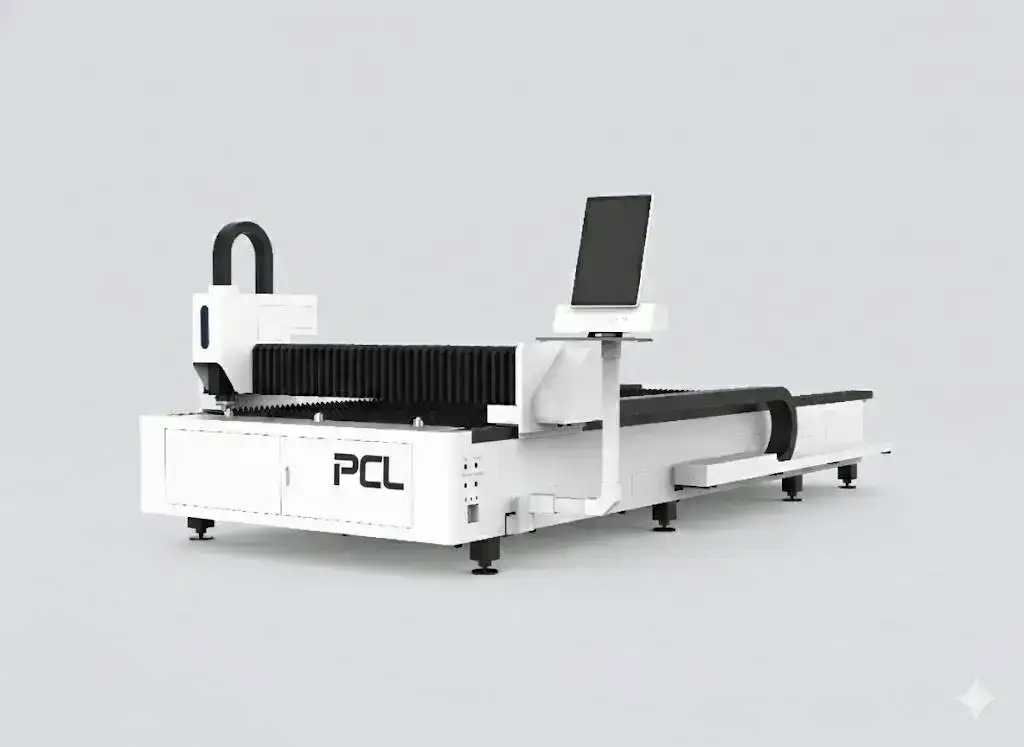

LFH6020: Panoramica
Il modello LFH6020 è la nostra tagliatrice laser da produzione 6000 × 2000 mm, con sorgenti da 1 kW a 12 kW, servomotori Yaskawa o Fuji, testa di focalizzazione automatica Raytools, controllo CypCut/FSCUT e refrigeratore a doppia temperatura. È progettata per il taglio continuo di lamiere lunghe.
Specifiche Tecniche
| Area di lavoro | 6000 × 2000 mm |
|---|---|
| Sorgente laser | 1–12 kW; IPG, Raycus o Max |
| Precisione di posizionamento | ±0.03 mm/m |
| Velocità max di interpolazione | 120 m/min |
| Motorizzazione | Servomotori Yaskawa o Fuji |
| Sistema CNC | CypCut / FSCUT |
| Testa di taglio | Raytools autofocus |
| Raffreddamento | Chiller ad acqua a doppia temperatura |

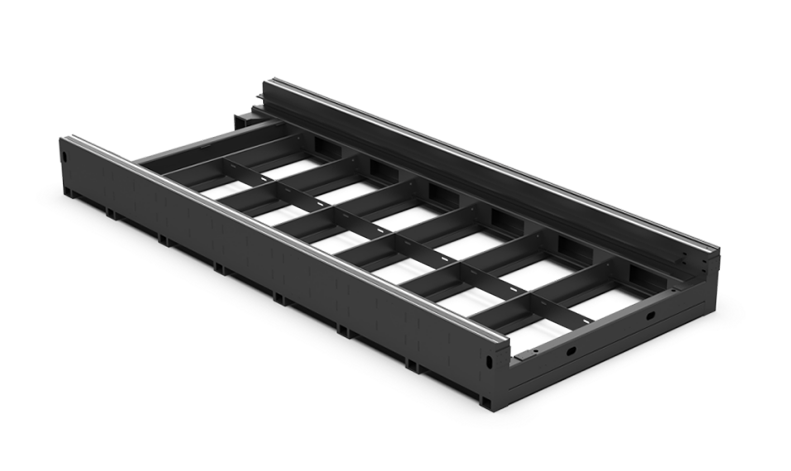

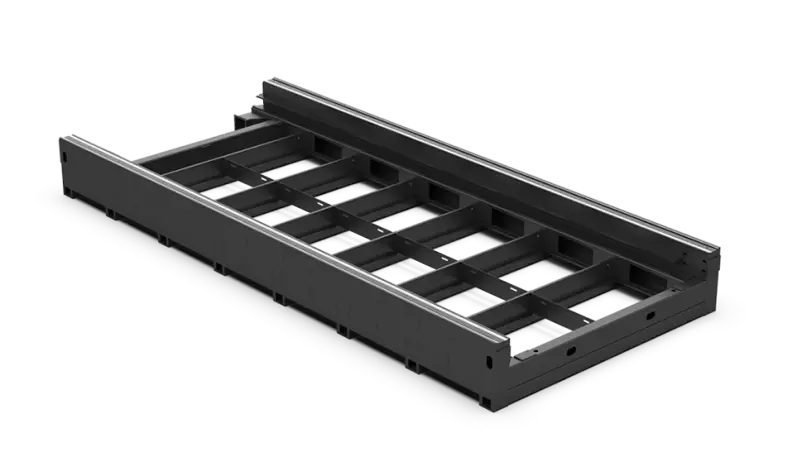

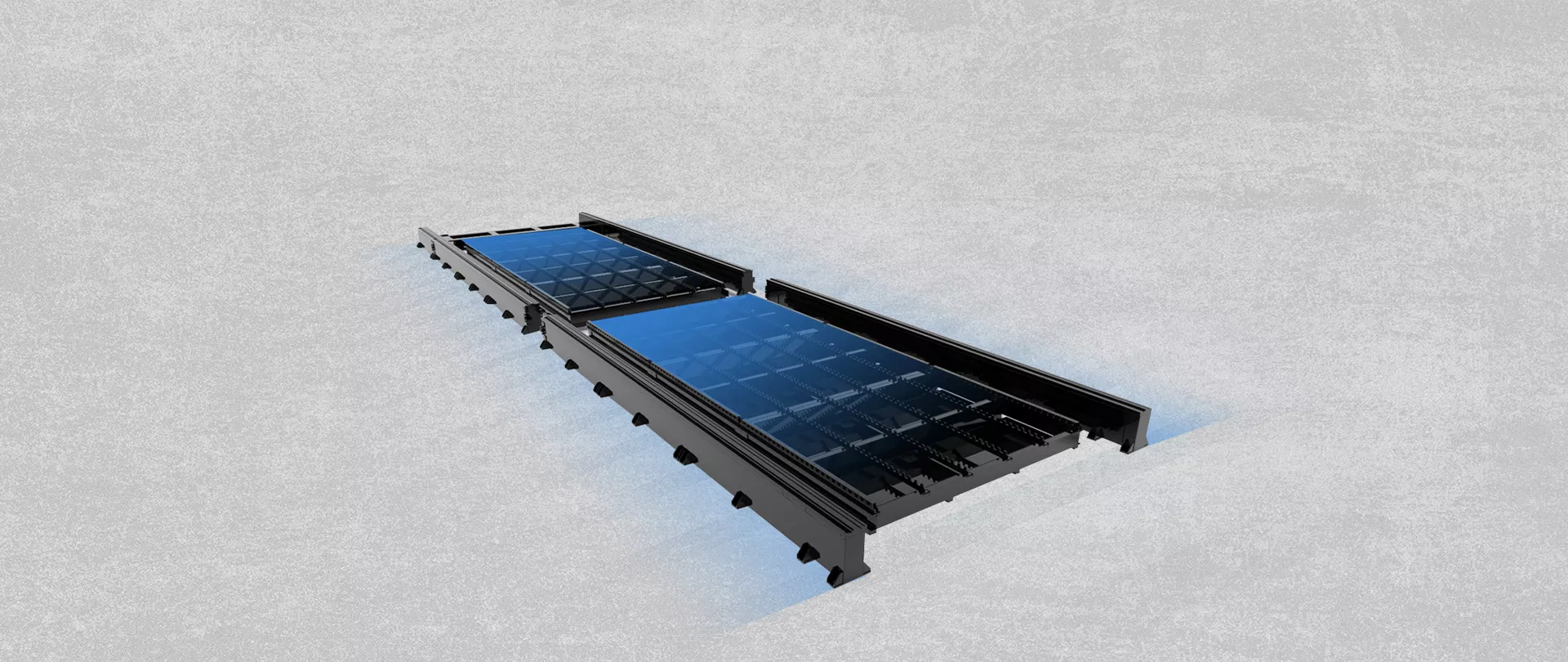

| Struttura | Trattata termicamente e distesa |
| Certificazione | CE, ISO 9001 |
| Garanzia | 24 mesi sull'intera macchina (materiali di consumo esclusi) |
Cosa tagliano le opzioni di potenza
Spessore massimo tipico da 1 kW a 60 kW; l'ultima colonna indica le potenze che questa macchina può montare. Considera i valori come il limite massimo, non il range di lavoro quotidiano.
| Potenza laser | Acciaio al carbonio (O₂) | Inox (N₂) | Alluminio (N₂) | Ottone (N₂) | Questo modello |
|---|---|---|---|---|---|
| 1 kW | 10 mm | 5 mm | 3 mm | 3 mm | ✓ |
| 1.5 kW | 16 mm | 6 mm | 4 mm | 3 mm | ✓ |
| 2 kW | 20 mm | 8 mm | 6 mm | 5 mm | ✓ |
| 3 kW | 22 mm | 10 mm | 8 mm | 6 mm | ✓ |
| 4 kW | 25 mm | 12 mm | 10 mm | 8 mm | ✓ |
| 6 kW | 25 mm | 20 mm | 16 mm | 12 mm | ✓ |
| 8 kW | 40 mm | 30 mm | 30 mm | 16 mm | ✓ |
| 12 kW | 40 mm | 40 mm | 40 mm | 16 mm | ✓ |
| 20 kW | 80 mm | 100 mm | 60 mm | 20 mm | – |
| 60 kW | 200 mm | 150 mm | – | – | – |
Lo spessore massimo è un limite estremo, tagliato a velocità ridotta e con un bordo più ruvido. Pianifica la produzione giornaliera qualche millimetro sotto tale soglia e verifica sempre la tabella di taglio della configurazione esatta riportata nel tuo preventivo.
Velocità di taglio indicative
| Spessore | 1.5 kW | 3 kW | 6 kW | 12 kW |
|---|---|---|---|---|
| 2 mm | 5.0 | 3.8–4.2 | – | – |
| 3 mm | 3.6 | 3.2–3.6 | 3.5–4.2 | – |
| 4 mm | 2.5 | 3.0–3.2 | 3.3–3.8 | – |
| 6 mm | 1.4 | 2.2–2.5 | 2.7–3.2 | – |
| 8 mm | 1.2 | 1.8–2.2 | 2.2–2.5 | – |
| 10 mm | 1.0 | 1.0–1.3 | 2.0–2.3 | 2.0–2.3 |
| 12 mm | 0.8 | 0.9–1.0 | 1.9–2.1 | 3.0–3.5 |
| 16 mm | 0.5 | 0.6–0.7 | 1.2–1.4 | 2.8–3.0 |
| 20 mm | – | 0.5–0.55 | 0.6–0.7 | 1.5–1.6 |
| 25 mm | – | – | 0.4–0.5 | 0.8–1.0 |
| Spessore | 1.5 kW | 3 kW | 6 kW | 12 kW |
|---|---|---|---|---|
| 1 mm | 20 | 28–35 | 40–50 | 50–60 |
| 2 mm | 7 | 18–24 | 25–30 | 40–45 |
| 3 mm | 4.5 | 7–10 | 15–18 | 30–35 |
| 5 mm | 1.5 | 3.0–3.6 | 7–8 | 15–18 |
| 6 mm | 0.8 | 2.0–2.7 | 6–7 | 13–15 |
| 8 mm | – | 1.0–1.2 | 3.5–3.8 | 8–10 |
| 10 mm | – | 0.5–0.6 | 1.6–2.0 | 6.5–7.5 |
| 12 mm | – | – | 1.0–1.2 | 5.0–5.5 |
| 16 mm | – | – | 0.5–0.6 | 2.0–2.3 |
| 20 mm | – | – | 0.2–0.35 | 1.2–1.4 |
Velocità in m/min. Valori tipici per un taglio di buona qualità; requisiti dei bordi, tipo di materiale, purezza del gas e la testa di taglio possono modificarli. Il preventivo include la tabella per la configurazione esatta.
Note sui componenti
Il chiller a doppia temperatura gestisce due circuiti separati, uno per la sorgente e uno per le ottiche della testa, poiché richiedono temperature differenti; un refrigeratore a circuito singolo rappresenta un compromesso per entrambi. CypCut/FSCUT è il controllo più diffuso sulle tagliatrici laser cinesi, pertanto gli operatori abituati ad altri macchinari possono solitamente utilizzare questo senza problemi, e trovare supporto per il nesting è molto semplice. La struttura distesa è fondamentale su un banco da 6 m rispetto a uno da 3 m, poiché qualsiasi deriva viene moltiplicata per l'intera lunghezza.
Collocazione nella gamma di laser PCL
| Modello | Area di lavoro | Potenza | Ideale per |
|---|---|---|---|
| GF3012 | 3000 × 1200 mm | 6–60 kW | Alta potenza su banco compatto |
| LFP3015 | 3000 × 1500 mm | 1–12 kW | Tavola singola aperta; lamiere standard |
| LFP4020 | 4000 × 2000 mm | 1–30 kW | Tavola di scambio doppia per alti volumi |

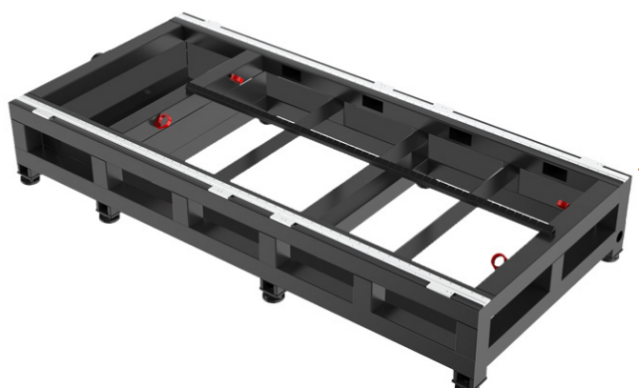

| LFH4020 | 4000 × 2000 mm | 1–30 kW | Lamiere ad alta potenza su basamento saldato |
| LFP6020 | 6000 × 2000 mm | 1.5–3 kW | Lamiere lunghe con investimento ridotto |
| LFH6020 (questa macchina) | 6000 × 2000 mm | 1–12 kW | Produzione in grande formato |
| Lamiera e tubo 2-in-1 | 3015 o 4020 + tubi Ø20–220 mm | 1–12 kW | Lamiere e tubi su un'unica macchina |
Problemi comuni e come risolverli
| Problema | Causa abituale | Cosa fare |
|---|---|---|
| Deriva delle dimensioni su lamiera lunga | Sporcizia su cremagliere o guide, o dilatazione termica della piastra | Pulire guide e cremagliere; tagliare seguendo una sequenza che distribuisca il calore |
| Presenza di scorie su inox o alluminio | Velocità troppo elevata, pressione dell'azoto troppo bassa o fuoco non abbastanza profondo | Ridurre la velocità o aumentare la pressione; spostare il fuoco verso il basso (negativo) all'aumentare dello spessore |
| Scorie pesanti su acciaio al carbonio spesso | Velocità troppo elevata, pressione dell'ossigeno bassa, fuoco troppo negativo, ugello parzialmente ostruito | Ridurre la velocità del 5–8 %; mantenere l'ossigeno a 0.5–0.7 bar; impostare il fuoco a +3 / +4 mm; controllare l'ugello |
| Sbuffo di sfondamento su piastra spessa | Sfondamento in un'unica fase su materiale pesante | Utilizzare lo sfondamento a stadi e lasciare raffreddare la piastra tra un piercing e l'altro |
| Mancato taglio passante | Sfondamento non completato, fuoco non abbastanza positivo nei tagli con ossigeno, vetro di protezione sporco | Lasciare completare tutte le fasi di sfondamento; aumentare il fuoco a scatti di 1 mm; pulire o sostituire il vetrino |
Cosa determina il prezzo
| Componente | Opzioni | Impatto |
|---|---|---|
| Sorgente laser | Marchio (Raycus, IPG, Max) e potenza | La voce principale; una maggiore potenza costa di più e richiede un refrigeratore e una linea elettrica più grandi |
| Testa di taglio | Autofocus Raytools o WSX | Messa a fuoco automatica e protezione contro le collisioni |
| Motorizzazione | Marchio dei servoazionamenti, guide e cremagliere | Precisione costante nel corso degli anni |
| Potenza | 1–12 kW | Potenza maggiore per lamiere spesse e velocità |
| Raffreddamento | Refrigeratore a doppia temperatura | Abbinato alla potenza della sorgente |
Il modello LFH6020 è quotato su richiesta.
Dalla richiesta alla produzione
- Particolari e campioni. Inviaci i formati delle lamiere, i volumi e il mix di spessori.
- Configurazione. Definiamo la sorgente, la testa di taglio, il banco e le opzioni, inviando un layout con ingombri, allacciamenti elettrici, gas e aspirazione.
- Costruzione e collaudo. La macchina viene assemblata e testata prima della spedizione; i tempi di consegna sono confermati nell'offerta.
- Preparazione dell'installazione. Pavimento in piano, linea elettrica, gas di assistenza, aria compressa e aspirazione fumi pronti all'arrivo.
- Installazione e formazione. Quotate insieme alla macchina; gli operatori imparano a usare il nesting, i parametri di taglio, i controlli giornalieri e la risoluzione dei problemi di base.
- Assistenza. 24 mesi di garanzia sull'intera macchina, materiali di consumo esclusi.
Prima di ordinare
- Lamiere per turno e mix di spessori.
- Accesso per la gru lungo il bancale da 6 m.
- Alimentazione elettrica e del gas per la sorgente scelta.
- Operatori già pratici di CypCut/FSCUT o necessità di formazione.
Manutenzione
| Quando | Cosa fare |
|---|---|
| Giornaliera | Controllare e pulire il vetro di protezione; verificare lo stato dell'ugello e la centratura; controllare le pressioni dei gas. |
| Settimanale | Rimuovere le scorie; pulire guide e cremagliere; controllare entrambi i circuiti del refrigeratore. |
| Periodica | Sostituire le doghe del banco; lubrificare guide e cremagliere; cambiare l'acqua e i filtri del refrigeratore; calibrare il sensore di altezza. |
Sicurezza
La luce laser riflessa dalla lamiera è invisibile e può danneggiare gli occhi, quindi l'area di taglio deve essere protetta o recintata e i blocchi di sicurezza delle porte devono essere sempre efficienti. Tenere l'aspirazione in funzione e i filtri puliti; la polvere nel banco e nei filtri può incendiarsi, soprattutto dopo il taglio dell'alluminio. Tenere le apparecchiature per l'ossigeno libere da olio e grasso e fissare saldamente le bombole del gas.
Vantaggi e limiti
Vantaggi
- Banco da 6 m con potenza fino a 12 kW
- Controllo CypCut/FSCUT ampiamente diffuso
- Refrigeratore a doppia temperatura
Limiti da considerare
- Tavola singola: i tempi di carico incidono
- Grandi ingombri a pavimento
- La potenza elevata richiede un allacciamento importante
FAQ LFH6020
Quali potenze sono disponibili?
Da 1 kW a 12 kW con sorgenti IPG, Raycus o Max.
Quale controllo numerico utilizza?
CypCut / FSCUT.
Qual è la sua precisione?
±0,03 mm al metro di posizionamento, velocità massima di spostamento in asse accoppiato di 120 m/min.
Meglio LFH6020 o LFP6020?
Il modello LFP6020 è la macchina aperta da 6 m più economica con 1,5–3 kW. L'LFH6020 arriva fino a 12 kW ed è progettato per la produzione a pieno regime.
Quanto tempo ci vuole per caricare una lamiera da 6 m?
Dipende dalla vostra gru e dal personale; pianificatelo nel ciclo di lavoro, perché il laser resta inattivo durante il carico.
Gli operatori abituati ad altre macchine possono usarla?
Di solito sì; CypCut/FSCUT è molto diffuso e la formazione copre le differenze specifiche.
Confronta tutte le macchine da taglio laser a fibra fianco a fianco nella nostra guida alla scelta.
Inviaci le dimensioni delle tue lamiere e i volumi. Dimensioneremo la sorgente e ti invieremo il preventivo per l'LFH6020.
