Trạm hàn Cobot

Trạm hàn Cobot: Tổng quan

Trạm hàn cobot kết hợp cánh tay robot cộng tác với nguồn hàn trên một bàn hàn nhỏ gọn. Bạn có thể dạy đường hàn bằng cách dẫn hướng mỏ hàn bằng tay, do đó một chi tiết mới có thể được lập trình chỉ trong vài phút. Thiết bị này được thiết kế dành cho các xưởng vừa và nhỏ chuyên hàn nhiều loại chi tiết khác nhau theo lô nhỏ, không cần đầu tư lồng bảo vệ phức tạp như robot công nghiệp.

Thợ hàn tay nghề cao sẽ thiết lập chương trình ban đầu; sau đó, những người vận hành chưa có chứng chỉ hàn vẫn có thể gá đặt phôi và khởi động chu trình. Một thợ hàn có thể giám sát nhiều cobot cùng lúc, đây là cách hầu hết các xưởng áp dụng để giải quyết tình trạng thiếu thợ hàn.

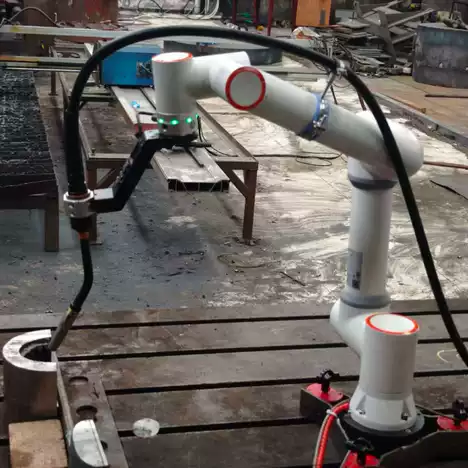

Trạm hàn Cobot hoạt động thực tế

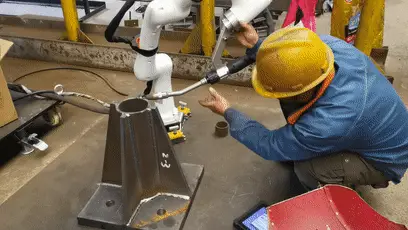

Dạy học dẫn hướng bằng tay: kéo mỏ hàn dọc theo đường hàn, lưu các điểm, tiến hành hàn.

Thông số kỹ thuật

Cách thức hoạt động của phương pháp dạy dẫn hướng bằng tay

1. Kẹp chặt phôi. Cố định phôi trên bàn hàn hoặc trên bộ định vị đối với các đường hàn vòng tròn.

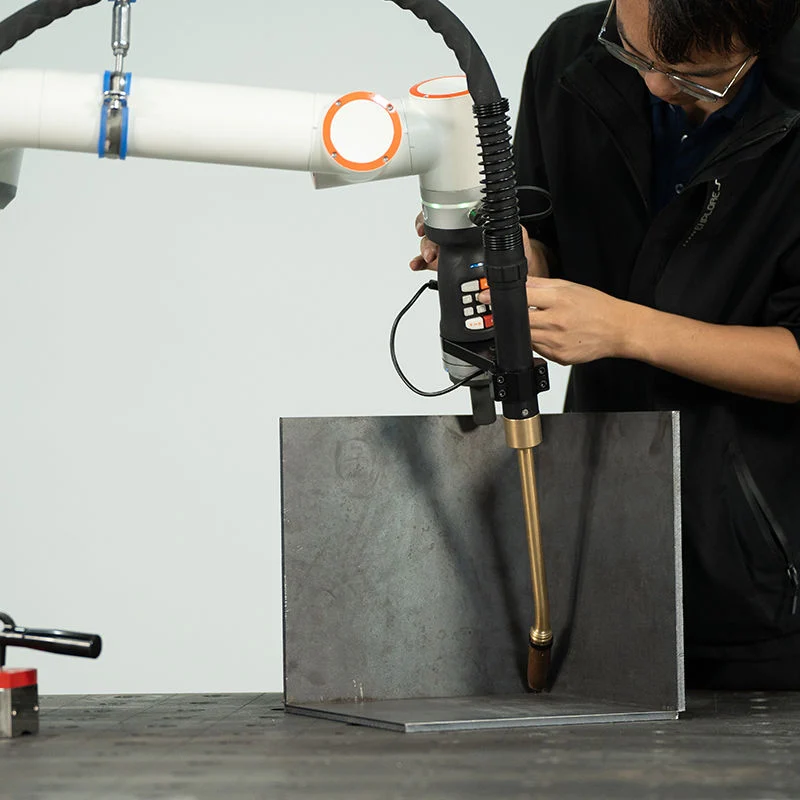

2. Dẫn hướng mỏ hàn. Giữ mỏ hàn và kéo cánh tay đến điểm bắt đầu, dọc theo đường hàn cho đến điểm kết thúc. Lưu từng điểm bằng nút bấm trên cánh tay hoặc máy tính bảng.
3. Chọn thông số hàn. Chọn phương pháp, dây hàn và các thông số trên ứng dụng máy tính bảng, hoặc tải chương trình đã lưu.
4. Hàn và lặp lại. Chạy chương trình. Đối với chi tiết giống nhau tiếp theo, thợ vận hành chỉ cần gá phôi và khởi động chu trình.

Trạm hàn Cobot mang lại hiệu quả cao khi nào

• Thay đổi mã hàng thường xuyên: chi tiết mới được lập trình chỉ trong vài phút, giúp việc tự động hóa các lô hàng số lượng ít vẫn mang lại hiệu quả kinh tế.
• Xưởng có không gian hạn chế: sau khi đánh giá rủi ro, cobot có thể hoạt động mà không cần hàng rào an toàn, dễ dàng bố trí trên bàn hàn thủ công hiện có.

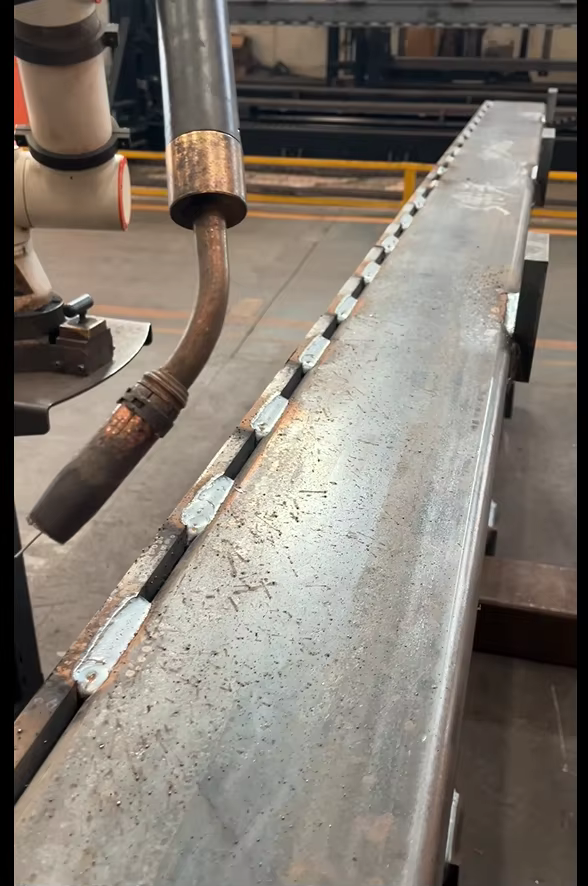

• Tình trạng thiếu thợ hàn: các đường hàn thẳng lặp đi lặp lại, hàn vòng, hàn đứt đoạn và tấm mỏng inox được chuyển giao cho cobot; thợ hàn của bạn sẽ tập trung xử lý các mối hàn phức tạp.
• Gia công tại công trình: được lắp trên xe đẩy hoặc đế AGV, cobot có thể di chuyển trực tiếp đến vị trí thi công để sửa chữa.

Các loại chi tiết phù hợp nhất

So sánh với các dòng robot hàn khác

Các yếu tố quyết định giá thành trạm hàn Cobot

Mức giá tham khảo từ 5.000–12.000 USD (FOB Thanh Đảo) phụ thuộc chủ yếu vào các yếu tố sau:

Để nhận báo giá chi tiết, vui lòng gửi bản vẽ hoặc hình ảnh các chi tiết thông dụng của bạn, loại vật liệu, chiều dày và các mối hàn cần tự động hóa.

Giao hàng, lắp đặt và hỗ trợ kỹ thuật

1. Cấu hình và bản vẽ. Chúng tôi ghép nối tải trọng, quy trình và bàn hàn hoặc bộ định vị (positioner) phù hợp với sản phẩm của bạn.
2. Sản xuất và kiểm tra tại nhà máy. Thời gian giao hàng từ 20–45 ngày tùy theo cấu hình. Hệ thống được lắp ráp và chạy thử hàn trước khi xuất xưởng.
3. Chuẩn bị mặt bằng. Chuẩn bị nguồn điện, khí bảo vệ và khu vực đặt bàn hàn phẳng. Đánh giá rủi ro khu vực làm việc sẽ quyết định có cần lắp hàng rào hoặc rèm quang điện hay không.
4. Lắp đặt và đào tạo. Lắp đặt tận nơi và đào tạo vận hành thường mất khoảng một tuần và được báo giá riêng. Thợ vận hành sẽ được học lập trình, vận hành hàng ngày và bảo trì định kỳ.
5. Hỗ trợ sau bán hàng. Bảo hành 24 tháng cho toàn bộ máy, không bao gồm vật tư tiêu hao, kèm hỗ trợ kỹ thuật từ xa cho các vấn đề về phần mềm và quy trình hàn.

Các Vấn Đề Thường Gặp Khi Hàn Và Cách Cobot Xử Lý Chúng

Hầu hết các vấn đề về chất lượng trong sản xuất hàn lô nhỏ xuất phát từ tay nghề thủ công không đồng đều. Dưới đây là những lỗi mà trạm robot cộng tác (cobot) có thể khắc phục và những điểm vẫn cần lưu ý:

Trước Khi Mua: Checklist Kiểm Tra Hàn Cobot

Hãy trả lời các điểm sau trước khi yêu cầu báo giá. Chúng sẽ quyết định tải trọng, quy trình và thiết lập bàn hàn:

• Liệt kê các chi tiết thông dụng của bạn kèm kích thước và trọng lượng; trạm cobot xử lý các chi tiết có chiều dài tới khoảng 2 m.
• Ghi chú vật liệu và độ dày: thép carbon, inox hoặc nhôm, từ 0.5 đến 20 mm tùy theo cấu hình.
• Xác định các loại liên kết: mối hàn chữ T (fillet), đối đầu (butt), chồng (lap), vòng tròn hoặc hàn ngắt quãng (stitch).
• Ước tính quy mô lô hàng và tần suất thay đổi sản phẩm; cobot phát huy hiệu quả tối đa khi đổi mã hàng thường xuyên.
• Lên kế hoạch kẹp gá: bàn hàn, đồ gá đơn giản hoặc bộ định vị từ 500 kg đến 2 t cho các chi tiết tròn.
• Kiểm tra nguồn điện, khí bảo vệ và không gian xung quanh bàn hàn.
• Quyết định ai sẽ thiết lập quy trình: thợ hàn lành nghề thiết lập một lần, sau đó thợ vận hành chỉ việc chạy chu trình.
• Thực hiện đánh giá rủi ro để quyết định việc lắp hàng rào, vách ngăn và hệ thống hút khói hàn.

Bảo Trì Hàng Ngày Và Định Kỳ

Tuân theo hướng dẫn của nhà sản xuất robot và nguồn hàn về chu kỳ tra mỡ giảm tốc và thay pin. Sao lưu các chương trình robot và quy trình hàn sau mỗi lần thay đổi.

An Toàn Trong Khu Vực Làm Việc Không Có Hàng Rào

• Cánh tay robot dừng lại khi phát hiện va chạm; hồ quang hàn, xỉ hàn và khói hàn vẫn là các mỗi nguy hiểm và phải được kiểm soát.
• Sử dụng rèm hàn hoặc vách ngăn để bảo vệ những người xung quanh khỏi ánh sáng hồ quang.
• Lắp đặt hệ thống hút khói ngay tại mỏ hàn hoặc phía trên bàn hàn.
• Quyết định làm việc không cần hàng rào phải dựa trên đánh giá rủi ro có tài liệu ghi nhận cho khu vực làm việc của bạn.

Cobot Hàn, Hàn Thủ Công Hay Robot Công Nghiệp?

Ưu Điểm Và Hạn Chế

Câu Hỏi Thường Gặp Về Trạm Hàn Cobot

Cobot có thể làm việc mà không cần hàng rào an toàn không?

Máy được thiết kế theo tiêu chuẩn ISO 10218-1 và ISO/TS 15066, sẽ dừng lại khi phát hiện va chạm. Việc có thể chạy không cần hàng rào hay không phụ thuộc vào đánh giá rủi ro tại khu vực làm việc của bạn, đặc biệt là các vấn đề về hồ quang và khói hàn.

Mất bao lâu để lập trình một chi tiết mới?

Thường chỉ mất vài phút. Bạn dẫn mỏ hàn đi dọc theo đường hàn bằng tay và lưu các điểm lại; các thông số hàn được lấy từ ứng dụng trên máy tính bảng hoặc quy trình đã lưu.

Ai có thể vận hành máy?

Thợ hàn lành nghề sẽ thiết lập các quy trình. Sau đó, thợ vận hành không có chứng chỉ hàn có thể gá đặt phôi và khởi động chương trình, và một thợ hàn có thể giám sát nhiều máy cobot.

Máy có thể hàn những vật liệu và độ dày nào?

Thép carbon, inox và nhôm từ 0.5 đến 20 mm, tùy thuộc vào quy trình và cấu hình.

Máy có thể hàn các chi tiết tròn như ống và bích không?

Có. Khi kết hợp với bộ định vị từ 500 kg đến 2 t, máy có thể hàn các đường hàn vòng quanh trên ống và mặt bích.

Chi phí đầu tư là bao nhiêu?

Hầu hết các cấu hình nằm trong khoảng từ 5,000 đến 12,000 USD, FOB Thanh Đảo. Phân khúc tải trọng, quy trình hàn và bộ định vị là những yếu tố tạo nên sự chênh lệch giá.

Cobot có hàn được nhôm không?

Có. Thép carbon, inox và nhôm đều có thể hàn được, từ 0.5 đến 20 mm tùy theo quy trình và cấu hình. Nhôm đòi hỏi loại dây hàn, con lăn dẫn dây và khí bảo vệ phù hợp.

Một thợ hàn có thể giám sát bao nhiêu máy cobot?

Một thợ hàn lành nghề có thể giám sát nhiều máy cobot, trong khi các thợ vận hành không cần chứng chỉ hàn sẽ phụ trách gá phôi và khởi động chương trình.

Xem tất cả robot hàn để so sánh song song các hệ thống dạng cần cẩu (cantilever), cổng gantry, di động, trạm làm việc và cobot.
