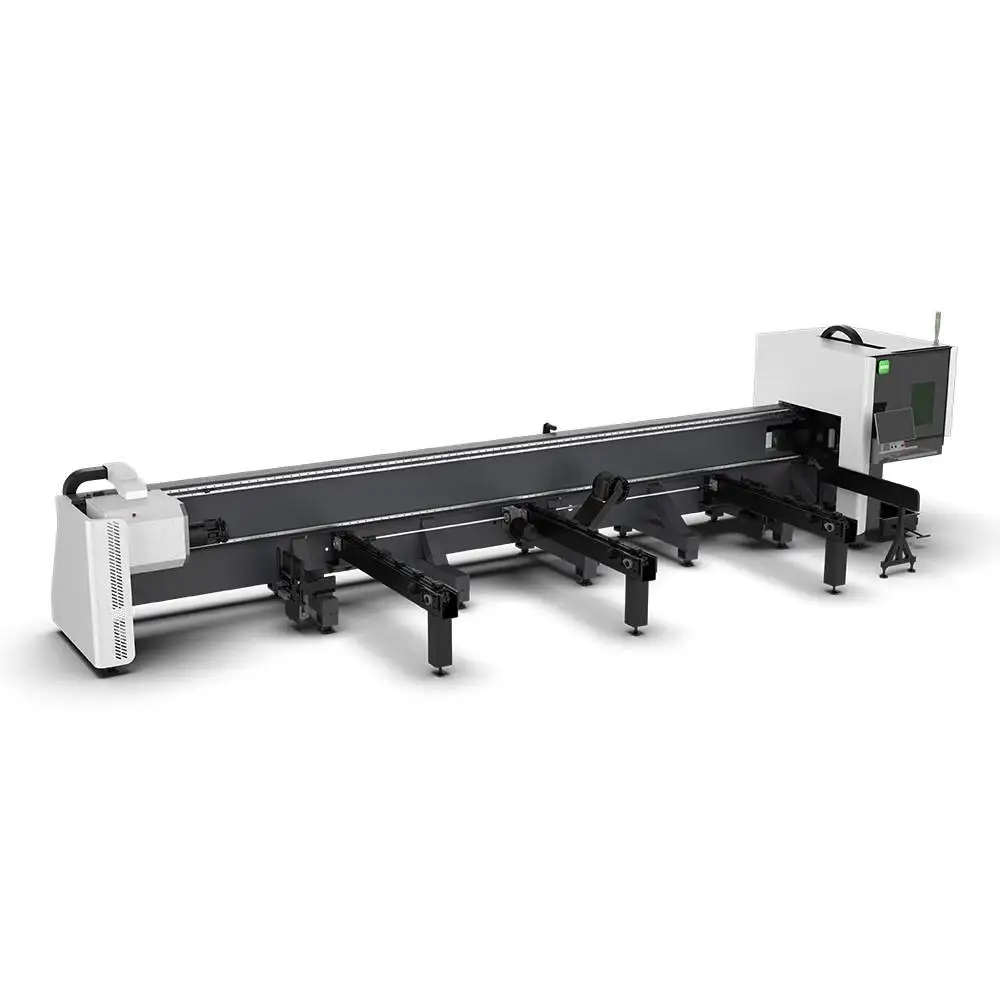

LT240S: Panoramica
Il modello LT240S prende la gamma da 20-240 mm del modello LT240 e la struttura per tubi pesanti: un basamento montato lateralmente per il carico con carrello elevatore, doppi mandrini pneumatici a corsa intera per tubi singoli fino a 200 kg e la capacità di tagliare tra i mandrini in modo che lo scarto di coda rimanga corto.
Specifiche tecniche
| Dimensioni del tubo | Tondo Ø20–240 mm, quadro 20–240 mm |
|---|---|
| Fonte laser | Fibra 1,5–6 kW |
| Serraggio | Doppi mandrini pneumatici a corsa intera |
| Precisione di posizionamento | ±0,03 mm |
| Peso massimo tubo singolo | 200 kg |
| Configurazione basamento | Montato lateralmente, carico a lato aperto |
| Azionamento | Guide lineari Hiwin, cremagliere YYC |
| Certificazione | CE, ISO 9001 |
| Garanzia | 24 mesi sull'intera macchina (materiali di consumo esclusi) |
Scarti di coda: il costo che vedi alla fine di ogni tubo
Un normale laser per tubi non può tagliare dove il mandrino posteriore trattiene il tubo, quindi ogni tubo termina con un pezzo che va allo scarto. Con i doppi mandrini la testa può lavorare tra di essi e il tubo viene passato da un mandrino all'altro, il che riduce notevolmente la parte inutilizzabile.
Per capire quanto vale, moltiplica lo scarto che risparmi per tubo per il numero di tubi all'anno e per il prezzo al metro. Su acciaio inossidabile e ottone la cifra è solitamente abbastanza alta da decidere tra due offerte. Chiedi a ogni fornitore la lunghezza dello scarto sulle tue dimensioni di tubo, misurata e non stimata.
Caricamento di tubi da 200 kg
Infilare un tubo pesante dall'estremità della macchina richiede tempo e attenzione. Sull'LT240S il carrello elevatore lo posiziona lateralmente, direttamente al centro del mandrino. I mandrini lo bloccano quindi con forza pneumatica a corsa intera in modo che non scivoli quando accelera in rotazione. Scorie e scintille cadono a pavimento, lontano dalle guide Hiwin e dalle cremagliere YYC.
Scegli in base alle tue dimensioni principali
Dimensiona la macchina sui tubi che costituiscono la maggior parte del tuo lavoro, circa l'80% del volume, e verifica che i tubi più grandi rientrino comunque. Una macchina dimensionata per quell'occasionale tubo più grande costa di più ed è più lenta su quelli di tutti i giorni.
Due, tre o quattro mandrini
Il numero di mandrini decide quanta parte di ciascun tubo finisce come scarto e quanto costa la macchina. Più mandrini accorciano lo scarto ma allungano la macchina, aggiungono assi servoassistiti e fanno salire il prezzo. L'LT240S si colloca nella seconda riga di questa tabella:
| Configurazione | Vantaggio | Prezzo pagato | Adatto per |
|---|---|---|---|
| Due mandrini | Compatto, prezzo inferiore, semplice da installare | Scarto di coda alla fine di ogni tubo | Tubi sottili e medi, principalmente sotto 1 t, alta velocità |
| Due mandrini con passaggio | La testa può tagliare tra i mandrini | Più meccanica dei mandrini | Scarti più corti su tubi medi e pesanti |
| Tre mandrini | Il mandrino centrale si sposta; scarto vicino allo zero | Macchina più lunga, più assi servo, prezzo più alto | Lavori misti di carpenteria metallica con tubi pesanti |
| Quattro mandrini | Cianfrini a entrambe le estremità di un pezzo; tubi molto lunghi e pesanti | Costo e ingombro a pavimento massimi | Cantieristica navale, offshore, impianti energetici |
Quanto costa uno scarto
Una normale macchina a due mandrini lascia tipicamente 100–300 mm alla fine di ogni tubo. Su un tubo da 6 m si tratta di circa l'1,7–5% del materiale. Moltiplica questo valore per il tuo tonnellaggio annuo di tubi e per il prezzo a tonnellata, e confrontalo con la differenza di prezzo tra le macchine. Chiedi se il dato sullo scarto fornito da un fornitore è stato misurato in produzione o in condizioni ideali; le tolleranze dei tubi e la disposizione dei pezzi fanno sì che non sia mai esattamente zero.
Problemi comuni e come risolverli
| Problema | Causa abituale | Cosa fare |
|---|---|---|
| Scarti lunghi su tubi costosi | Il mandrino posteriore trattiene l'estremità del tubo | Usa il passaggio a doppio mandrino e posiziona l'ultimo pezzo vicino all'estremità |
| Il tubo pesante slitta in velocità | Forza di serraggio bassa o griffe usurate | Controlla la pressione dell'aria e le griffe; riduci l'accelerazione di rotazione |
| I fori deviano su tubi lunghi e pesanti | Flessione o curvatura del tubo tra i supporti | Esegui la ricerca dei bordi; controlla i supporti dei tubi |
| Schizzi all'interno del tubo | Il raggio esce e colpisce la parete opposta | Regola i parametri di sfondamento; pianifica l'ordine di taglio |
| Guide e cremagliere sporche | Detriti dal carico o dal taglio | Pulisci settimanalmente; il basamento montato lateralmente trattiene la maggior parte delle scorie |
Cosa determina il prezzo
| Voce | Opzioni | Effetto su prezzo e utilizzo |
|---|---|---|
| Potenza laser | 1.5–6 kW | Maggiore potenza per spessori elevati e velocità |
| Mandrini | Doppi pneumatici a corsa intera | Scarti corti e serraggio sicuro di tubi da 200 kg |
| Caricamento | Carico laterale con muletto o rastrelliera di carico | Le rastrelliere ripagano con volumi elevati |
| Software | Nesting con ottimizzazione degli scarti | Resa del materiale su ogni tubo |
L'LT240S viene quotato su richiesta; invia la tua lista tubi e il volume annuo.
Dove si colloca nella gamma di laser per tubi PCL
| Modello | Dimensioni tubo | Potenza | Ideale per |
|---|---|---|---|
| MAK100 | Ø10–100 mm | 1.5 kW | Modello entry-level, tubi piccoli |
| LT120S | Ø120 / □120 mm | 1.5–3 kW | Montato lateralmente, spessori pesanti fino a 10 mm |
| LT240 | Ø20–240 mm | 1.5–6 kW | Tondi, quadri, rettangolari, ovali |
| LT240S (questa macchina) | Ø/□20–240 mm | 1.5–6 kW | Montato lateralmente, doppi mandrini, tubi da 200 kg |
| LT360 | Ø20–360 mm | 1.5–6 kW | Diametri grandi, barre da 6 m o 9 m |
Dalla richiesta alla produzione
- Lista tubi e campioni. Invia le dimensioni dei tuoi tubi, il tubo più pesante, i materiali e il consumo annuo di tubi, in modo da poter stimare il risparmio di scarto.
- Configurazione e layout. Fissiamo le dimensioni del mandrino, la lunghezza del banco, la sorgente e il carico, e inviamo un disegno di layout con l'ingombro a pavimento, i collegamenti elettrici e dell'aria.
- Costruzione e collaudo. La macchina viene assemblata e testata prima della spedizione; i tempi di consegna sono confermati nell'offerta.
- Preparazione del sito. Un pavimento in piano, il collegamento elettrico, l'aria compressa per i mandrini e il gas di assistenza, e l'aspirazione fumi pronta prima dell'arrivo.
- Installazione e formazione. L'installazione e la formazione degli operatori sono quotate con la macchina; gli operatori imparano la programmazione, il nesting, i controlli giornalieri e la regolazione dei parametri.
- Assistenza. Garanzia di 24 mesi sull'intera macchina, materiali di consumo esclusi.
Prima di ordinare
- Le dimensioni dei tubi che costituiscono circa l'80% del tuo volume.
- Il tubo più pesante e come arriva alla macchina.
- Il consumo annuo di tubi e il prezzo al metro, per valorizzare gli scarti più corti.
- Lo spazio a pavimento lungo il lato della macchina per l'accesso del carrello elevatore.
Manutenzione
| Quando | Cosa |
|---|---|
| Giornaliera | Pulisci la lente di protezione e l'ugello; controlla le griffe di entrambi i mandrini; rimuovi le scorie sotto la macchina. |
| Settimanale | Pulisci guide e cremagliere; scarica l'acqua dal filtro dell'aria; controlla i supporti dei tubi. |
| Periodicamente | Lubrifica guide e cremagliere; controlla le tenute pneumatiche dei mandrini e l'usura delle griffe; cambia l'acqua del chiller. |
Sicurezza intorno a un laser per tubi
Due pericoli sono specifici del taglio tubi. Il tubo ruota, spesso per diversi metri al di fuori della protezione, quindi l'area lungo il basamento deve essere tenuta libera mentre i mandrini girano. Inoltre, il raggio esce dal lato opposto del tubo quando lo taglia completamente, quindi la zona di taglio deve rimanere chiusa o schermata. Mantieni efficienti i blocchi di sicurezza sulle porte e le barriere ottiche, indossa occhiali di protezione laser adatti alla lunghezza d'onda del laser dove l'area di taglio è aperta e collega l'aspirazione prima di tagliare tubi rivestiti o zincati.
Punti di forza e limiti
Vantaggi
- Scarti di coda ridotti grazie al doppio mandrino
- Caricamento laterale con muletto di tubi fino a 200 kg
- Le scorie cadono lontano da guide e cremagliere
Limiti da considerare
- Tubi tondi e quadri; inviaci altri profili per una verifica
- Oltre i 240 mm guarda il modello LT360
- Maggiore meccanica del mandrino da manutenere rispetto a una macchina a mandrino singolo
FAQ LT240S
Quanto può essere pesante un tubo sulla LT240S?
Fino a 200 kg per singolo tubo.
Quali formati di tubo taglia?
Tondi Ø20–240 mm e quadri 20–240 mm.
Quanto materiale si risparmia sullo scarto di coda?
Dipende dal tubo e dai pezzi; inviaci le tue dimensioni e faremo una prova su campione.
Perché il caricamento laterale?
Caricamento con muletto al centro del mandrino, guide più pulite e ingombro ridotto.
Quale potenza mi serve?
L'acciaio inox sottile richiede velocità e un buon carico; il carbonio spesso richiede più potenza e un serraggio robusto. Inviaci il tuo mix.
Possiamo tagliare dei campioni?
Sì. Invia disegno, dimensioni del tubo e materiale.
Lo scarto zero è davvero zero?
Nessuna macchina lascia esattamente zero; le tolleranze del tubo e il nesting lasciano sempre un piccolo pezzo. Richiedi la misura dello scarto sui tuoi tubi in produzione.
Mi servono tre o quattro mandrini?
Solo per tubi pesanti in grandi volumi, o pezzi con biselli su entrambe le estremità. Per la maggior parte delle lavorazioni da 20–240 mm, due mandrini con passaggio pezzo offrono il miglior rapporto qualità-prezzo.
Confronta tutte le taglierine laser per tubi fianco a fianco nella nostra guida alla scelta.
Inviaci le dimensioni del tuo tubo più pesante e il consumo annuale. Ti invieremo un preventivo per la LT240S con la lunghezza dello scarto calcolata sui tuoi tubi.
