ガントリー式プラズマ切断機：概要
PCLのガントリー式プラズマ切断機は、大判の鋼板加工向けに設計されています。熱処理を施したボックスビーム構造のガントリー（門型）は、両側駆動方式により高精度リニアガイド上をテーブル全体にわたってスムーズに走行し、プラズマトーチおよびオプションのガス（火炎）トーチを搭載して、1 mmから200 mm超までの板厚に対応します。
2,000〜15,000米ドルFOB青島、仕様による
1〜200+ mmプラズマ・ガス切断による板厚
両側駆動熱処理済みガントリー
大判オーダーメイド対応のテーブルサイズ

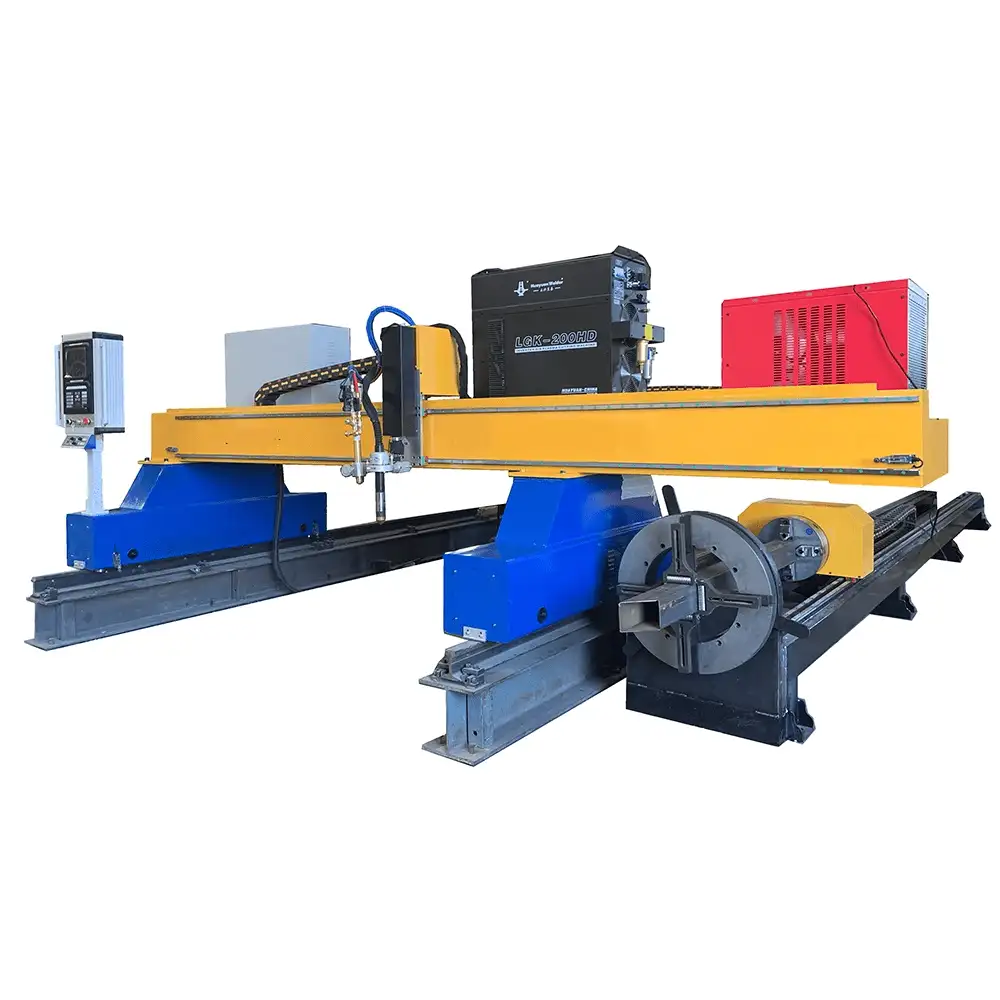

稼働中のガントリー式プラズマ
大判の鋼板を切断するガントリー式切断機。
技術仕様
| 構造 | 両側駆動ガントリー、熱処理ボックスビーム |
|---|---|
| ガイド | 高精度リニアガイド |
| トーチ | プラズマトーチ、オプションでガス（火炎）トーチ |
| 切断板厚 | 1 mmから200 mm以上（極厚板にはガス切断） |
| プラズマ電源 | 板厚に合わせて選定するエアプラズマまたは産業用プラズマ |
| テーブルサイズ | お使いの鋼板サイズに合わせて構成 |
| 価格 | 2,000〜15,000米ドル（FOB青島、仕様により異なる） |
| 認証 | CE、ISO 9001 |
| 保証 | 機械本体24ヶ月（消耗品を除く） |
プラズマか、ガスか
| トーチ | 用途 | 備考 |
|---|---|---|
| プラズマ | 薄板〜中厚板 | 高速切断。炭素鋼、ステンレス、アルミに対応 |
| ガス（オキシフューエル） | 厚物炭素鋼板 | 非常に厚い板の加工コストを抑える。炭素鋼専用 |
切断面の品質は通常、ISO 9013（直角度および粗さの等級）で規定されます。図面に指定等級がある場合は、事前にお知らせいただければサンプル切断にて確認いたします。
PCLプラズマ製品群における位置づけ
| 機種 | 主な用途 | 価格（FOB青島） |
|---|---|---|
| ポータブルプラズマ切断機 | 手動またはガイド切断、12〜25 mm | 1,200米ドル |
| P3015 デスク型プラズマ | 一体型コンパクトテーブルでのシート・プレート切断 | 2,000〜15,000米ドル |
| ガントリー式プラズマ（本機） | 大判鋼板、プラズマおよびオプションガス切断 | 2,000〜15,000米ドル |
| 5軸開先プラズマ | V、X、Y、K型の溶接開先加工 | 35,000〜60,000米ドル |
| パイプ用プラズマ | 丸パイプ Ø50〜1500 mm、サドル切断 | 都度お見積り |
| 8軸形材プラズマ | 管、形鋼、H形鋼・I形鋼の開先加工 | 45,000〜80,000米ドル |
ガントリー式プラズマに関するよくあるご質問
ガントリー式切断機でどれくらいの厚さまで切断できますか？
プラズマ切断では1 mmから、炭素鋼へのオプションガス（火炎）トーチ使用時は200 mm超まで切断可能です。
どのようなテーブルサイズが選べますか？
ガントリーおよびテーブルは、お客様の鋼板サイズに合わせて製造いたします。
価格はいくらですか？
テーブルサイズ、プラズマ電源、オプションにより、2,000〜15,000米ドル（FOB青島）となります。
どのプラズマ電源を選ぶべきですか？
普段加工される板厚と最大板厚をお知らせいただければ、エア用または産業用の最適な電源をご提案いたします。
すべてのプラズマ切断機をセレクションガイドで比較していただけます。
鋼板のサイズと板厚範囲をお知らせください。 ガントリーとトーチの構成を最適に設計いたします。
見積りを依頼する
